架線メッセン部材の種類とサイズを徹底解説｜電線支持に必要な部材選定ガイド

架線メッセン工法とは？

架線メッセン工法は、空中に張ったワイヤー（メッセン線）に各種ケーブルを吊り下げる工法です。地中埋設に比べ、工期短縮・コスト削減・増設容易などのメリットがあります。

主な用途例

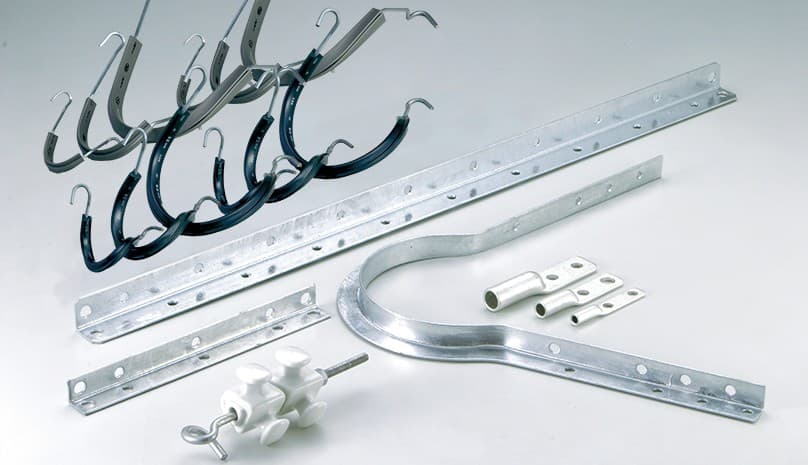

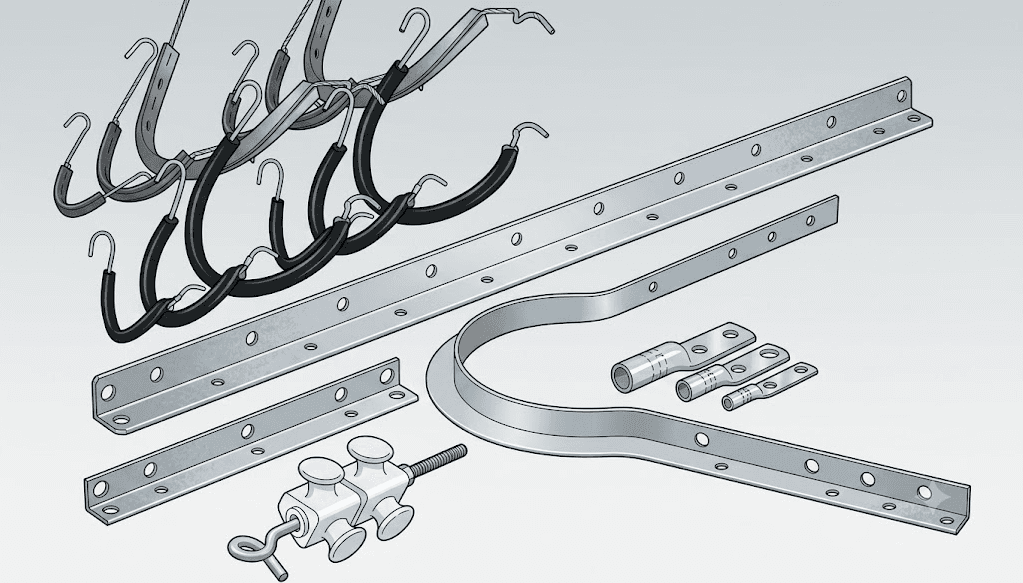

主な部材と選定ポイント

1. メッセンワイヤー（メッセン線）

• 張力を受け持つ基本部材。

• 主な種類:

  • 亜鉛メッキ鋼より線（一般的）

  • ステンレスワイヤー（耐食性高い）

  • 被覆ワイヤー（絶縁・耐候性向上）

選定時のポイント：スパン距離・ケーブル重量・風圧・積雪を考慮

2. ターンバックル（張力調整部材）

3. ワイヤークリップ（端末固定部材）

• 端末固定

• ループ形成

• 張力保持

推奨個数:

4. シンブル（ワイヤーループ保護金具）

• ワイヤー折損・摩耗防止、強度維持

• シンブルのサイズはワイヤー径に合わせます。

5. アイボルト（建物側支持金具）

6. シャックル（金具同士の接続部材）

• 高強度・着脱可能・仮設向け

7. ケーブルハンガー（吊り下げ部材）

• 種類:

  • 樹脂製（軽量）

  • ステンレス製（高耐久）

  • ワンタッチ型（施工性向上）

8. 支持サドル・バンド（壁面固定）

• 壁沿い配線、ケーブル整理、配管支持

9. アンカー部材（コンクリート固定）

• 種類：

  • オールアンカー（一般用）

  • ケミカルアンカー（高強度）

  • ボードアンカー（軽量壁用）

10. 絶縁支持具（絶縁部材）

• 感電防止、漏電防止、絶縁距離確保

部材選定の重要ポイント

• スパン距離が長いほどワイヤー径や金具強度のアップが必要

• 荷重計算（ケーブル重量・雪荷重・風圧・振動）

• 安全率：想定荷重の4～6倍を目安に設定

• 屋外や塩害地域では耐候性や耐食性部材(ステンレス・亜鉛メッキ)を推奨

よく使われる組み合わせ例

施工時の注意点

• 張力のかけ過ぎ → ワイヤー破断・建物損傷の原因

• たるみ調整の徹底

• 異種金属接触腐食（ステンレスと鉄は要注意）

• 高所作業の安全対策（フルハーネス、感電防止、手順管理）

架線メッセン工法は電気・通信工事に不可欠。
適切なサイズ選定・荷重計算・耐候性・張力管理が特に重要であり、
安全性・長寿命化・メンテナンス低減につながります。

まとめ

• 適切な部材選定と荷重管理で安全・長寿命を実現

• 今後、防犯カメラ・LAN・EV・仮設電源分野での需要が増大
