高圧端末処理材とは！

高圧端末処理材とは！
〜用途・メーカー比較から、失敗しない施工の極意まで〜

1. はじめに：なぜ端末処理が「重要」なのか

高圧受電設備（キュービクルなど）の工事において、ケーブルの接続作業は日常的な光景です。しかし、その中でも「高圧端末処理」は他の作業とは一線を画す緊張感を伴います。なぜなら、高圧ケーブル（CVTケーブルなど）の末端は、絶縁破壊が最も起きやすい「弱点」になるからです。ケーブル内部の遮蔽銅テープを剥ぎ取った瞬間、電気のストレス（電位傾度）はその切り口に集中します。これを適切に制御し、長期間にわたって絶縁性能を維持させるためのデバイスが「高圧端末処理材」です。

本稿では、プロとして知っておくべき端末処理材の種類、メーカーごとの特性、そして現場で絶対に守るべき注意事項を徹底解説します。

2. 高圧端末処理材の役割とメカニズム

端末処理材の主な役割は、大きく分けて以下の3点です。

• 電界緩和（ストレスコントロール）：遮蔽層の端部で急激に高まる電界を、特殊な材料（高誘電率材料など）を用いて分散させます。

• 絶縁保護：導体露出部から遮蔽層までの距離（沿面距離）を確保し、フラッシオーバを防ぎます。

• 止水・防湿：ケーブル内部に水分が浸入すると、水トリー現象による絶縁破壊を招くため、完全に密閉します。

3. 用途別・環境別の種類

端末処理材は、設置される環境によって「屋内用」と「屋外用」に大別されます。

① 屋内用（耐塩用・一般用）

キュービクル内部など、直接雨露にさらされない場所で使用。コンパクトな設計が特徴。最近は結露や塵埃対策として耐塩性能付きが主流。

② 屋外用

柱上変圧器への接続など、雨・風・紫外線にさらされる環境で使用。最大の特徴は沿面距離を稼ぐための「笠（スカート）」付き。雨天時も水膜形成を防ぎ、絶縁を保ちます。

4. 主要メーカーの特徴と比較

メーカー選定のポイント

「施工時間の短縮」と「人的ミスの排除」を目的に、3Mの常温収縮型や古河電工の差込型が急増中。狭いキュービクル内では熱収縮型のバーナー工法が敬遠される傾向です。

5. 施工における重要プロセスと「落とし穴」

端末処理の失敗は、「停電事故」や「火災」に直結します。以下のプロセスは特に慎重に行う必要があります。

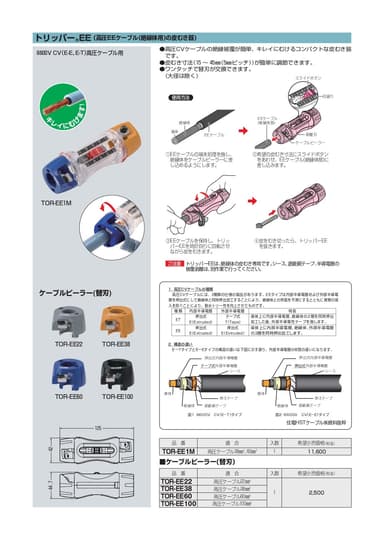

1. 剥ぎ取り寸法の厳守

   • メーカー毎の施工説明書で1mm単位の指定。

   • 導体（半導電層）の残し具合が重要。長すぎ・短すぎ厳禁。

   • ナイフで絶縁体に傷をつけない。目に見えない傷が数年後の絶縁破壊（水トリー）を誘発。

2. 半導電層の完全除去

   • 黒い半導電層のカスが表面に残ると、ここから放電が始まる。

   • 洗浄剤で白く輝くほど綺麗に拭き取る。

3. テープ巻きの「重ね」と「テンション」

   • テープ巻工法の場合、半分重ね、適正な張力で巻く。

   • ボイド（隙間）発生防止。空気が溜まると部分放電の原因。

6. 現場での注意事項：プロの教訓

現場監督や電工が陥りやすいミスを防ぐためのチェックリストです。

• サイズの再確認： ケーブル外径とキット適合範囲を必ず照合（例：「6600V CVT 60sq」用と「38sq」用の取り違いに注意）。

• 天候の管理： 屋外作業時の降雨中施工はNG。湿気の閉じ込めは後の内部放電リスク。やむを得ず行う場合は、テント設置・ドライヤー乾燥。

• 手袋の使い分け： 粗剥き作業用手袋と、絶縁体用（素手・クリーン手袋）を明確に分ける。軍手の繊維や油分が絶縁体に付着するのは危険。

7. これからの端末処理材：トレンドと進化

近年は「ノンハロゲン化」が進み、火災時に有害ガスが発生しない素材が標準です。スマートグリッド普及に伴い、端末部分にセンサーを内蔵し、漏れ電流や温度をリアルタイム監視できる「インテリジェント端末」の研究も進行中です。

しかし、どれだけ素材が進化しても、最終的な品質を決定づけるのは「施工者の技能と誠実さ」であることに変わりはありません。

8. まとめ

高圧端末処理材は、電気を安全に「曲げ、繋ぎ、止める」ためのハイテクパーツの集合体です。

• 環境に合わせた選定（屋内・屋外・耐塩）

• メーカー工法の理解（常温収縮・差込・テープ巻）

• 極限まで「清浄」を保つ施工管理

これらを徹底することで、建物の動脈である高圧ケーブルは、20年、30年と安定してエネルギーを運び続けることができます。

「たかが接続、されど接続」。一つひとつの端子に魂を込めることが、電気技術者の誇りと言えるでしょう。
