Nテープ・Sテープの完全ガイド：特性から代替品まで徹底解説

電気工事の必需品！Nテープ・Sテープの完全ガイド
― 特性から代替品まで徹底解説 ―

1. 自己融着テープとは何か？

電気接続部の絶縁処理や防水処理においてプロの現場で最も信頼されているのが自己融着テープです。特に住電機器システムの製品は、その品質の高さから業界標準となっています。

自己融着テープは通常の粘着テープと異なり、「糊」がついていません。テープを引き伸ばしながら巻き付けることで、テープ同士が分子レベルで密着・一体化（融着）し、強力な絶縁体・防水層を形成する特殊なテープです。時間が経つと一本のゴム管のようになるため、接続部の保護に最適です。

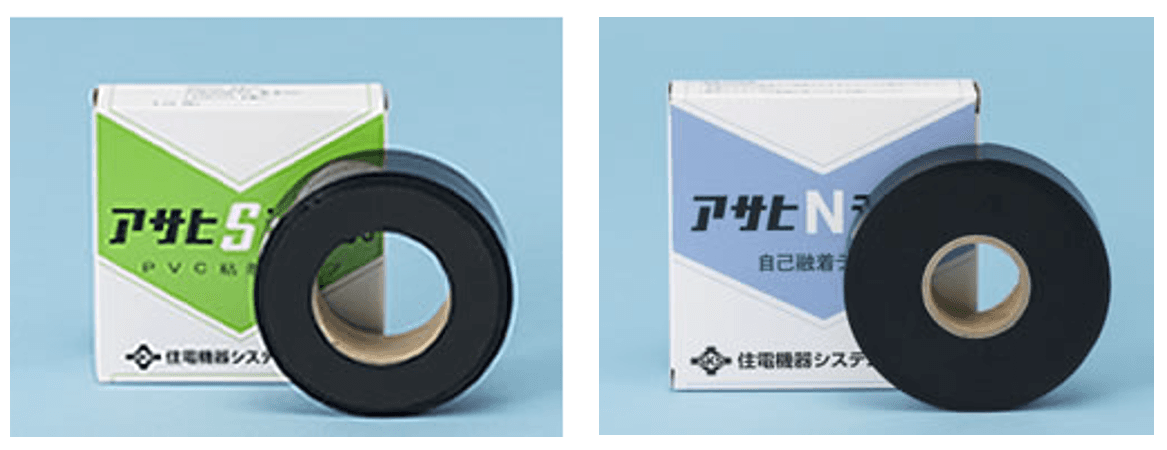

2. Nテープ（エヌテープ）の正体と特徴

Nテープ（正式名称：NO.2テープ）は、エチレンプロピレンゴム（EPR）を主成分とした自己融着性絶縁テープです。

主な特徴

• 高い絶縁性能： 6.6kVまでの高圧接続部の絶縁処理に使用可能。

• 耐候性・耐オゾン性： 屋外でも使える頑丈な特性。

• 物理的強度： 引張強度が高く、しっかり締め付け可能。

主な用途

1. 高圧電力ケーブルの端末処理・接続部の絶縁。

2. 電線接続部分の絶縁補強。

3. 防水が必要な箇所の一次仕込み。

3. Sテープ（エステープ）の正体と特徴

Sテープ（正式名称：S-TAPE）は、ブチルゴムを主成分とした自己融着性コンパウンドテープです。

主な特徴

• 優れた防水・防湿性： 柔軟性と密着性が高く、隙間を埋める能力（充填性）が非常に高い。

• 柔軟性： Nテープよりも柔らかく、凹凸のある接続部にも良くなじむ。

• 厚みを持たせやすい： 盛り付けやすく、段差解消に適する。

主な用途

1. 通信ケーブルや電力ケーブルの防水処理。

2. コネクタ等、複雑な形状箇所の防水。

3. Nテープの下巻きとして、段差をなくすための充填材。

4. NテープとSテープの決定的な違い

Nは絶縁、Sは防水

5. 正しい使用方法（施工のポイント）

1. 清掃： 巻き付ける箇所の油分・水分・埃を完全に取り除く。
   残っていると融着が阻害されるので注意。

2. 引き伸ばし（重要！）： テープを元の幅の半分程度（約50%〜100%程度伸ばす）まで強く引き伸ばしながら巻く。ゴムの復元力で一体化。

3. 半幅重ね（ハーフラップ）： テープの幅が半分重なるようにずらして巻く。どこを切っても2重以上の層になるため、防水・絶縁性能を確保。

4. 端末処理： 巻き終わりは無理に引きちぎらずハサミでカットし、最後は伸ばさずに軽く押さえる。

5. 保護外装（ビニルテープ）： ベタつきや紫外線劣化を防ぐため、JIS規格の保護用ビニルテープで上から保護する。

6. 他メーカーの同等品（リプレイス・互換品）

現場の在庫状況やコストの関係で住電機器システム以外の製品を使うことも多いです。主な同等品をまとめます。

注意：公共工事や特定の電力会社の仕様書では、使用するテープの種類が指定されている場合があります。同等品を使う際は、必ず設計・監理者に確認してください。

7. 現場での「使い分け」実例

ケースA：高圧ケーブルの直線接続

1. 接続部（スリーブ等）の段差をSテープで埋めて滑らかにする。

2. その上から、規定の厚みになるまでNテープを巻いて絶縁層を作る。

3. 最後にビニルテープで全体を保護。

ケースB：屋外防犯カメラのコネクタ防水

1. コネクタ同士の接続部にSテープを巻き、水の侵入路を完全に塞ぐ。

2. その上から保護のためにビニルテープを巻く。
   （※低圧で絶縁が不要な場所ならSテープのみでも防水は可能だが、保護巻きは必須）

まとめ

• Nテープ（NO.2）： 高圧まで対応する「絶縁」のエース。コシがあり、しっかりした層を作る。

• Sテープ： 隙間を許さない「防水・充填」のスペシャリスト。柔らかく、複雑な形にフィットする。

この違いを正しく理解し、3Mや日東電工、古河電工などの同等品も選択肢に入れることで、現場の状況に合わせた最適な施工が可能です。電気の安全を守るため、適切なテープ選びと「伸ばして巻く」基本を忘れずに作業しましょう。
