PF管・CD管・VE管の違い完全比較｜用途・強度・サイズ表から正しい使い分けを解説

PF管・CD管・VE管とは？基本概要

PF管・CD管・VE管は、いずれもJIS規格に基づいて製造される非金属電線管です。それぞれ構造や用途が異なり、適切な選定が重要です。

各管の概要

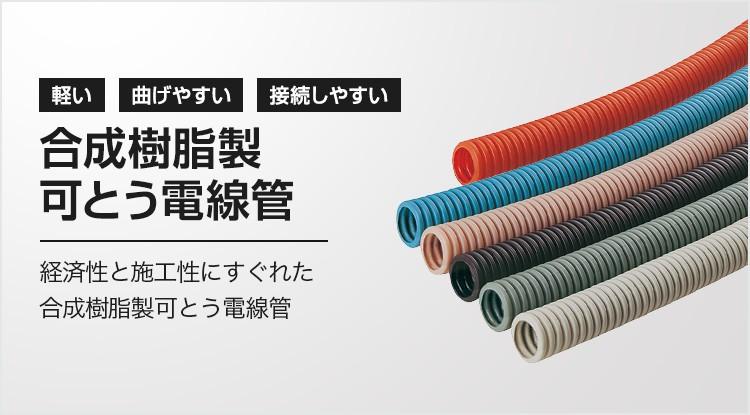

PF管とは

PF管（可とう電線管）は、ポリエチレン製で波付（ジャバラ）構造を持つ柔軟な電線管。複雑な配管ルートや、曲げ加工が不要な現場に最適です。

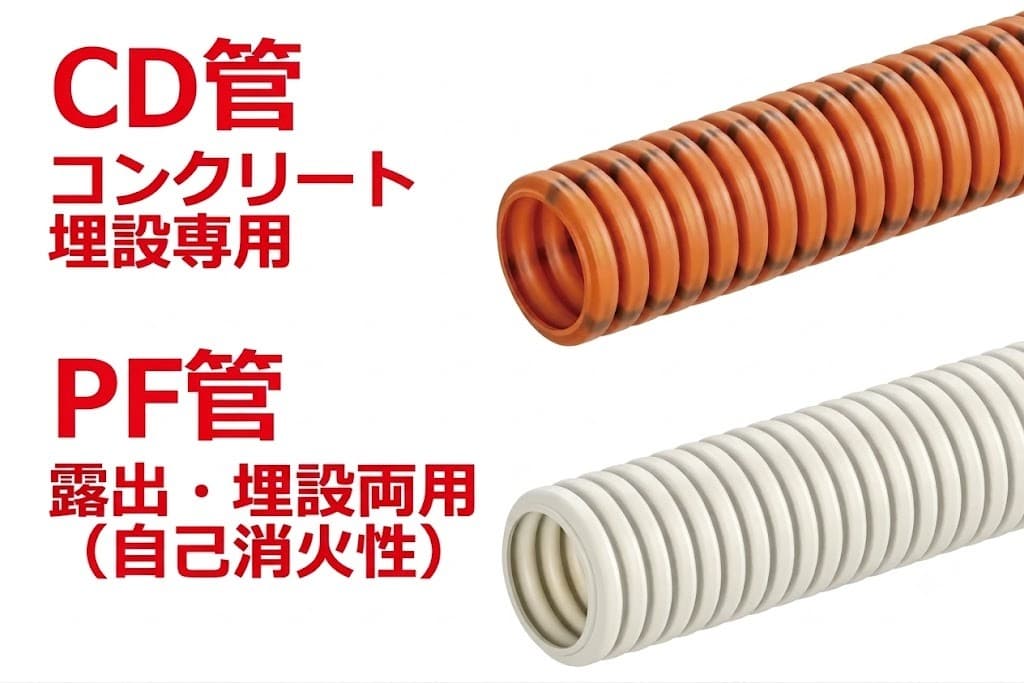

CD管とは

CD管も波付構造で、主に屋内専用に設計。軽量・低コストで住宅配線の隠ぺい配管に多用されます。

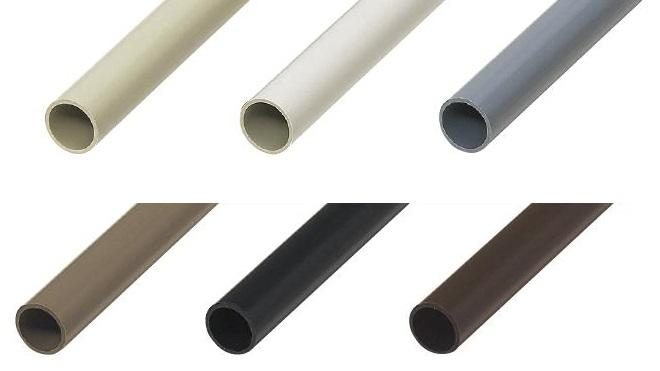

VE管とは

VE管（硬質塩化ビニル電線管）は、硬質PVC製の直管。直線性と固定性に優れ、露出配管で多用されます。

各管の特徴・用途・注意点

PF管

• 特徴：高い柔軟性、防水性、施工スピードが速い

• 主な用途：天井裏・床下、屋外・地中埋設、複雑配管

• 注意点：露出配管は見栄えが劣る、直線保持力が低い

CD管

• 特徴：薄肉・軽量、低コスト、施工容易

• 主な用途：住宅の天井裏・壁内、屋内隠ぺい配管

• 注意点：屋外・地中不可、耐候・耐衝撃性が低い

VE管

• 特徴：直線性が高い、美観に優れる、機械的強度が高い

• 主な用途：屋内外露出配管、工場・倉庫、直線配管

• 注意点：曲げ加工には継手や加熱が必要、施工やや手間

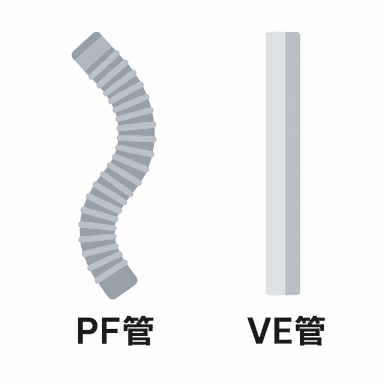

PF管・CD管・VE管の違い比較表

標準サイズ比較表

PF管・CD管 共通サイズ

VE管サイズ

※PF・CD管は内径が一定でないため注意

管の使い分けポイント

• PF管：屋外・地中埋設、曲がり多い、要防水

• CD管：住宅屋内隠ぺい、コスト重視、軽量重視

• VE管：露出配管、美観・固定性・強度重視

金属管との違い

• 非金属管（PF・CD・VE）は原則接地（アース）不要

• 腐食リスクが低い

• 軽量で施工が容易

衝撃・高温・防火性が必要な場合は金属管が適する場合あり

用途に合った管選びが安全性・施工性・コスト最適化の鍵。

まとめ

• 屋外・地中・柔軟性重視 → PF管

• 屋内隠ぺい・低コスト → CD管

• 露出配管・美観・強度重視 → VE管

現場環境と条件を踏まえて最適な電線管を選びましょう。
