PF管とVE管の違いを徹底比較｜特徴・用途・サイズ表から正しい使い分けを解説

PF管・VE管とは？基本概要

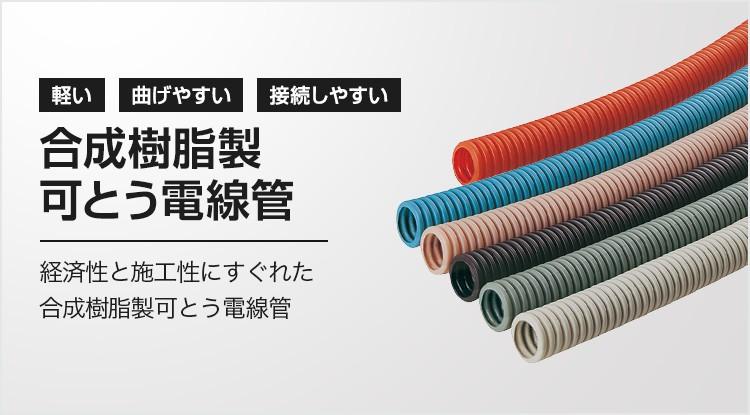

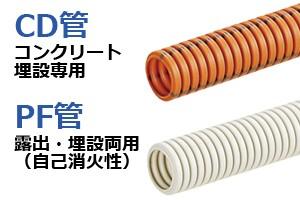

PF管とは

PF管（可とう電線管）は、ポリエチレン製の波付（ジャバラ）構造を持つ非常に柔軟な電線管です。曲げ加工なしで複雑な配管ができるのが大きな特徴です。

VE管とは

VE管（硬質塩化ビニル電線管）は、PVC製の直管タイプの電線管です。直線的な美観と優れた耐久性があり、屋内外で広範囲に使われています。

どちらもJIS規格に基づき製造されています。

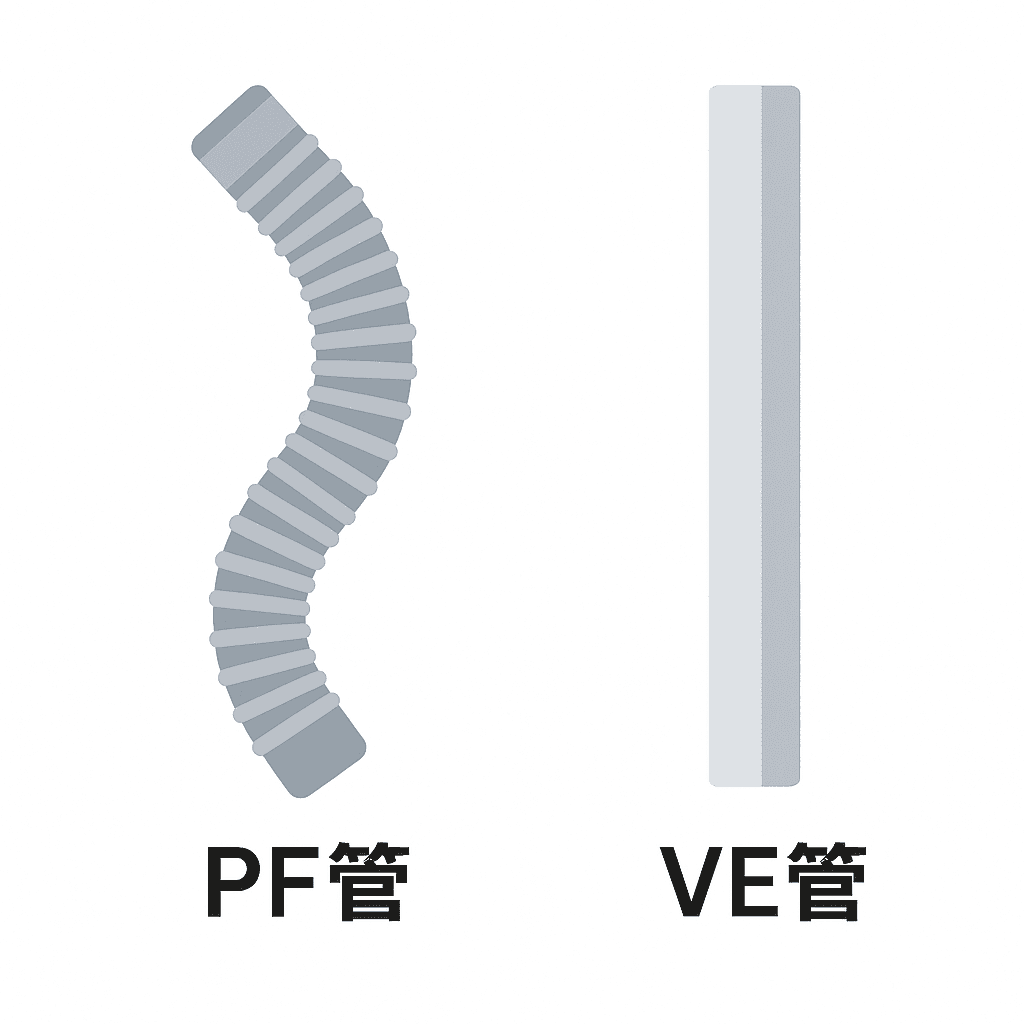

PF管の特徴・メリット・デメリット

特徴

• 柔軟性が高く曲げ加工が不要

• 狭所・複雑配管に適する

• 軽量で施工が速い

• 防水性が高い

主な使用場所

• 住宅の天井裏・床下

• 屋外地中埋設（PF・CD管）

• 配線経路が複雑な箇所

注意点

• 直線保持力が弱い

• 露出配管では見た目が劣る

• 衝撃にあまり強くない

VE管の特徴・メリット・デメリット

特徴

• 直線性が高く美観に優れる

• PF管より機械的強度が高い

• 露出配管に適する

• 継手・固定金具が豊富

主な使用場所

• 屋内外の露出配管

• 工場・倉庫・共用部

• 壁面・天井面の固定配管

注意点

• 曲げ加工には工具・継手が必要

• PF管より施工に手間がかかる

【比較表】PF管とVE管の違い一覧

【サイズ表】PF管・VE管の代表的規格

PF管 サイズ表

VE管 サイズ表

※同じ呼び径でも、PF管は波付構造のため内径がやや不規則になる点に注意が必要です。

PF管とVE管の使い分けポイント

PF管を選ぶべきケース

• 曲がりが多い配管ルート

• 天井裏・床下などの隠ぺい配管

• 地中埋設（PF・CD管）

• 施工スピード重視

VE管を選ぶべきケース

• 露出配管で見た目を重視

• 壁・天井への直線配管

• 強度・固定性の確保が必要






金属管との違いと注意点

• PF管・VE管はいずれも非金属管のため原則アース（接地）が不要

• 腐食の心配が少ない

• 軽量で施工負担が小さい

高温・衝撃の多い環境では厚鋼・薄鋼電線管の方が適している場合があります。

まとめ｜PF管とVE管の違いを理解して正しく選定しよう

PF管とVE管の違いは「柔軟性」か「直線性・強度」かに集約されます。

• 施工性・自由度重視 → PF管

• 美観・固定配管重視 → VE管

配管場所や施工環境、仕上がりイメージを考慮し、最適な電線管を選択することで、施工品質と安全性の向上につながります。
