電気設備工事や土木工事において、地中埋設配管の定番として広く使われているのが「FEP管(波付硬質ポリエチレン管)」です。 現場で日常的に見かける資材ですが、「なぜこの独特な蛇腹形状をしているのか?」「丸型と角型はどう使い分けるべきか?」といった細かな仕様や選定基準について、改めて深く知りたいという方も少なくありません。 本記事では、FEP管の基礎知識をはじめ、構造的なメリット、難燃性などの種類、主要メーカーの特徴、そして現場でのトラブルを防ぐ施工時の注意点までを網羅して解説します。現場の仕様選定や施工管理、設計業務の参考にしてください。

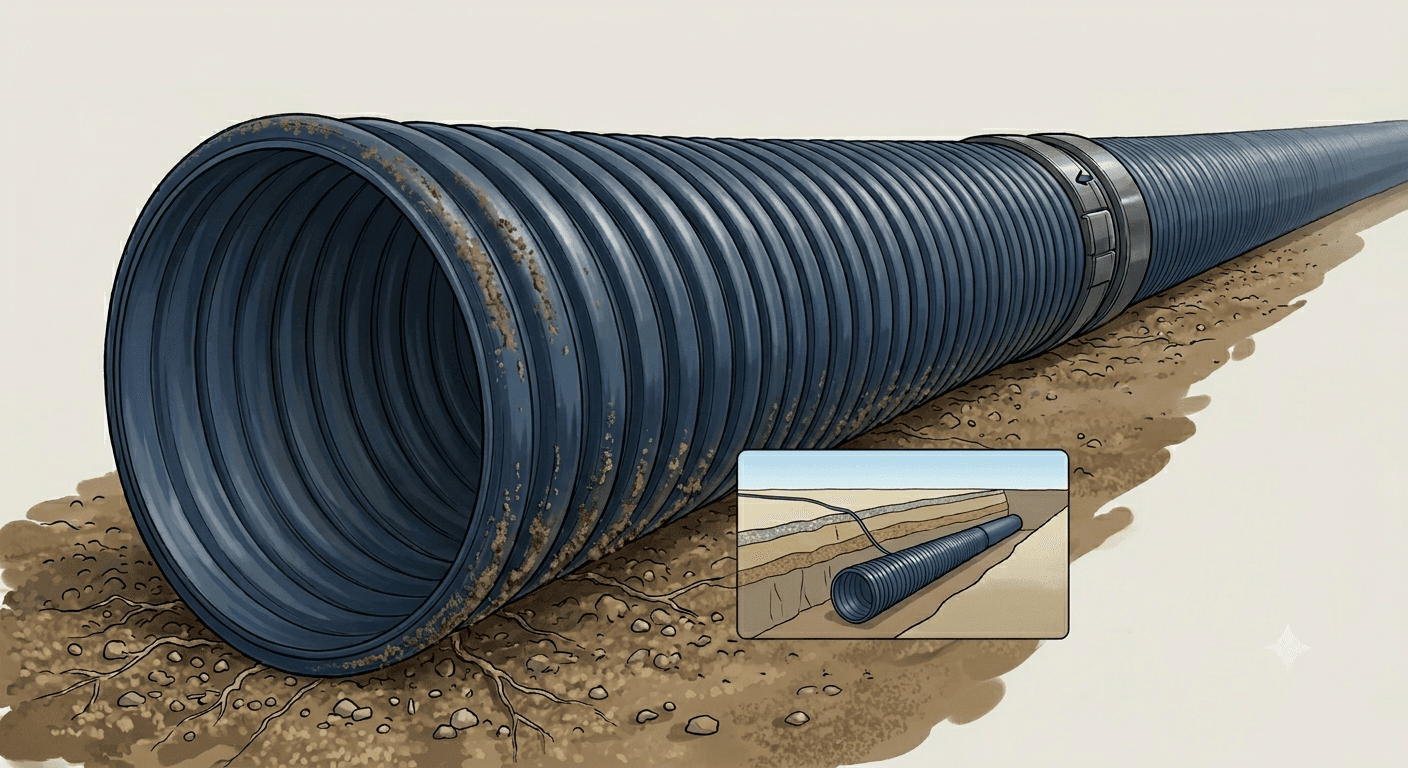

FEP管(Flexible Electric Pipe)は、高密度ポリエチレンを主原料とし、外壁を波状(蛇腹状)に成形した電線管のことです。
主に地中に電線や通信ケーブルを埋設する際、それらを外部の衝撃や水分、土圧から保護するための「外管」として使用されます。
日本のインフラ整備における地中線化工事には欠かせない存在であり、JIS C 3653(電力用ケーブルの地中埋設方法)の「管路式」における道路埋設用の保護管としても適合する、非常に信頼性の高い資材です。
FEP管の外側がボコボコとした波状になっているのには、単なるデザインではなく、施工性と耐久性を飛躍的に高める2つの構造的な理由があります。
圧倒的な可とう性(曲げやすさ): 蛇腹構造にすることで、太い管であっても手や簡易な工具で容易に曲げることができます。
地中の障害物を避けて配管ルートを変更する際、従来の金属管や硬質塩化ビニル管(VP管)のように「エルボ(曲がり継手)」を多用する必要がありません。
これにより、継手接続の手間とコストを大幅に削減できます。
優れた扁平強度(外圧への強さ): 「曲がりやすいなら、上から土圧がかかったら潰れてしまうのでは?」と思われがちですが、この波状の山と谷が構造的にアーチ効果を生み出し、外部からの荷重を分散・吸収します。そのため、「柔らかくて扱いやすいのに、地中に埋めても潰れにくい」という、相反する理想的な性質を両立させています。
FEP管を選定する際は、現場の環境や設計仕様に合わせて「耐燃性」と「断面形状」の2つの軸から最適なものを選ぶ必要があります。
法令や内線規程、敷設場所(屋外か屋内か)によって厳格に使い分ける必要があります。
標準タイプ(FEP): 主に屋外の一般的な地中埋設用として使用されます。
コストを低く抑えられるため、広大な敷地を持つ太陽光発電所や、一般的な道路下の埋設配管に最適です。
ただし、自己消火性を持たないため、露出配管や建物内部への引き込みには原則使用できません。
難燃タイプ(FEP-Nなど): 材料に難燃剤を配合し、JIS規格などの難燃性試験に合格したタイプです。
万が一火災が発生しても燃え広がりにくい(自己消火性がある)ため、建築物の屋内、床下ピット内、高架下、共同溝(地下構造物)などで使用が義務付けられています。
近年、都市部の工事や大規模プラントを中心に、従来の丸型だけでなく「角型FEP管」の採用が急増しています。
丸型(従来型): 最も一般的で流通量が多く、単価が安いのが特徴です。1条〜数条程度の比較的シンプルな配管ルートに多く用いられます。
角型(進化型): 外側が四角形、内側が円形という特殊な構造をしています。複数条を並べて敷設する際、丸型のように管同士の間に無駄な隙間(デッドスペース)が生まれません。密着して積み重ねることができるため、狭い掘削幅でも多くのケーブルを通すことができ、掘削土量の削減や省スペース化に劇的に貢献します。
特徴 | 丸型FEP管 | 角型FEP管 |
主な用途 | 一般的な地中埋設、小規模な配管 | 都市部の狭小地、多条配管、共同溝、電気室前 |
省スペース性 | 隙間ができるため、並べる際に幅をとる | 密着・多層積みが可能なため極めて省スペース |
施工時の安定性 | 転がりやすいため、整列や固定に手間がかかる | 底面が平らで安定しており、並べやすく積みやすい |
トータルコスト | 部材単価は安いが、多条敷設時は工事費が嵩む | 部材単価は高めだが、掘削・施工費を大幅に削減可能 |
国内の電気・土木資材市場において、FEP管のシェアを大きく占める代表的なメーカーと、現場でよく飛び交う製品ブランド(通称)をご紹介します。
古河電気工業(古河電工):エフレックス
日本のFEP管のパイオニアであり、代名詞とも言える超ロングセラー製品です。
現場では「FEP管」のことをそのまま「エフレックス」と呼ぶことも多いほど知名度があります。
信頼性が極めて高く、国土交通省の仕様をはじめとする公共インフラ工事で高い採用実績を誇ります。
未来工業:ミラレックス / ミラレックスF
電気・設備資材の最大手である未来工業のFEP管です。標準タイプの「ミラレックス」、難燃タイプの「ミラレックスF」を展開しています。
現場目線のモノづくりに定評があり、あらかじめ管内に通線用の入線紐(呼び線)が配置されているなど、施工時の扱いやすさにこだわった製品設計が特徴です。
カナフレックスコーポレーション:カナパイプ
工業用ホースや土木資材の大手メーカーです。
高い樹脂成形技術を活かした「カナパイプ」シリーズを展開しており、非常に強靭な構造と耐久性を持つことから、大型プラントや鉄道、道路関係の大規模なインフラ工事で広く採用されています。
FEP管は軽量で取り扱いが容易なため、初心者でも扱いやすい資材です。
しかし、施工時の「基本」を怠ると、後から「ケーブルが通らない」「管内に水や泥が浸入してケーブルが劣化した」といった重大な手戻りトラブル(改修工事)に繋がります。以下の4点は必ず遵守しましょう。
手で簡単に曲げられるFEP管ですが、急激にクランクさせたり、直角に近い角度で無理に曲げたりするのは厳禁です。
管の内側が潰れる(座屈する)原因になり、後からの通線が不可能な状態に陥ります。
メーカーや管の口径ごとに「最小曲げ半径(一般的には管外径の5〜6倍以上)」が定められているため、特にコーナー部や立ち上がり部分の配管では、余裕を持った緩やかなR(アール)を確保してください。
FEP管同士を繋ぐカップリング(継手)や、ハンドホール・ボックスとの接続コネクタ部分は、防水の最重要ポイントです。
ロックがかかるまでしっかりと奥まで差し込むことはもちろん、地下水位が高い現場や泥水が溜まりやすい場所では、指定の「防水テープ(自己融着テープなど)」の巻き付けや、専用のシーリング材・パテを併用し、管内への水や土砂の浸入を完全にシャットアウトしましょう。
掘削した底面に尖った石やコンクリート片が残っていると、土を埋め戻して上部から荷重がかかった際に、FEP管に穴が空く(ピンホールができる)原因になります。
必ず掘削底面を平らに均し、FEP管の上下をクッションとなる「砂(敷砂)」で挟み込むように施工してください。
また、埋戻し時の重機による突き固め(転圧)の際、管に直接大きな衝撃が加わらないよう、段階的に丁寧に行う必要があります。
配管の距離が非常に長い場合や、ルート上での曲がりが多い場合は、ケーブルを引き込む際にかかる摩擦抵抗(通線抵抗)が跳ね上がります。
無理に引っ張ると入線紐が切れたり、ケーブルの被覆が傷ついたりします。
敷設時はできるだけ直線的なルートを心がけ、通線時は「入線潤滑剤(通線ワックスやスプレー)」を適切に使用しましょう。また、抵抗が大きくなると予想される場合は、途中にハンドホールやプルボックスを設けて、配管区間を分割する設計が重要です。
FEP管(波付硬質ポリエチレン管)は、耐薬品性や耐食性にも優れた高密度ポリエチレンの特性と、蛇腹構造による機能美を併せ持った、現代の電気・通信インフラを支える無くてはならない資材です。
製品としてのメリットを最大限に活かすためには、「設置場所に合わせたグレード(難燃性)の選定」「多条敷設における角型FEP管の活用」「曲げ半径や防水処理などの確実な施工管理」が不可欠です。
現場の環境や仕様要求を正しく見極め、トラブルのない確実な配管施工を実現しましょう。
