電線管における「厚鋼電線管」と「薄鋼電線管」の違いとは？サイズ表付きで徹底解説

電線管とは？基本的な役割

電線管は、電線やケーブルを物理的・環境的なダメージから保護するための管材です。主な役割は以下の通りです。

• 電線の保護（衝撃・圧迫・摩耗防止）

• 火災・感電事故のリスク低減

• 美観の向上と配線整理

• 将来的な電線入替・増設の容易化

特に金属製電線管は耐衝撃性・耐火性に優れ、建築・工場・インフラ設備で広く利用されています。

厚鋼電線管とは？特徴と用途

概要

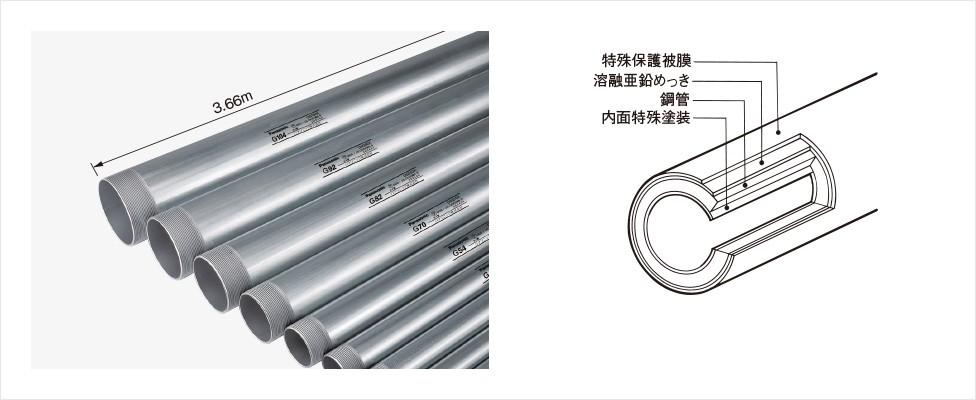

厚鋼電線管（G管）は、肉厚が厚く高強度な鋼製電線管で、規格はJISに基づいています。

特徴

• 非常に高い耐衝撃・耐圧強度

• ねじ接続による高い接続信頼性

• 重量物や車両接触の恐れがある場所に適する

• 屋外・地下・工場設備でも使用可能

主な使用場所

• 工場・倉庫・プラント

• 駐車場・地下ピット

• 屋外露出配管

• 重機通行エリア

薄鋼電線管とは？特徴と用途

概要

薄鋼電線管（C管）は、厚鋼より肉厚が薄い鋼製電線管です。

特徴

• 軽量で施工性が高い

• 切断・曲げ加工が容易

• 施工時間を短縮できる

• 材料コストが抑えやすい

主な使用場所

• 住宅・オフィスビル内部

• 天井裏・壁内配管

• 衝撃リスクの少ない場所

【サイズ表】厚鋼・薄鋼電線管の規格比較

厚鋼電線管（G管）サイズ表

薄鋼電線管（C管）サイズ表

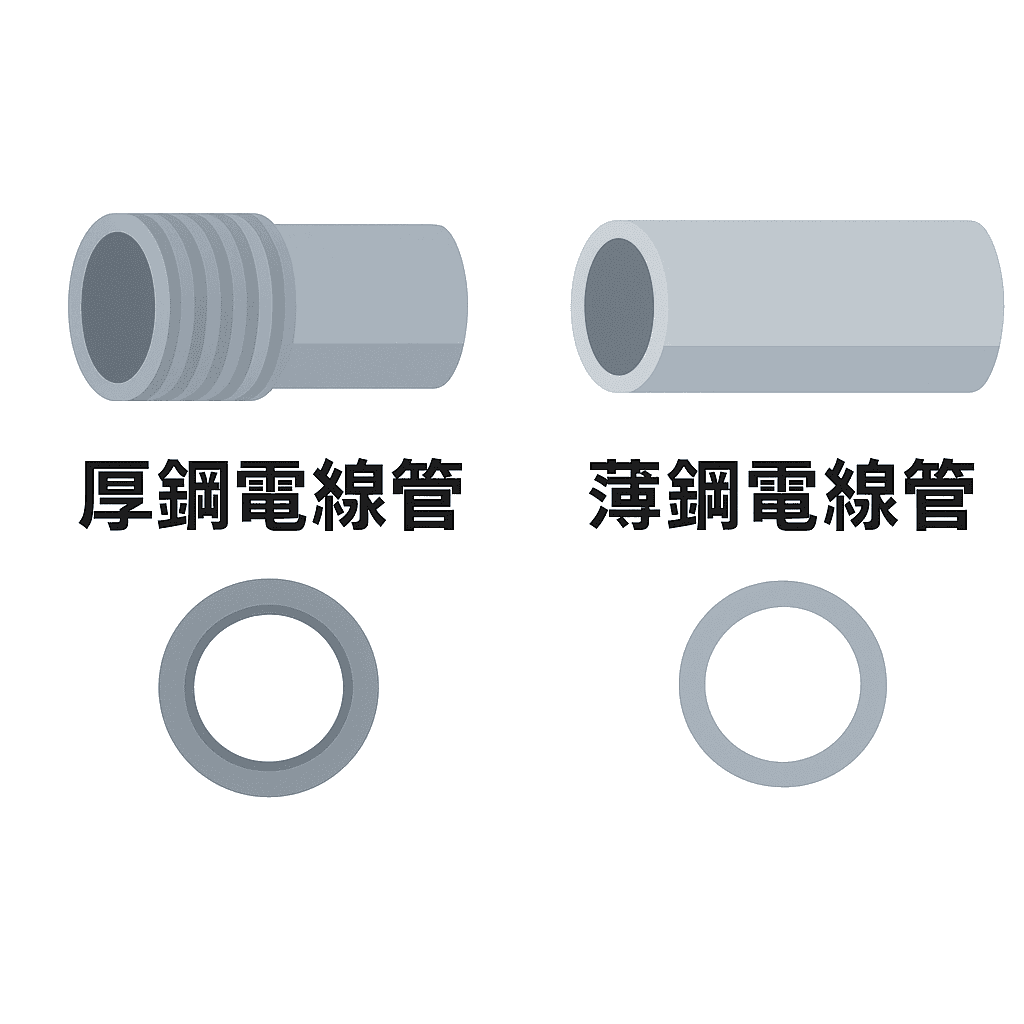

厚鋼と薄鋼の違いを比較

選定時のポイントと注意点

厚鋼を選ぶべきケース

• 外部衝撃・荷重が想定される場合

• 屋外・地下・工場設備

• 高耐久性が必要な設備

薄鋼を選ぶべきケース

• 建物内部配管

• 天井裏・壁内

• 施工性・コスト重視

注意：金属管のため多くの場合で接地（アース）工事が必要です。必ず内線規程や設計仕様の確認を行いましょう。

まとめ｜サイズ理解が電線管選定のカギ

電線管の厚鋼・薄鋼の違いは「厚み」だけでなく、安全性・施工性・コスト・耐久性に大きく影響します。

• 高強度・屋外・工場設備… 厚鋼電線管

• 屋内・施工効率・コスト重視… 薄鋼電線管

サイズ表を正しく理解することで、電線収容率や施工トラブルの防止にもつながります。
