電線とケーブルの決定的な違いとは？

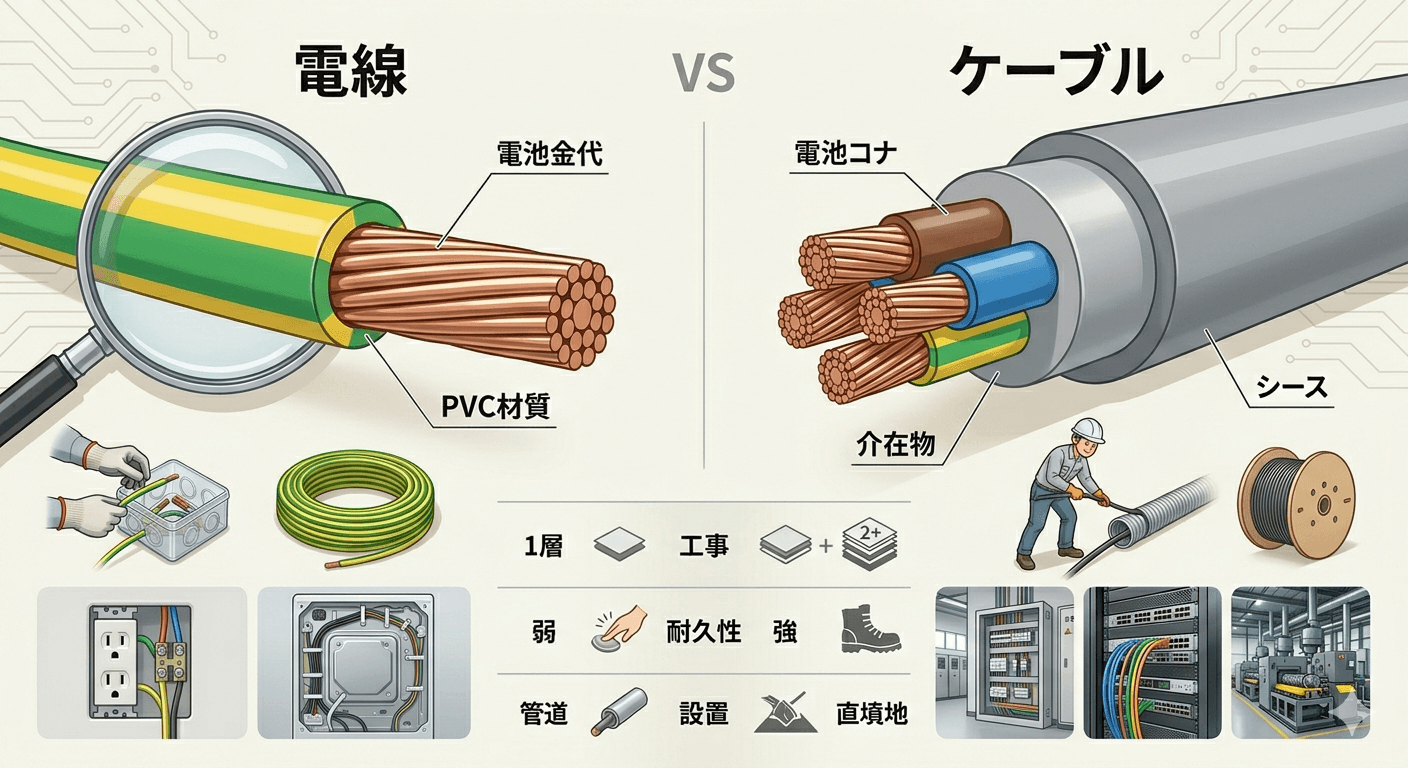

結論：電線とケーブルの最大の違いは「構造」にある

最初に結論から言うと、電線とケーブルの最大の違いは「絶縁被覆（外皮）が何重になっているか」という構造の差にあります。

電線： 電気を通す金属線のこと。または、金属線に1層の絶縁体を被せたものの総称。

ケーブル： 絶縁被覆された電線をさらに外皮（シース）で包み、耐久性や防水性を高めたもの。

つまり、関係性としては「ケーブルは電線の一種（進化系）」ということになります。

イメージとしては、肌着（電線）の上に厚手のコート（シース）を着込んだものが「ケーブル」です。

電線・コード・ケーブルの「構造」を詳しく比較

混同しやすい「電線（裸電線・絶縁電線）」「コード」「ケーブル」の3つの構造を、内側から順に見ていきましょう。

① 電線（裸電線・絶縁電線）

電線の中心には、電気をよく通す銅やアルミニウムで作られた「導体（どうたい）」があります。

• 裸電線（はだかでんせん）： 導体がむき出しの状態のもの。主に高圧送電線など、人が絶対に触れない場所に敷設されます。

• 絶縁電線（ぜつえんでんせん）： 導体の周りをビニールやポリエチレンなどの「絶縁体」で1層だけ覆ったもの。一般的な屋内配線などに使われます。

② コード（Cord）

絶縁電線の仲間ですが、「細い素線をより合わせて、柔軟性を持たせたもの」を指します。

主に家電製品の電源プラグから本体までの配線に使われます。曲げや移動に強い反面、壁の中や床下などの固定配線には（安全上の理由から）使用できません。

③ ケーブル（Cable）

絶縁電線（あるいは複数の絶縁電線）をまとめ、その上からさらに「シース（外装・シース管）」と呼ばれる保護層で覆ったものです。

シースがあることで、衝撃、摩耗、水分、紫外線などから中の電線を強力に守ることができます。

【ひと目でわかる構造比較表】

「用途」と「使用場所」の違い

構造が違えば、当然使われる場所や目的も変わってきます。それぞれの得意分野を見てみましょう。

電線（絶縁電線）の主な用途

電線は外皮（シース）がないため、むき出しで壁の中や床下に転がすと、ネズミにかじられたり、湿気で漏電したりするリスクがあります。

そのため、以下のような限定された場所で使われます。

• 配線管の中： 「電線管」と呼ばれる金属やプラスチックの管の中に通して使用する。

• 機器の内部配線： テレビやパソコン、制御盤の中など、外からの衝撃がない安全な内部の配線。

• 架空配線： 立ち入りが制限される電柱の上（高圧配線など）。

ケーブルの主な用途

ケーブルはそれ自体が強固に守られているため、露出した状態（そのままの状態）で敷設することができます。

• 住宅・ビルの幹線配線： 壁の裏や天井裏、床下などを縦横無尽に走る配線。

• 屋外・地中配線： 雨風にさらされる場所や、地面に埋設する配線（地中用ケーブル）。

• 工場やプラント： 機械の振動や油、化学物質にさらされる過酷な環境。

電気設備技術基準（法律）における決定的な違い

日本には「電気設備技術基準」という、電気を安全に使うための法律・ルールがあります。
この法律において、電線とケーブルは「施工方法の制限」という点で決定的な違いがあります。

法律上の大きなポイント：

絶縁電線は、原則として「そのまま（露出して）壁や天井に固定してはならない」と定められています。必ず電線管などの防護措置が必要です。
一方で、ケーブルは「そのまま壁や天井に直接ステップル（留め具）などで固定して配線できる」と認められています。

この違いがあるため、住宅の建築現場やリフォーム現場で壁の裏を這っている太い線は、そのほとんどが「ケーブル（VVFケーブルなど）」になります。

ケーブルを使えば配線管を通す手間が省けるため、工事の効率が劇的に上がるのです。

代表的な電線・ケーブルの種類

現場やDIYでよく目にする代表的な種類を紹介します。

代表的な「電線」

• IV線（屋内絶縁電線）： 600V以下の屋内配線用。電線管に通して使う最もポピュラーな絶縁電線。

• HIV線（二種ビニル絶縁電線）： IV線よりも耐熱性が高く、主に制御盤の配線などに使用される。

代表的な「ケーブル」

• VVFケーブル（ビニル絶縁ビニルシースケーブル平形）： 住宅の屋内配線の主役。平べったい形状が特徴で、「Fケーブル」とも呼ばれる。

• CVケーブル（架橋ポリエチレン絶縁ビニルシースケーブル）： 商業施設や工場などの幹線（大電流を流す場所）に使われる、丸くて非常にタフなケーブル。

• LANケーブル（通信用）： インターネット通信に使われる、細い電線を束ねてシースで覆ったケーブル。

6. まとめ：見分け方と選び方のチェックリスト

最後に、電線とケーブルの違いを簡単なチェックリストでまとめます。

• 断面・外見で見分ける：

  • むいたときに、すぐに金属線（または色付きの1枚のビニール）が見えたら 「電線」

  • グレーや黒の外皮を1枚剥いたあとに、さらに色付きの電線が数本出てきたら 「ケーブル」

• 工事・DIYでの選び方：

  • 配線管を通す、または機器の中に隠すなら 「電線（IV線など）」

  • 壁や天井に直接走らせる、屋外に出すなら 「ケーブル（VVFケーブルなど）」

電線とケーブルは、どちらが優れているというわけではなく、「適材適所」です。

コストや施工性、安全性を考慮して正しく使い分けることが、電気事故を防ぐ何よりの鍵となります。

身の回りのコードや配線を見るとき、「これは電線かな？ケーブルかな？」とぜひチェックしてみてください！
