ＶＶＦケーブルとは？特徴・用途・サイズ選びまで徹底解説

ＶＶＦケーブルの基本構造

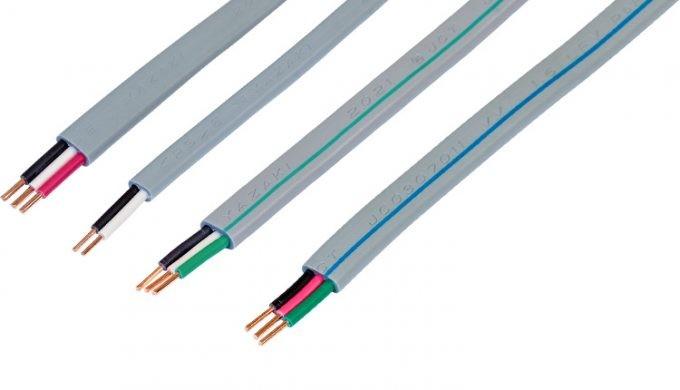

ＶＶＦケーブル（600Vビニル絶縁ビニルシースケーブル平形）は、主に屋内配線用として使用される配線材料です。内部には2心または3心の単線（銅線）がビニル絶縁体に覆われ、さらに全体をビニルシースで保護しています。

主な構造の特徴

• 単線構造で被覆剥きが容易

• 平形設計により壁内・天井内配線に最適

• 屋内専用（屋外露出不可）

ＶＶＦケーブルの主な用途

• 一般住宅の屋内配線

• コンセント回路

• 照明回路

• スイッチ回路

• 小規模店舗・事務所の低圧配線

特に木造住宅では、配線の大半がＶＶＦケーブルで構成されることがあります。

ＶＶＦケーブルの種類（心線数）

2心（2C）

• 照明回路

• コンセント回路

• 単相100V回路

3心（3C）

• 100V/200V兼用回路

• 三路・四路スイッチ回路

• 接地線（アース）付き回路

3心タイプは黒・白・赤（または緑）などで色分けされ、誤結線防止に役立ちます。

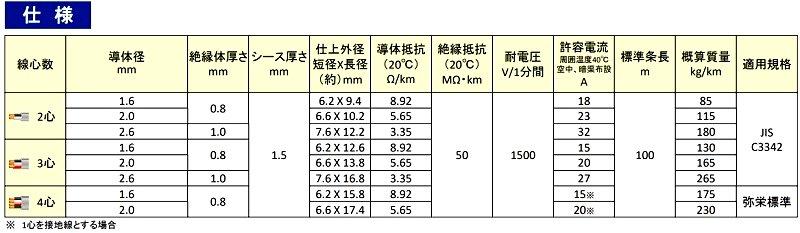

サイズと許容電流

サイズ選定は、安全性や法令遵守のうえで重要です。

※施工条件や周囲温度によって許容電流は変動します

Ｆ・ＶＶＲ・ＶＡケーブルの違い

• ＶＶＦ：平形、屋内配線向き

• ＶＶＲ：丸形、分電盤周りや立ち上げ配線向き

• ＶＡケーブル：ＶＶＦの通称（業界用語）

現場では「ＶＡ」と呼ばれることが多いですが、正式名称はＶＶＦケーブルです。

施工時の注意点

• 曲げ半径に注意：単線のため、無理な折り曲げは断線を招きます。

• 屋外使用不可：ビニルシースは耐候性が低く、直射日光や雨水で劣化します。

• 支持間隔の遵守：天井裏や壁内でも、規定の支持間隔を守りましょう。

第二種電気工事士試験とＶＶＦケーブル

技能試験では必ずＶＶＦケーブルを使用します。被覆剥きや芯線処理、結線作業の精度が合否に直結するため、十分な事前練習が必要です。

まとめ｜ＶＶＦケーブルは屋内配線の基本

ＶＶＦケーブルは、日本の住宅や建物における標準的な屋内用配線材料です。用途やサイズ、施工ルールを正しく理解すれば、安全で長寿命な電気設備を実現できます。これから電気工事を学ぶ方や改修を考えている方は、ＶＶＦケーブルの知識を身につけておきましょう。
