電線CVTケーブルの許容電流と外径を徹底解説｜サイズ選定で失敗しない実務ガイド

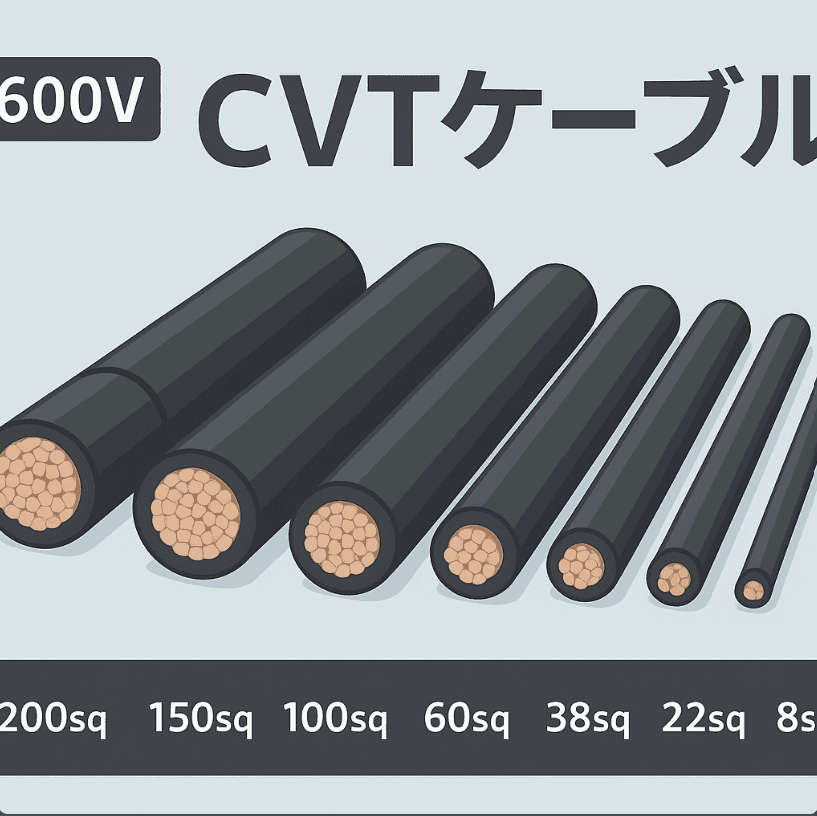

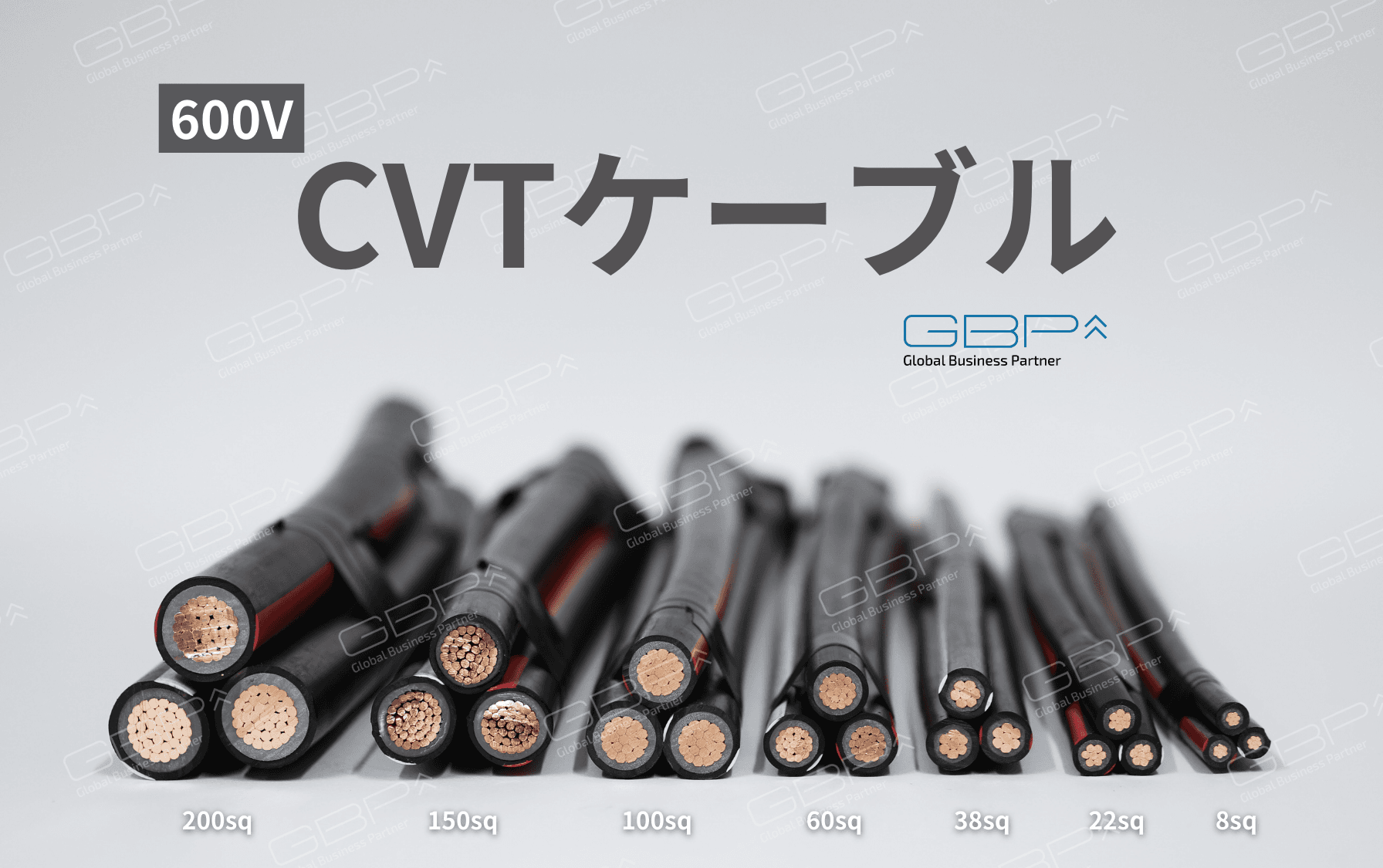

CVTケーブルとは？

CVTケーブルは、架橋ポリエチレン絶縁（XLPE）とビニルシースを採用した600V級の電力ケーブルです。主に三相回路用に使われ、次のような特徴を持ちます。

• 耐熱性が高く、許容電流が大きい

• CVケーブルを撚り合わせた構造で施工性が良い

• 屋内・屋外・電気室・盤間配線など幅広く利用可能

特に、電動機回路や幹線設備において定番の電線です。

CVTケーブルの許容電流とは？

許容電流とは、ケーブルが連続使用できる最大電流値を指します。これを超過すると絶縁劣化や火災リスクが高まるため、設計上の確認が重要です。

許容電流は以下の条件によって変動します：

• 導体サイズ（sq）

• 周囲温度

• 敷設方法（空中・管内・ダクト内）

• 条数・集合敷設の有無

基準値（空中敷設・周囲温度30℃想定）一覧表

※上記数値は一般的な設計目安です。実際の設計時はメーカー技術資料や日本産業規格をご確認ください。

CVTケーブルの外径が重要な理由

外径が大きくなると、設置上の制約が増えます。外径確認不足による主なトラブル：

• 電線管に収まらない

• 曲げ半径不足で被覆損傷

• 盤内や端子台に接続できない

• ダクト・ラックの容量超過

曲げ半径の目安:
外径 × 6倍以上

例：外径40mm → 最小曲げ半径 約240mm

許容電流選定時の注意点

1. 温度補正を必ず行う
   周囲温度が30℃を超える場合は許容電流が低下します。特に機械室・屋上・天井内で注意。

2. 集合敷設の低減率を考慮
   複数回路の並行敷設では熱がこもりやすく、過熱リスク増大。

3. 電圧降下の確認も行う
   長距離配線では、始動不良を防ぐため電圧降下の計算が必須。

CVTケーブルの主な用途

• 動力盤 〜 機械設備間配線

• ビル・工場の幹線回路

• エレベーター・空調設備

• 高負荷三相回路

容量不足となる場面で、IV線やVVF線に代わってCVTケーブルが選定されます。

まとめ｜CVTケーブル選定のポイント

CVTケーブルを選定する際は「許容電流」と「外径」の両方を必ず確認し、
敷設条件・温度条件・関連設備との整合性を確かめることが安全性・施工性・コストの最適化につながります。

• 許容電流と外径の両立を確認

• 設置環境や温度条件を事前に考慮

• 電線管・ラック・盤内寸法との整合性を確認

正しい知識を持ち、設計・積算・施工に活かしましょう。
