IV線とVVFケーブルの違いとは？

IV線とは？

IV線の正体は「単線」

IVとは Indoor Vinyl の略で、正式名称は「600Vビニル絶縁電線」といいます。銅線の周りをビニル樹脂の絶縁体で覆っただけの、非常にシンプルな構造です。

メリット

• 柔軟性が高い: 外装（シース）がないため、細くて曲げやすいのが特徴です。

• 識別が容易: 赤、白、黒、緑、黄、青などカラーバリエーションが豊富で、回路の識別がしやすくなっています。

デメリット

• 物理的衝撃に弱い: 絶縁層が1枚しかないため、傷がつくと即座に漏電や短絡（ショート）のリスクがあります。

• 露出配線ができない: 原則として、そのまま壁の中に転がしたり、露出させたりして使うことはできません。

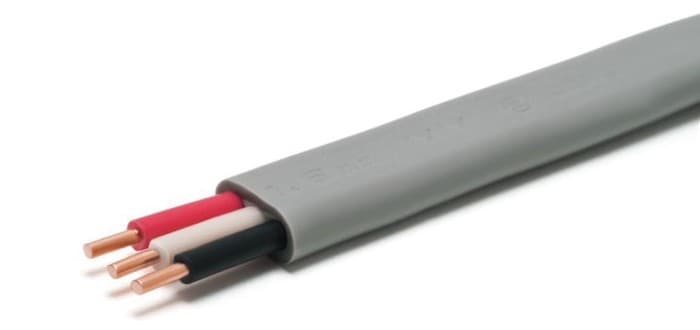

VVFケーブルとは？

VVFは「守られた電線」

VVFは Vinyl Insulated Vinyl Sheathed Flat-type の略。
日本語では「600Vビニル絶縁ビニルシースケーブル平形」と呼びます。IV線を2本〜4本並べ、その上からさらに「シース」という外装で包んだものです。

メリット

• 耐久性が高い: 二重の被覆があるため、IV線よりも物理的なダメージに強く、湿気にも耐性があります。

• 直接配線が可能: 壁の裏や天井裏に直接固定（ステップル留め）して配線することが認められています。

デメリット

• 硬くてかさばる: シースがある分、IV線に比べて太く、取り回しには多少の慣れが必要です。

• 剥ぎ取り作業が必要: 接続時に外装を剥く手間が発生します。

IV線とVVFケーブルの決定的な違い

① 構造と保護性能の違い

最大の差は「外装（シース）の有無」です。VVFは「電線を保護する服」を1枚多く着ている状態。
そのため、IV線が「部品」であるのに対し、VVFはそれだけで「完成された製品」といえます。

② 工法（使い分け）の違い

IV線はそのままでは弱いため、金属管や合成樹脂管（PF管など）の中に通して使います。これを「管路配線」と呼びます。

一方、VVFは管に通さず、住宅の柱や梁に直接打ち付けて配線する「ケーブル配線」が可能です。

③ 許容電流の計算

同じ断面積（例えば $1.6\text{mm}$）でも、IV線とVVFでは流せる電流の限界（許容電流）が異なります。
VVFは数本の線が束ねられているため熱がこもりやすく、IV線よりも許容電流が低く設定されるのが一般的です。

よくある質問：DIYや工事での注意点

Q. IV線の代わりにVVFの中身を剥いて使ってもいい？

理論上、VVFの外装を剥くと中から絶縁電線が出てきますが、これをIV線として代用するのは避けるべきです。
VVF内部の線にはIV線のような詳細な印字がない場合があり、検査時に規格適合を確認できない恐れがあります。

Q. サイズ（太さ）の選び方は？

一般住宅では1.6mmまたは 2.0mmが主流です。
エアコンなどの高負荷機器には2.0mm以上を使用します。太くなるほど許容電流は増えますが、施工性は悪くなります。

まとめ：資格と安全について

IV線とVVFケーブルの違いを理解することは、電気工事の第一歩です。

• IV線は「管の中や盤内で使う小回りの利く線」

• VVFは「家全体を網羅するタフな配線材」

  というイメージで間違いありません。

最後に重要な点として、IV線やVVFケーブルを扱う配線工事には「電気工事士」の資格が必須です。
無資格での工事は法律で禁じられているだけでなく、火災や感電の重大なリスクを伴います。
DIYを行う際は、必ず有資格者に依頼するか、自身で資格を取得してから挑戦するようにしましょう。
