高圧機器のUAS・UGS・PAS・PGSは、電力設備の制御や保護に不可欠な装置です。UASは屋内向けの気中負荷開閉器、UGSは屋外対応でガス絶縁型。PASは柱上での過電流保護と開閉が可能な簡易型装置で、PGSは高耐久・遠隔操作に対応した高度な装置です。設置環境や必要な機能に応じて適切な機器を選定することが、安定供給と設備の長寿命化に繋がります。今後はスマートグリッド対応機器への移行も進むと予想されます。

高圧機器におけるUAS・UGS、PAS・PGSの違いとは？ ～制御・保護機能を支える重要機器の役割と特徴～ 電力設備や工場プラントにおいて、電気の安定供給や設備保護を支える高圧機器は欠かせない存在です。中でも、UAS（Unit Auxiliary Switch）、UGS（Unit Gas Switch）、PAS（Pole Auto Switch）、**PGS（Pole Gas Switch）**は、配電・制御の分野でよく用いられる装置です。 しかし、これらの名称は略称であるうえに、機能や用途が似ていることから、初学者や経験の浅い技術者には違いが分かりづらいものでもあります。本コラムでは、それぞれの装置の特徴や違い、役割について、分かりやすく解説します。 1. 高圧機器の基本的な役割 高圧機器とは、一般的に**高圧（7,000Vを超える電圧）**の電気を扱うための遮断器、開閉器、保護装置などを指します。電力会社の配電線や工場の高圧受電設備などに用いられ、主な目的は以下の通りです。 通電・遮断（スイッチング機能） 異常時の自動遮断（保護機能） 定期的な保守・点検のための開放機能 操作の自動化（リモート制御） これらを踏まえて、次に具体的な機器の違いを見ていきましょう。 2. UAS（Unit Auxiliary Switch）とUGS（Unit Gas Switch）の違い ■ UASとは UAS（ユニット・オーグジリアリ・スイッチ）は、「高圧気中負荷開閉器」の一種です。一般的には気中遮断方式（Air Insulated）で構成されており、負荷電流の開閉を行うことができます。 特徴： 負荷開閉が可能（開閉器） 使用電圧：6.6kV系統で多く使用 遮断媒体は「空気」（気中開閉） 小型・比較的安価 屋内キュービクルや変電所などに設置される UASは、保護機能そのものは持ちませんが、上位保護機器（高圧限流ヒューズなど）と組み合わせることで、簡易的な遮断システムとして機能します。 ■ UGSとは UGS（ユニット・ガス・スイッチ）は、UASと同様に高圧開閉器ですが、遮断媒体として絶縁性の高い「SF₆ガス（六フッ化硫黄）」を用いるのが最大の特徴です。 特徴： SF₆ガス絶縁方式（ガス遮断） 高い絶縁性能と安全性 コンパクトな構造で屋外設置にも適する 屋外用開閉器として一般的（ポール設置） UGSは、UASに比べて耐環境性に優れ、屋外での使用が前提となることが多いです。負荷開閉器としてだけでなく、過電流保護ヒューズとの組み合わせによる保護装置としても活用されます。 ■ UASとUGSの比較表 項目 UAS UGS 絶縁方式 空気（気中） SF₆ガス 使用場所 屋内向き 屋外向き 保護機能 単独ではなし（ヒューズ併用） 単独ではなし（ヒューズ併用） サイズ・価格 小型で安価 やや高価・高耐久 主な用途 受変電設備、キュービクル 配電用柱上機器（ポール設置） 3. PAS（Pole Auto Switch）とPGS（Pole Gas Switch）の違い 次に、配電用柱上機器として頻繁に用いられるPASとPGSの違いを見ていきます。 ■ PASとは PAS（ポール・オート・スイッチ）は、柱上に設置される自動開閉器で、負荷開閉と過電流保護の両方の機能を備えています。UASにヒューズを内蔵したような構造で、主に6.6kV配電線の開閉・保護に用いられます。 特徴： 過電流検出で自動遮断（限流ヒューズ内蔵） 遠方操作（無線制御・自動復帰）可能な機種もあり 安価で信頼性が高い 機械的構造がシンプル 特に日本では、高圧需要家への引き込み線において、保護装置としてPASが主流になっています。雷や地絡事故時の保護機能として重要です。 ■ PGSとは PGS（ポール・ガス・スイッチ）は、PASと同様に柱上に設置される開閉器ですが、SF₆ガスを使用した高性能な開閉器です。ヒューズは別体であり、単体では保護機能を持ちません。 特徴： SF₆ガス使用で耐久性・絶縁性が高い 開閉能力がPASより優れる ヒューズは外付け（SOG制御と組み合わせ） 機械的寿命が長い（PASに比べ開閉回数が多い） PGSは、繰り返し操作や遠隔操作が多い環境、保守性が求められる場所に適しており、近年はスマートグリッド構築や配電自動化の一環として導入が進んでいます。 ■ PASとPGSの比較表 項目 PAS PGS 絶縁方式 空気（気中遮断） SF₆ガス（ガス遮断） 保護機能 内蔵ヒューズによる保護あり 単体ではなし（SOGとの組合せ） 主な使用場所 高圧需要家の引込柱など 幹線の分岐点、重要施設の幹線 耐環境性 比較的低い 高い（耐雷・耐湿・長寿命） 遠隔制御 機種により対応 対応（通信機能内蔵が主流） 4. まとめ：装置の選定は「場所」と「機能」で決まる ここまでの内容を簡潔にまとめると、以下のようになります。 UASとUGSは、負荷開閉機能に特化した高圧スイッチであり、使用環境（屋内か屋外か）や絶縁方式の違いが大きなポイント。 PASとPGSは、柱上で使われる保護・開閉装置で、PGSはより高度な性能と耐環境性を持つ上位互換的存在。 選定のポイント： 利用シーン 推奨装置 理由 屋内受電設備の開閉操作 UAS 安価・簡易構造 屋外の配電用スイッチ UGS 高耐久・屋外対応 高圧需要家の引込柱に設置 PAS 負荷開閉と過電流保護が一体で簡易 幹線分岐点やスマート配電制御 PGS 高耐久・遠隔操作対応・高頻度開閉向き 5. 補足：SOG制御とは？ PGSに関する理解を深めるために、関連する用語「SOG制御（Synchronous Overcurrent Ground fault control）」についても簡単に触れておきます。 SOG制御とは、地絡や過電流の発生時に外付けの保護装置（電流センサ・リレーなど）によって事故を検出し、PGSと連動して自動的に開閉を行うシステムです。つまり、PGS単体では保護機能を持ちませんが、SOGとの組み合わせで事故時の遮断が可能になります。 このように、PGSはPASのように“ヒューズ一体型”ではない分、柔軟かつ高度な制御が可能になるという利点があります。 6. 今後の動向：スマート配電と高圧機器の進化 電力インフラのデジタル化や再生可能エネルギーの導入に伴い、配電網の自動化・効率化が加速しています。この流れの中で、従来のPASからPGSへの置き換えや、UGSを通信制御可能なスマートデバイス化する動きが進んでいます。 具体的には以下のような技術進化が期待されています。 IoT通信機能を備えたスマートPGS 自己診断機能付きUGS（ガス漏れ監視など） 電力需給に応じた遠隔制御対応PAS/PGSの普及 再エネ対応の保護・開閉ロジックの高度化 つまり、これからの高圧機器は「開閉」や「遮断」だけでなく、「状態監視」や「遠隔制御」といったスマートグリッド対応機能が求められる時代になってきています。 7. 終わりに：目的に応じた最適機器の選定を 高圧機器におけるUAS、UGS、PAS、PGSはいずれも、電力の安全かつ安定的な供給を実現するための重要な装置です。それぞれの特徴や違いを理解し、使用環境や目的に応じて適切な装置を選定することが、設備の長寿命化やトラブル防止につながります。 屋内外の設置環境、開閉回数、保護機能の有無、遠隔操作の要否などを整理したうえで、最適な装置を選ぶことが、エンジニアや設備管理者に求められる重要な判断となります。 日々進化する電力技術とともに、これらの機器もまた高性能・高機能化が進んでいます。基本を押さえつつ、最新動向にも注目していくことで、より安全でスマートな電力設備の構築が可能となるでしょう。

2026年4月から変圧器へ第三次トップランナー基準が適用され、従来品の受注は2025年内に多くが停止、2026年以降は新基準品のみ使用となる。一方、古いキュービクルに含まれる低濃度PCBは2027年3月末までに処分が必須で、更新需要が急増。これらが重なる2026～2027年は製造キャパ逼迫でキュービクルの納期遅延が懸念される。事業者は早期の設備調査、PCB分析、設置スペース確認、設計・発注の前倒しが必須で、複数メーカーとの連携や補助金活用がリスク回避の鍵となる。

キュービクルの納期は今どの様になっているか！ はじめに：なぜ「今、キュービクルの納期」が注目されるのか 近年、ビルや工場などで使われる高圧受変電設備、いわゆる「キュービクル」に関して、供給タイミングや入れ替え時期に関してこれまで以上に注目が集まっています。その背景には大きく、以下の２つの制度および法令期限があります。 第三次トップランナー基準の導入 — 2026年4月以降に変圧器の省エネ（エネルギー効率）基準が強化される。 低濃度PCB機器の処分期限 — PCB含有の古い受変電設備は、2027年3月31日までに処分または処分委託契約を締結する必要がある。 これらの制度変更や期限が近づいているため、キュービクルの更新・設置計画やその納期確保が、事業者にとって大きな課題となっているのです。 本コラムでは、まずこれらの制度・法令の概要を整理し、そのうえで 「現在（2025年末時点）のキュービクル納期状況」 と、 「2026年4月以降に想定される納期・供給の変化」 を展望します。 キー制度／法令の整理 第三次トップランナー基準とは 「トップランナー制度」は、家電や機器などの省エネ化を促進する仕組みで、省エネ法（エネルギーの使用の合理化等に関する法律）に基づきます。機器のうち省エネ効果が大きいものを「特定機器」と指定し、その中で最もエネルギー効率が高い「トップランナー」を基準値とし、メーカー全体の平均がその基準を上回らないよう義務付けるものです。 変圧器（トランス）は、この特定機器のひとつです。これまでは「トップランナー変圧器 2014」という第二次基準が適用されてきましたが、2023年10月27日に「第三次判断基準」が公示され、2026年度（令和8年度）から適用されることとなりました。 新基準の主なポイントは以下の通りです： エネルギー消費効率の目標値を「区分ごとの加重平均」で義務化。 標準仕様の油入変圧器、モールド変圧器ともに対象（従来と変わらず） 新基準では、平均で 約 14.2％ のエネルギー効率改善が求められる。 これに伴い、変圧器メーカーは 2026年4月以降、現行品（トップランナー2014）を出荷できなくなり、すべて新基準品 (“2026トップランナー変圧器”) に切り替える必要があります。 JEMA 一般社団法人 日本電機工業会+1 多くのメーカーがすでに新基準対応品を発表しており、たとえば富士電機や日立産機システム、東芝などが 2025年夏から順次販売を始めています。 PCB特別措置法と低濃度PCBの処分期限 一方、もうひとつの大きな制度的課題が PCB（ポリ塩化ビフェニル） です。かつて変圧器やコンデンサの絶縁油として広く使われた PCB は、環境や健康への影響が問題となり、1974年までに製造・使用が原則禁止されました。 経済産業省+1 その後、2001年に制定された「PCB特別措置法」によって、既存の PCB 含有機器については廃棄・無害化処理が義務付けられました。低濃度（絶縁油中PCB 0.5mg/kg を超えるもの）は、令和9年（2027年）3月31日 を処分期限とする制限があります。 環境省ポリシー+2環境省ポリシー+2 したがって、古いキュービクル（とくに1990年代以前に製造されたもの）が低濃度PCBを含んでいた場合、2027年3月末までの処分または処分委託契約の締結が必要です。これを怠ると、法律違反となるリスクがあります。 現状（2025年末時点）のキュービクル納期と供給状況 受注・出荷停止のタイミング 多くの変圧器／キュービクルメーカーは、新基準への移行に向けて準備を進めており、次のようなスケジュール感で動いています。 受注停止：多くのメーカーが 2025年7月末ごろ をもって、従来品（トップランナー 2014）の受注を終了。 出荷終了：従来品を搭載したキュービクルは 2026年3月31日 までの納品が最終とされる。 つまり、2026年4月以降に新たにキュービクルを導入・設置する場合は、原則として新基準対応の「2026 トップランナー対応キュービクル」を使うことになります。 このスケジュールのため、現在（2025年末）の時点から逆算して発注しないと、2026年以降は納期が大幅に遅れる、あるいは価格高騰や設置スペースの再検討が必要になる可能性があります。 なぜ「今、発注」が多いのか 現在、多くの現場で「駆け込み発注」が起きています。その背景には主に以下の理由があります。 新基準対応品のサイズ・重量増、筐体の変更 　新しい「2026 トップランナー変圧器」は、従来品よりも本体の寸法や重量が増加する傾向にあります。これにより、キュービクル本体の箱型筐体の設計が変わり、盤面数（箱の数）が増える、あるいは基礎の延長や補強が必要になるケースが多いようです。 設置スペースの確保や既設構造との整合性の問題 　特に屋内キュービクルや屋上設置型では、既設の設備スペースや屋上の重量制限、基礎構造などの制約があり、新型の筐体が収まらない可能性があります。これは設置計画を根底から見直す必要性を生じ、建物の躯体からの設計が必要となります。 受注停止・生産キャパシティの問題 　今では100％の会社で受注が締め切られており、新基準対応品への切替えと同時に供給量のひっ迫が起きています。これにより、納期が見えにくくなっています。特に、変圧器を含む大型設備は納期が後ろ倒しになる懸念が報告されています。 2025年11月現在では小・中型キュービクルの納期は7か月～12か月とされています。 低濃度PCB対応の駆け込み 　さらに、PCB問題を抱えるキュービクルでは、2027年3月末の処分期限が迫っており、低濃度PCB含有の可能性がある古いキュービクルの更新・置き換えをいまのうちに済ませようという動きがあります。これも発注が集中する一因です。 その結果、2025年–2026年にかけて、キュービクルの受注および出荷が混雑し、納期が長期化する状況が各所で顕著化しています。 2026年4月以降の展望：何が起こるか では、2026年4月以降、状況はどうなりそうでしょうか。 新規のキュービクル設置は「新基準＋混雑」へ 2026年4月以降、トップランナー第三次基準への完全移行。メーカーは現行品の出荷ができないため、新たにキュービクルを導入するユーザーはすべて新基準対応のキュービクルを選ぶことになります。 しかし、変圧器の設計・製造・試験能力には限界があり、多くのメーカーで製造枠がひっ迫する可能性があります。実際、業界団体の検討会でも、「 2026〜2028年に納期が逼迫し、一部の需要に対応できない可能性がある」 との懸念が出されています。 経済産業省+1 特に、カスタム仕様、大容量、騒音対策や地震対策、耐塩害仕様など、標準仕様から逸脱した特注タイプでは、納期がさらに先送りされる可能性が高いと見られます。 つまり、2026年4月以降は「新基準対応キュービクルしか選べないが、納期は長め。発注は早めに」が基本となるでしょう。 PCB 期限切れへの対応と置き換え需要のピーク 2027年3月末の 低濃度PCB処分期限が差し迫る中、古いキュービクルを使っているビルや工場では、更新・置き換えの必要性が強まります。 この更新需要と、トップランナー新基準への切り替えによる供給混雑が重なれば、2026〜2027年にかけてキュービクル交換のピークが訪れる可能性があります。事実、経産省の検討会でも「このピーク期に対応できない製造キャパでは不足が起きる」「納期遅延で電力供給が止まるリスク」について言及があります。 経済産業省 また、設置場所や既存インフラの制約から、新品キュービクルが収まらない、搬入できないといったトラブルの可能性も無視できません。 現在管理して頂いている主任技術者様が既設キュービクルの更新をされない場合は管理業務を辞退すると言われているケースもあり、オーナーとしてはキュービクルの更新を急がれている事も要因です。 結果として、2027年3月を期限とするPCB問題の「駆け込み更新」と、第三次トップランナー切替に伴う「供給ひっ迫」が同時進行するわけで、まさに “キュービクルの納期が最もタイトになる期間” と言えるでしょう。 事業者（ビルオーナー、工場、施設管理者）が取るべき対応 このような状況に直面している事業者（ビルオーナー、工場管理者、電気設備管理者など）は、今のうちから緊急かつ戦略的に以下のような対応を検討すべきです： 早めの設備調査・PCB分析 古いキュービクルを使っている場合、まずは絶縁油の採油・PCB分析を早急に実施。低濃度PCBの有無を確認し、処分が必要かどうかを判断する。万が一残っていた場合でも、2027年3月末までには処分委託契約を締結。 環境省ポリシー+1 発注／更新計画の前倒し 新設あるいは更新の予定がある場合は、少なくとも 2025年中（できれば年内）に見積もりと仕様確定を済ませ、受注停止に巻き込まれないよう発注を前倒し。特にカスタム仕様が必要な場合は早めに動くこと。 設置スペースの確認と設計見直し 新基準の変圧器はサイズ・重量が増すため、既存のキュービクル場所への収まりや搬入経路、基礎の強度などを今一度チェック。場合によっては、電気室の増設、屋上改修、基礎補強など大がかりな施工が必要になる可能性がある。 複数メーカー・業者との早期連携 変圧器メーカー、キュービクル販売元、施工会社、電気保安協会など複数の関係者との連携が不可欠。早めにスケジュール調整を行い、納期・設置日の確定を抑える。 まとめ：なぜ「今こそ動かなければならない」のか 制度の切り替え（第三次トップランナー基準）は避けられず、2026年4月以降はすべて新基準対応キュービクルしか選べない。 PCBの最終処分期限（2027年3月末）は法的な義務。期限を過ぎれば違法保管となる。 これらが重なることで、2026〜2027年はキュービクルの更新・設置需要の最も大きなピークになる可能性。しかも、製造キャパも限られるため、 納期遅延、価格高騰、設置トラブル といったリスクが高まる。 したがって、現時点から 調査 → 設計 → 発注 → 更新 の流れを前倒しで進めることが、むしろ安全でありコストリスクも抑える最善策なのです。 これからキュービクルを導入したり更新を計画している事業者にとって、「ゆっくり考えてから注文すればいいや」というアプローチは、むしろ 最も危険 であると言えます。今のうちに行動を起こすことが、トラブルを避け、かつコストや安全性を確保するための鍵です。

電線の単位違いは形状と用途の差です。「mm」は単線の直径で、硬いため壁内など固定配線に使用。「sq」は撚り線の断面積で、柔らかく家電コードなど可動部に適します。 互換性の目安は**「φ1.6mm≒2sq」「φ2.0mm≒3.5sq」**です。これを混同すると、発熱や接触不良による火災リスクが生じます。 特に壁内配線やコンセント交換は国家資格（電気工事士）が必須です。用途に合った電線選びと法令順守が、安全な電気利用の絶対条件です。

なぜ単位が違う？ 撚り線（sq）と単線（mm）の換算と仕組みを完全解説 電線やケーブルを選ぶ際、パッケージや被覆に書かれた「sq」や「mm」という単位を見て、「これって何が違うの？」と戸惑ったことはありませんか？ 実はこれ、電線の「形状」と「測り方」の違いを表しているのです。 今回は、電気工事のプロやDIY上級者なら常識でも、一般にはあまり知られていない**『スケア（撚り線）とミリ（単線）』の違い**について、誰が見てもわかるように徹底解説します。 1. 結論：この2つは何が違うのか？ まず最初に、もっとも重要な基本定義を押さえておきましょう。 sq（スケア／スクエア） 対象： 撚り線（よりせん） 意味： 導体の断面積（平方ミリメートル＝$mm^2$）を表す。 mm（ミリ） 対象： 単線（たんせん） 意味： 導体の直径（ミリメートル）を表す。 つまり、「面積（太さの量）」で見ているのがsqで、「直径（線の幅）」で見ているのがmmなのです。 では、なぜこのように使い分ける必要があるのでしょうか？それを理解するには、「単線」と「撚り線」という電線の構造の違いを知る必要があります。 2. 硬い「単線」と、柔らかい「撚り線」 電線の中身（電気を通す銅の部分）には、大きく分けて2つのタイプがあります。 ① 単線（たんせん）＝ 直径（mm）で呼ぶ 単線とは、その名の通り**「1本の太い銅線」**が芯に入っているタイプです。 針金のように硬く、一度曲げるとその形状を維持しようとする性質があります。 特徴： 硬い、丈夫、抵抗が少ない。 主な用途： 家の壁の中の配線、コンセントの裏側の配線など、一度設置したら動かさない場所。 単位の理由： 真円の棒状であるため、ノギスなどで**「直径」を測るのが最も簡単で確実**だからです。そのため、「1.6mm」や「2.0mm」といった直径で呼ばれます。 ② 撚り線（よりせん）＝ 断面積（sq）で呼ぶ 撚り線とは、**「髪の毛のように細い銅線を何本も束ねてねじったもの」**です。 電気コードや延長コードなど、ふにゃふにゃと柔らかい電線はほぼこれです。 特徴： 柔らかい、曲げに強い、扱いやすい。 主な用途： 家電製品の電源コード、延長コード、工場の機械配線など、移動させたり曲げたりする場所。 単位の理由： 細い線の集合体であるため、外側から直径を測ろうとしても、線と線の間に「隙間」が空いています。また、測り方によって潰れて太さが変わってしまいます。 そのため、隙間を含んだ直径ではなく、**「電気を通す銅線部分の実質の断面積の合計」**で表すのが合理的です。これが「sq（スケア）」が使われる理由です。 豆知識：「sq」の語源 「sq」は、英語の「Square（スクエア＝正方形・平方）」の頭文字です。単位記号では「$mm^2$」と書かれますが、現場では「2スケ（ニスケ）」「3.5スケ（サンゴスケ）」のように略して呼ばれることが一般的です。 3. 「mm（単線）」と「sq（撚り線）」の換算：ここだけ覚えればOK 「1.6mmの単線と、2.0sqの撚り線、どっちが太いの？」 この疑問は、**「ピザの大きさを『直径』で呼ぶか、『面積』で呼ぶか」**という違いに似ています。 単線 (mm) = 電線の**「直径（太さ）」**で表す 撚り線 (sq) = 電線の**「断面積（金属部分の広さ）」**で表す 基準が違うため、比較するには「直径（mm）」を「面積（sq）」に計算し直してあげる必要があります。 ① 実は「1.6mm」と「2.0sq」はほぼ同じ 結論から言うと、一番よく使うこの2つは**兄弟のような関係（ほぼ同じ能力）**です。 数学の公式（半径 X 半径 X 3.14）を使って、直径1.6mmの面積を計算してみると…… 計算のイメージ 直径 1.6mm → 半径 0.8mm 0.8 X 0.8 X 3.14 ≈　2.0096 計算結果は約2.0になりました。 つまり、「1.6mm（単線）」は、面積に直すと「2.0sq（撚り線）」とほぼ同じなのです。 ② 早見表：これさえあれば迷わない 現場やホームセンターで部材を選ぶ際は、以下の「互換性ペア」を覚えておけば大丈夫です。 単線 (mm) <small>直径で表記</small> 面積に直すと… <small>計算値 (mm2)</small> 　≒　 撚り線 (sq)<small>同じ能力のサイズ</small> φ 1.6 mm 約 2.01 ≈ 2.0 sq φ 2.0 mm 約 3.14 ≈ 3.5 sq φ 2.6 mm 約 5.30 ≈ 5.5 sq ポイント 1.6mm は 2.0sq （イチロク ＝ ニーマル） 2.0mm は 3.5sq （ニーマル ＝ サンゴー） 実際の現場では、この2つの組み合わせが圧倒的に多く使われます。 まとめ 数字だけ見ると「1.6」と「2.0」で違うサイズに見えますが、**「測り方が違うだけで、中身（電気を通す能力）は一緒」**と覚えておいてください。 4. なぜこの違いを知っておく必要があるのか？ 「へぇ、そうなんだ」で終わらせず、実生活や安全管理に活かすためのポイントが3つあります。 リスク①：許容電流（流せる電気の量）の間違い 電線には、太さに応じて**「これ以上電気を流すと発熱して燃えますよ」という限界値（許容電流）**が決まっています。 もし、単位を混同して「数字が似ているから」と適当な電線を使うと大変危険です。 例えば、「2mmの単線（許容電流 約27A）」の代わりに、「2sqの撚り線（許容電流 約17〜20A ※条件による）」を使ってしまうと、能力不足で発熱・発火する恐れがあります。 ※許容電流は周囲の温度やケーブルの種類によって変動しますが、基本として「単線のほうが放熱性が良く、許容電流が高めに出やすい」傾向があります。 リスク②：接続端子の選び方 電線同士を繋いだり、コンセントに差し込んだりする場合、それぞれの形状に合った「端子」や「差し込み口」が必要です。 家の壁コンセントの裏側：多くは**「単線専用」**です。ここに撚り線を無理やり差し込もうとしても入りませんし、接触不良で火事になります。 圧着端子（丸端子など）：**「sq」**表記が基本です。「単線用」と書かれていない限り、断面積で選ぶ必要があります。 リスク③：DIYでの延長コード修理 「掃除機のコードが切れたから直したい」という場合、元々のコードは「撚り線」です。これをホームセンターで買ってきた「単線（VVFケーブルなど）」で繋いでしまうとどうなるでしょう？ 単線は硬いため、掃除機のように動かすものに使うと、使い勝手が悪いだけでなく、繰り返しの曲げ伸ばしですぐに金属疲労を起こして折れてしまいます（断線）。 動く場所 ＝ sq（撚り線） 固定する場所 ＝ mm（単線） この原則を守ることが、安全なDIYの第一歩です。 5. まとめ 今回は、電線の単位「sq」と「mm」の謎について解説しました。 sq（スケア）は「撚り線」の「断面積」。柔らかく、動かす場所に使われる。 mm（ミリ）は「単線」の「直径」。硬く、壁の中などの固定配線に使われる。 1.6mm（単線）≒ 2.0sq（撚り線）という換算関係がある。 用途（動くか固定か）に合わせて正しい線を選ばないと、断線や火災の原因になる。 普段何気なく見ている電線ですが、その単位一つにも「安全に電気を届けるための工夫」が詰まっています。次にホームセンターの電材売り場に行った際は、ぜひ電線のパッケージを見て、「これはsqかな？mmかな？」と確認してみてください。それだけで、電気に対する解像度がグッと上がるはずです。 最後に：安全に関する重要なお願い 壁の中の配線や、コンセントの交換など、建物に固定される電気工事を行うには「電気工事士」の国家資格が必要です。DIYで無資格工事を行うことは法律で禁止されており、火災保険が下りないなどの重大なリスクがあります。 無資格でできるのは「電球の交換」や「延長コードなどの軽微な機器の自作・修理（※条件あり）」に限られます。不安な場合は、必ずお近くの電気工事店やプロに相談するようにしましょう。

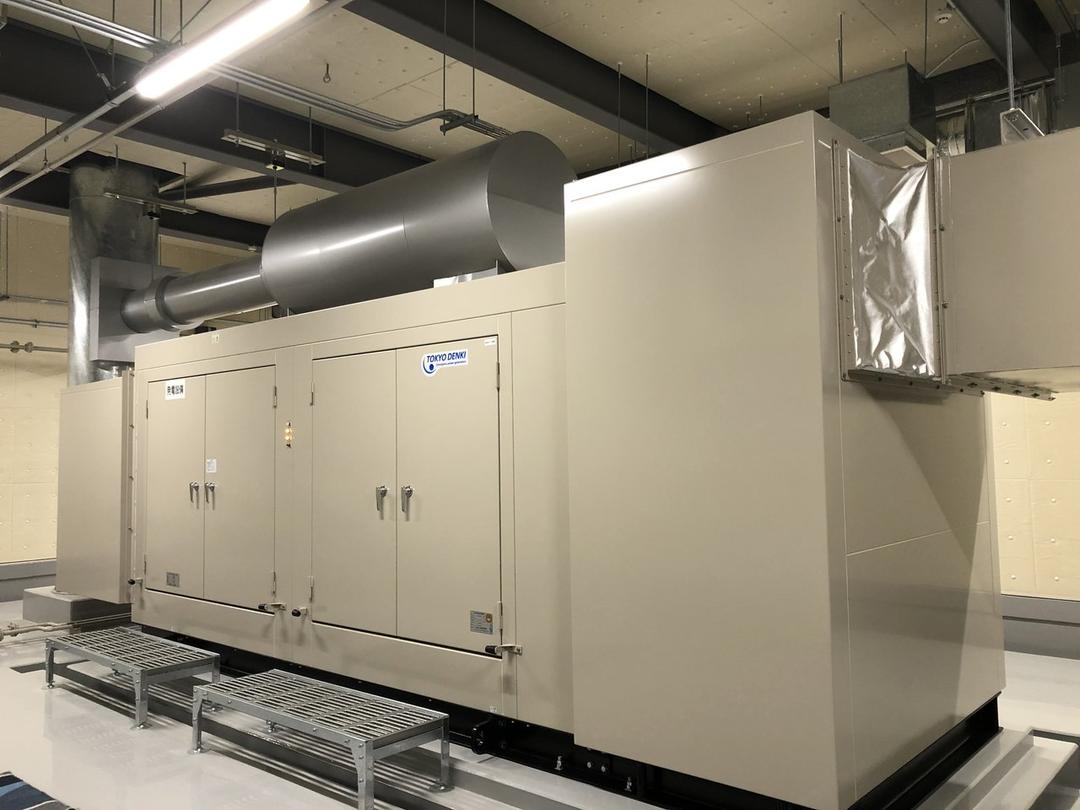

kW（キロワット）は実際に仕事をする「有効電力」、kVA（キロボルトアンペア）は電源設備に必要な「皮相電力」を指します。ビールに例えるとkWは液体、kVAは泡を含めたジョッキ全体です。この差を生むのが「力率」で、モーターなどは力率が低く、同じ仕事量でもより大きな電源容量（kVA）を必要とします。計算時、単相は電圧×電流ですが、三相動力はさらに √3（約1.73）を掛ける必要があり、見落とすと容量不足等のトラブルに直結します。適切な設備選定とコスト削減には、この単位の違いと力率管理が不可欠です。

【保存版】電気設備の「kW」と「kVA」は何が違う？単相・三相の計算から力率の関係まで徹底解説 電気機器のカタログや発電機の仕様書、あるいは工場の電気設備図面を見ていると、電力の単位として**「kW（キロワット）」と「kVA（キロボルトアンペア）」**の2つが混在していることに気づきませんか？ 「どちらも電気の大きさだろう」と混同して計算してしまうと、ブレーカーが落ちたり、発電機が動かなかったりと、重大なトラブルにつながる可能性があります。 今回は、意外と知られていないこの2つの単位の決定的な違いについて、電気の「質」である力率（りつりつ）の関係性や、単相・三相での扱いの違いを含めて詳しく解説します。 1. そもそもkWとkVAは何を表しているのか？ まず、結論から言います。 kW（キロワット）：有効電力 実際に「仕事」をする電力（光る、回る、熱を発するなど）。 kVA（キロボルトアンペア）：皮相電力（ひそうでんりょく） 電源から送り出される「見かけ上」の電力容量。 これだけではイメージしにくいと思いますので、電気業界で最も有名な**「ビールジョッキの法則」**で例えてみましょう。 ビールで理解する「電力の3要素」 居酒屋で「生ビール」を注文したときのジョッキを想像してください。 液体部分（ビールそのもの）＝【kW：有効電力】 私たちが実際に飲んで味わう部分です。電気で言えば、モーターを回したり、照明を点けたりするために消費される「実際に役に立つエネルギー」です。 泡（あわ）の部分 ＝【kVar（キロバール）：無効電力】 ジョッキには必ず泡があります。泡だけではお腹いっぱいになりませんが、ビールを美味しく保つためには必要不可欠な存在です。電気の世界では、モーターやトランスを作るための「磁界」を作るために使われるエネルギーで、仕事はしませんが、電気機器を動かすために必要な「無駄だが不可欠な要素」です。 ジョッキ全体の容量 ＝【kVA：皮相電力】 液体（kW）と泡（kVar）を合わせた、ジョッキに注がれた全体の量です。 私たちが電力会社に支払う電気代の多くは「飲んだビール（kW）」に対して課金されますが、電気設備（発電機やトランス）を用意する際は、「泡も含めたジョッキの大きさ（kVA）」で考えなければなりません。これが、2つの単位が存在する最大の理由です。 2. カギを握る「力率（りきりつ）」の正体 kWとkVAの関係を語る上で避けて通れないのが**「力率（Power Factor）」**です。 力率とは何か？ 力率とは、「送り出した電力（kVA）のうち、どれだけ有効に使われたか（kW）」を示す割合のことです。ビールの例で言えば、「ジョッキ全体のうち、液体が何％入っているか」という数値です。 数式で表すと以下のようになります。 kW = kVA X力率 kVA = kW／力率 もし、泡が全くない（力率100%＝1.0）の状態であれば、kW = kVA となり、単位の違いを気にする必要はありません。電熱器（ヒーター）や白熱電球などがこれに該当します。 しかし、モーター（電動機）や溶接機、変圧器など「コイル」を使う機器は、構造上どうしても「泡（無効電力）」を多く必要とします。一般的なモーターの力率は約80%（0.8）程度です。 なぜ力率が重要なのか？ 例えば、100kWの仕事をさせたいモーター（力率0.8）があるとします。 必要な有効電力： 100kW 必要な電源容量（kVA）： 100kW ÷ 0.8 = 125kVA つまり、100kWのモーターを動かすためには、100kVAの発電機では足りず、125kVAの発電機が必要になるのです。「kWの数字だけ見て発電機を選んだら、容量不足で止まってしまった」というトラブルは、この力率計算を忘れていることが原因です。 3. 「単相」と「三相」での計算と違い ここからは少し専門的な話になりますが、実務で非常に重要な「単相」と「三相」による計算の違いについて解説します。 電気には、家庭用のコンセントに来ている**単相（Single Phase）と、工場の動力などに使われる三相（Three Phase）**があります。 ① 単相（単相2線式・単相3線式）の場合 一般家庭やオフィスの照明、パソコンなどで使われる電気です。 基本式： P(kW) = V(電圧) X Ⅰ(電流) X cosθ(力率) S(kVA) = V(電圧) X Ⅰ(電流) 【解説】 単相の場合、計算はシンプルです。電圧（V）に電流（A）を掛ければ皮相電力（VA）になり、それを1000で割ればkVAになります。 例えば、100Vで10A流れるドライヤーなら、100V X 10A = 1000VA = 1kVA です。電熱線（ヒーター）は力率がほぼ1.0なので、これはそのまま1kWと見なせます。 ② 三相（三相3線式）の場合 工場の大型エアコン、生産ラインのモーター、エレベーターなどで使われる「動力（どうりょく）」と呼ばれる電気です。ここでの計算には、魔法の数字**「√3（ルート3 ≒ 1.732）」**が登場します。 基本式： P(kW) = √3 X V(電圧) X Ⅰ(電流) X cosθ(力率) S(kVA) = √3 X V(電圧) X Ⅰ(電流) 【解説：なぜルート3なのか？】 三相交流は、電気の波（正弦波）をタイミングをずらして3本送っています。これにより、単相よりも効率よく電力を送ることができるのですが、電圧と電流の関係を計算する際、ベクトル計算によって √3 倍する必要があります。 【具体的な計算例】 電圧200V、電流50Aが流れている三相モーターの場合： 皮相電力（kVA）を求める 1.732 X 200V X 50A = 17,320VA = 17.32 kVA これが、トランスや発電機にかかる負担の大きさです。 有効電力（kW）を求める（力率80%の場合） 17.32 kVA X 0.8 = 13.86 kW これが、実際にモーターが仕事として出力できるパワー（および電力会社から請求される電力量のベース）となります。 【注意点】 三相機器の容量計算をする際、単に V X Ⅰ で計算してしまうと、実際の容量より約42%（1.732 - 1 = 0.732 なので、倍率としては1.73倍の差が出る）も小さく見積もってしまうことになります。これは設備選定において致命的なミスとなります。「三相ならルート3」は必ず覚えておきましょう。 4. kWとkVA、どちらを基準にすべきか？ 設備管理や機器選定の現場では、状況によって見るべき単位が異なります。 機器（負荷）を選ぶときは「kW」 「どれくらいの強さで冷やしたいか（エアコン）」「どれくらいの力でポンプを回したいか」といった仕事量を考えるときは、**kW（出力）**を見ます。 例：7.5kWのコンプレッサー、3.7kWのポンプなど。 電源（供給側）を選ぶときは「kVA」 その機器を動かすための「発電機」「変圧器（トランス）」「無停電電源装置（UPS）」を選ぶときは、**kVA（容量）**を見ます。 これらの供給機器は、「泡（無効電力）」も含めた全電流に対して熱的・磁気的な限界が決まっているからです。 【よくある失敗例】 「合計100kWの機材を使うから、100kVAの発電機を用意した」 → 間違いです。 機材の平均力率が0.8であれば、実際には 100kW ÷ 0.8 = 125kVA 必要です。さらに、モーターの始動時には定格の数倍の電流が流れるため、実際にはもっと大きな余裕率を見込んだkVA選定が必要になります。 5. 力率改善でコストダウン（進相コンデンサの役割） 「kVAの方が大きくなるのは分かったが、無駄な電気（無効電力）のために大きな設備を用意するのは損ではないか？」 そう思われた方は鋭いです。そこで登場するのが**「進相（しんそう）コンデンサ」**です。 工場のキュービクル（受変電設備）の中に、直方体の箱のような機器が入っているのを見たことはありませんか？ あれがコンデンサです。 コンデンサには、遅れ力率（モーターなどで発生する無効電力）を打ち消して、力率を100%に近づける効果があります。 コンデンサを設置するメリット 電気料金が安くなる（力率割引） 電力会社との契約では、力率が85%を基準として、それを上回ると「基本料金の割引」、下回ると「割増」が適用される制度が一般的です（日本では力率1%ごとに基本料金が割引・割増されます）。 設備の容量を有効に使える 力率を改善すれば、同じkVAのトランスでも、より多くのkW（負荷）を接続できるようになります。 例：100kVAのトランスで、力率0.8なら80kWまでしか使えませんが、力率1.0に改善すれば100kWまでフルに使えます。 電力損失（ロス）の低減 無駄な電流が減るため、配線での熱損失が減り、省エネにつながります。 まとめ：単位の違いは「コスト」と「安全」に直結する 最後に要点をまとめます。 kW（キロワット）：実際に仕事をする電力（中身のビール）。 kVA（キロボルトアンペア）：設備容量として必要な電力（ジョッキの大きさ）。 力率：kWとkVAをつなぐ係数。モーター類が多いと力率は下がる。 計算の鉄則：三相の場合は必ず √3（1.732）を掛けることを忘れない。 電気設備を計画・管理する際、「kW」だけで計算していると、思わぬ容量オーバーやブレーカートリップを招きます。逆に「kVA」と「力率」を正しく理解し、適切にコンデンサなどで管理すれば、設備の安定稼働だけでなく、電気料金の大幅な削減にもつながります。 カタログの仕様欄にある小さな「kW」と「kVA」の違い。そこには、電気を安全かつ効率的に使うための重要なヒントが隠されているのです。

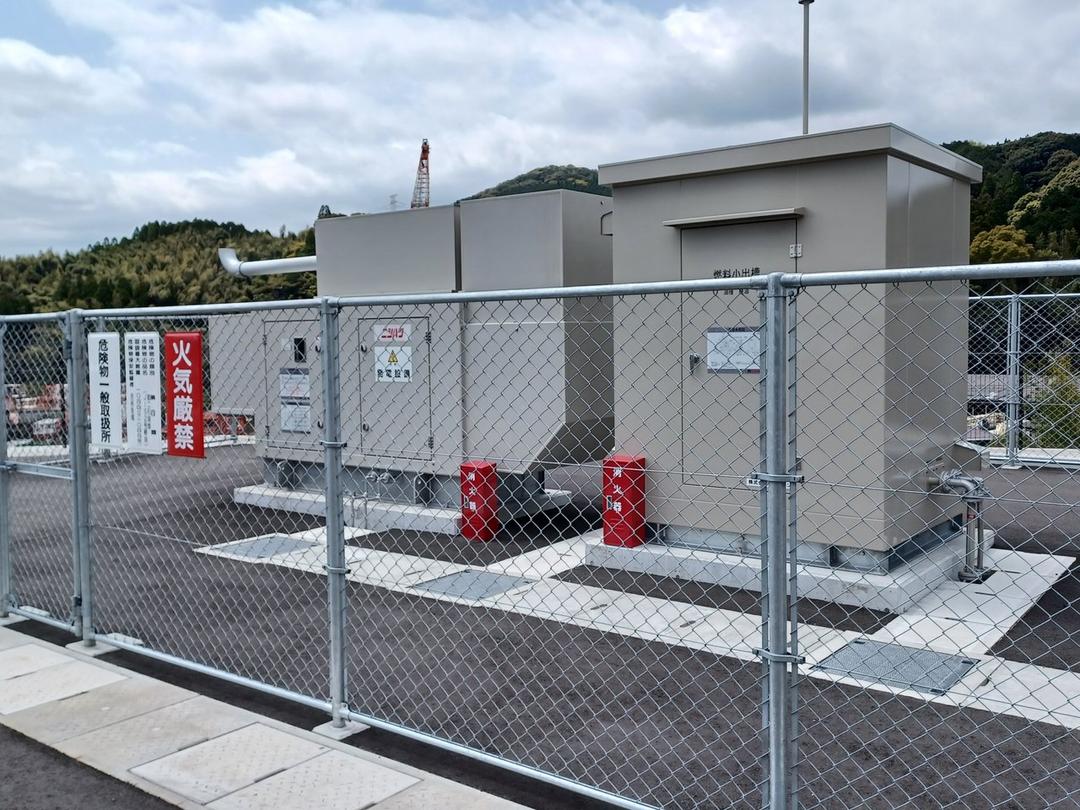

キュービクルの離隔距離は「原則3m」ですが、消防署の構造確認や認定品の使用、隣接建物の構造などの条件が整えば「1m」まで縮められる場合があります。特に耐火建築物が近い場合や、扉・換気口の向きを変える、遮蔽板を付けるなどの措置で安全性が確保できれば縮小が認められやすくなります。離隔距離は一律ではなく、現場状況と消防署の判断によって大きく変わるため、早期の協議と技術資料の準備が鍵となります。

キュービクルの離隔距離ってなに？──基本は3m、でも条件次第で変わる複雑なルールを解説 工場やビル、商業施設の敷地内でよく見かける金属製の箱──これが高圧受電設備「キュービクル」です。高圧の電気を受電し、安全に低圧へ変換する重要な設備ですが、設置する際には必ず「離隔距離（安全距離）」が求められます。 「キュービクルのそばに建物を建ててはいけない」「基本3mは離さないといけない」といった話を耳にしたことがあるかもしれません。しかし実際には、この離隔距離は状況次第で1mに縮めることも可能であり、隣接建物の構造やキュービクル自体の仕様・認定の有無によって大きく変動します。 今回は、専門家に相談する前にぜひ知っておきたい「離隔距離の考え方」をわかりやすく整理し、キュービクル計画の実務的なポイントを解説します。 ◆ 離隔距離とは？なぜ必要なのか 離隔距離とは、キュービクルと周囲の建築物・構造物・敷地境界などとの間に必要とされる安全のためのスペースです。目的は主に以下の3つです。 火災延焼の防止 キュービクルから延焼、または周囲からキュービクルへの延焼を防ぐ。 保守作業の安全確保 扉を開けて点検するための作業スペースを確保する。 高圧設備としての法的安全基準遵守 電気設備技術基準に適合するための要求。 これらを満たすために、原則として3mの離隔が必要とされるのが一般的な考え方です。 しかし、ここからが重要です。 ◆ 原則3mは「絶対」ではない──1mでOKになるケースがある理由 多くの現場で 「敷地が狭いから3mも離せない…」 「消防が1mで良いと言っているところもあると聞いた」 といった相談が上がります。 これは実際に正しい情報で、以下の条件を満たすことで1m程度に縮めることが可能になります。 ① 所管の消防署による個別判断（構造確認） 消防署は、配置図・立面図・仕様書などの資料提出を受け、 延焼の可能性が低いと判断すれば、3m → 1m に縮小を認めることがあります。 よくある判断基準は以下です。 キュービクルが耐熱性の高い鋼板・不燃材で構成されている 放熱部が隣接建物に向いていない 扉や点検口が安全側に向けられている 遮蔽板や防火区画による保護がある 要は「火災リスクが低く、安全性が確保されている」と判断されればよいのです。 ② 認定品・推奨品を使用する場合 メーカーが取得している以下のような認証や試験成績も有効な根拠となります。 日本消防検定協会の認定 鋼板厚や耐火性に関する性能試験の成績書 延焼防止措置に関する各種資料 JEM・JIS等の規格適合証明 消防署は客観的に安全性が証明されているかを重視します。 そのため、認定品や推奨品を使用していると「1m設置」が認められやすくなります。 ◆ 隣接する建物の構造によって離隔距離は大きく変わる 離隔距離の判断で非常に大きいのが、近くにある建物の構造区分です。 ● 隣接建物が「耐火建築物」の場合 鉄筋コンクリート造・鉄骨耐火造など → 延焼リスクが低いため、1mでOKになることが多い。 ●「準耐火建築物」「木造」の場合 → 可燃性が高いため、3mが原則。 ただし、キュービクル側で措置（遮熱板・扉向き変更など）を行うことで縮小できるケースもある。 ● 隣接地が空地の場合 → 1mにしても問題ないと判断されるケースが多い。 つまり、「何m離せばいいか」はキュービクル単体では決まりません。 周囲環境も含めた全体計画の中で決まるということです。 ◆ 扉位置や換気口の向き変更で条件を満たすことも多い 消防署が最も気にするのは、 熱や火花が延焼要因となる方向に向いていないか という点です。 そのため、次のような小さな設計変更が大きな効果を持ちます。 扉の向き→隣地側ではなく敷地内部へ向ける 換気口の向き→建物の壁面から逆方向に向ける 放熱部を背面に逃がす 点検スペースを道路側に確保する 現場では、 「扉の向きを90度変えたら1m配置が認められた」 「隣地側に遮蔽板を1枚付けただけでOKになった」 というケースも珍しくありません。 ◆ 実務的には“消防署協議”が最重要 離隔距離は法令に明確な数字が書かれている分野ではなく、 “消防署ごとの判断”が大きく影響する分野です。 よって、現実的に最も大切なのは以下のプロセスです。 設置予定位置の図面を用意する キュービクルの仕様書・認定証明を準備する 早い段階で所管消防署と相談する 必要に応じてメーカーや電気工事会社が技術資料を追加提出する 消防署の指導内容を踏まえて配置計画を微調整 この流れを踏めば、 「本当は1mで行けるはずなのに3m必要だと言われてしまった」 というトラブルを防ぐことができます。 ◆ まとめ：離隔距離は“3mが基本”だが“1mで十分な場合も多い” キュービクルの離隔距離は一律ではなく、多くの要因が絡みます。 原則は3m ただし 消防署の構造確認で安全性が示せれば1mに縮小可能 認定品・推奨品の使用は大きなプラス要素 隣接建物の構造（耐火か木造か）で大きく変動 扉向きや換気口の方向の変更で対応できることも多い 敷地条件が厳しい場合でも、諦める必要はありません。 重要なのは、早い段階での消防署協議と、技術資料に基づく安全性の説明です。 キュービクル設置は専門性の高い分野ですが、ポイントを押さえればスムーズに進めることができます。 計画段階で悩んだ際は、電気工事業者や設備メーカーとも相談しながら、最適な設置方法を検討していくとよいでしょう。

空調の能力表記には「kW」「kcal/h」「馬力（HP）」の3種類があり、それぞれ熱量や出力を示す単位です。kWは国際標準のSI単位で、最近の家庭用エアコンに多く使われます。kcal/hはかつて主流だった熱量単位で、古い機器に見られます。馬力は業務用エアコンで今も一般的な表現です。単位ごとの換算関係を理解し、用途や空間に適した能力を選定することが、快適で効率的な空調設計には不可欠です。

空調の「能力」って何？～kW、kcal/h、馬力の違いと意味を徹底解説～ 空調機器、特に業務用や家庭用エアコンのカタログや仕様書を見ていると、能力を示す単位として「kW」「kcal/h」「馬力（HP）」など、複数の表記が並んでいるのを見かけます。これらは一体何を意味しているのでしょうか？また、どの単位で能力を比較すればよいのでしょうか？ 今回は、空調設備の能力表記に使われるこれらの単位について、それぞれの意味と違い、そして実際の選定にどう活かすかを分かりやすく解説します。 1. 空調の「能力」とは？ まず大前提として、「能力」とは何を指すのでしょうか。空調機器における能力とは、一般的に「ある空間に対して冷暖房を行う力」、すなわち冷房能力・暖房能力を数値化したものです。 この能力が大きいほど、広い空間や外気の影響を受けやすい場所でもしっかりと温度調整ができるということになります。逆に、能力が小さければ、空間がなかなか冷えない・暖まらないという事態になりかねません。 2. 空調能力の3つの代表的な表記方法 空調の能力は、主に以下の3つの単位で表記されることがあります。 kW（キロワット） kcal/h（キロカロリー毎時） 馬力（HP、Horsepower） それぞれの単位の意味と特徴を順番に見ていきましょう。 3. kW（キロワット）とは？ 「kW」は国際単位系（SI）で用いられる電力・熱量の単位で、日本の最新の機器や業界標準においても最も一般的な表記です。 空調機において「冷房能力：5.6 kW」とあれば、それはそのエアコンが最大で5.6キロワット分の熱を空間から取り除ける、つまり冷やすことができるという意味です。 ✅ メリット SI単位系であり、世界的に標準化されている 他の電気機器と比較しやすい 実際の消費電力（電気料金）との関係も把握しやすい ✅ 参考：1 kW は何 kcal/h？ 1 kW ≒ 860 kcal/h これは、1時間あたりに860キロカロリー分の熱を移動できるということになります。 4. kcal/h（キロカロリー毎時）とは？ 「kcal/h」は、かつて日本国内で広く使われていた空調能力の表記方法です。食品のカロリー表示と同じ「カロリー（cal）」に基づいた単位で、熱量をより感覚的に表すものです。 たとえば、「冷房能力：2800 kcal/h」と表示されていれば、そのエアコンは1時間に2800キロカロリーの熱を除去できるという意味です。 ✅ メリット 熱量としての感覚がつかみやすい（例：体が消費するカロリーなどと同じ単位） 古い資料や機器、業界人の会話では今でもよく使われる ✅ デメリット 国際標準ではない SI単位（kW）への換算が必要になることもある ✅ 参考換算式 1 kcal/h ≒ 1.163 W 1 kW ≒ 860 kcal/h 5. 馬力（HP、Horsepower）とは？ 「馬力」という言葉は、エンジン出力の単位として自動車やバイクなどでおなじみですが、空調機器の世界でも古くから使われている単位です。日本の空調業界では「冷房1馬力 ≒ 約2.8 kW」とするのが一般的です。 ただし、注意すべき点は、ここでいう「馬力」はエンジンなどの機械出力としての馬力ではなく、**空調専用の能力換算としての“馬力”**であるということです。 ✅ 1馬力の定義（空調業界での目安） 1馬力（冷房） ≒ 約2.8 kW ≒ 約2,400 kcal/h ただし、実際の機種によって多少のばらつきがあるため、目安として用いるのが基本です。 ✅ メリット 業務用エアコン（特にパッケージエアコン）などで今も主流の表記 能力感がひと目で分かりやすい（例：「3馬力」＝中規模オフィス用） ✅ デメリット 国際的には使われない 実際の能力（kWやkcal/h）とずれることがある 6. 実際にどう比較する？換算早見表 単位 換算値（目安） 1 kW 約 860 kcal/h、約 0.36 馬力 1 馬力 約 2.8 kW、約 2400 kcal/h 1 kcal/h 約 0.00116 kW、約 0.00042 馬力 7. 使用シーンによる使い分け ● 家庭用エアコン → 「kW」が主流 最近の家庭用エアコンは、ほぼすべて能力表示が「kW」で統一されています。冷房能力2.2kW、暖房能力2.5kWなど、仕様書やカタログにもはっきり記載されています。 ● 業務用エアコン → 「馬力」表示が多い ビル用マルチ、パッケージエアコンなど業務用空調では、いまだに「○馬力」といった表記が主流です。これは施工業者や建設関係者の間で、「馬力」という単位が習慣として浸透しているためです。 ● 古い設備や資料 → 「kcal/h」も確認すべき 古い機器では、kcal/hで能力が表示されていることもあるため、読み替えや換算が必要です。 8. 空調能力の選定における注意点 単位を理解した上で、実際に空調機を選定する際は以下のような点にも注意しましょう。 単純な広さだけでなく、用途（事務所、厨房、店舗など）や断熱性、方角、窓の大きさなども考慮する 過不足のない能力が最も経済的（大きすぎても無駄、小さすぎると効かない） 省エネ性能（COP、APFなど）も併せて確認する 実際の電力消費量（定格消費電力）と冷暖房能力は別物である まとめ 空調機器の「能力」表記は、目的や使用環境によって「kW」「kcal/h」「馬力」などの異なる単位が使われています。それぞれの意味を正しく理解し、必要に応じて換算しながら比較・選定を行うことが、快適で効率的な空間づくりの第一歩です。 特に近年は、kW表記が標準化されつつありますが、実務においては「馬力」や「kcal/h」の表記とも向き合わなければならない場面が少なくありません。 本コラムを通して、空調能力に関する単位の理解が深まり、実際の機器選定や提案業務に役立てていただければ幸いです。

電設盤やキュービクルは、過酷な屋外環境下で使用されることが多く、塗装仕様の選定が機器の耐久性や安全性に大きく影響します。特に塩害地域では「耐塩」「重耐塩」仕様が重要ですが、その基準はメーカーごとに異なるため注意が必要です。本コラムでは、業界標準や主要メーカーの塗装仕様を比較し、最適な選定に役立つ情報をまとめています。

電設盤・キュービクルにおける標準塗装・耐塩塗装・重耐塩塗装について 電設盤やキュービクルは、電気設備の中枢を担う重要な機器であり、その品質や耐久性は施設全体の安全性や信頼性に直結します。中でも、屋外に設置されることの多いキュービクルは、紫外線、雨、風、さらには塩害など、過酷な自然環境に常時さらされるため、塗装仕様の選定が極めて重要な要素となります。 特に海岸地域や工業地帯などでは、「耐塩」や「重耐塩」仕様の必要性が高まりつつあり、従来の標準塗装では十分な耐久性を確保できないケースも増加しています。一方で、「耐塩」「重耐塩」といった用語は一見共通のように見えても、実際にはメーカーごとに塗料の種類や膜厚、試験方法、素材の使い分けなどが異なっており、選定や比較の際には注意が必要です。 本コラムでは、業界標準となっているJEMA（日本電機工業会）規格をはじめ、主要メーカー（内外電機、日東工業、他）の標準塗装および耐塩・重耐塩塗装の仕様について、最新の情報をもとに整理・比較し、設置環境に応じた最適な塗装仕様の選定に役立つ知見をご提供します。 1. 業界の標準色と背景 JEMA（日本電機工業会）の標準色 JEM‑1135『配電盤・制御盤及びその取付器具の色彩』（1977年制定）により、マンセル 5Y7/1（ベージュ） を標準色と規定し、光沢基準・測定方法も明示されています。 さらに JEM‑1387（1980年）では、高圧受変電設備機器にも同色を適用し、機器間の色彩調和を図っています。DiaryWind これにより、1980年代以降日本の電設機器業界では**5Y7/1（ベージュ系）**が広く標準色として定着しました。一方、2.5Y9/1（クリーム色）を併用するケースや屋内外で使い分けるメーカーも存在します。DiaryWind 2. 各メーカーの塗装仕様 2.1 内外電機（ナイガイ電機） 箱体素材は SEHC（亜鉛めっき鋼板）、塗装は耐侯・耐塩性に優れた粉体塗装を採用。 標準色は「ナイガイベージュ」（日塗工 P25‑70B、マンセル5Y7/1）。指定色や耐塩／重耐塩塗装への対応も可能としています。内外電機 2.2 日東工業 受電設備（キュービクル）の標準シリーズでも ライトベージュ（LB色＝5Y7/1） を採用。同色の指定（マンセル5Y7/1、日塗工 G25‑70B）を明記しています。ManualZilla 2.3 その他メーカー 曙（EOキュービクル）でも、「耐侯・耐塩性に優れた粉体塗装」で、標準色ベージュ（5Y7/1）を採用し、指定色にも対応しています。manualzz.com 3. 塗装基準：環境別区分と試験方法 3.1 分電盤標準化協議会の分類 設置環境に応じた塗装仕様の分類として、以下が挙げられます： 屋内仕様 屋外仕様 耐塩仕様 重耐塩仕様 耐酸仕様 耐アルカリ仕様ガオの筐体設計　設計の勘所 3.2 試験基準と寿命目安 分電盤標準化協議会資料による分類基準では、試験時間で仕様を区別しています： 環境 特性 試験内容 標準（屋内） シンプルな環境 耐塩水噴霧試験120時間（5サイクル） 耐塩（屋外・海岸から300 m～1 km） やや塩害あり 耐塩水噴霧試験240時間（10サイクル）または500時間（20回） 重耐塩（海岸から300 m以内） 塩害厳しい 耐塩水噴霧試験1,000時間（40サイクル） 耐酸／耐アルカリ 酸性またはアルカリ性ガス環境 5 % H₂SO₄（または Na₂CO₃/NaOH）浸漬120時間（耐酸／耐アルカリ）川村工芸 4. 各メーカーによる重耐塩仕様の事例 4.1 設計・製作.COM（マエショウ） 重耐塩仕様は海岸から300 m以内の屋外設置を対象とし、ZAM（耐食性高めの鋼板）や SUS304 などの素材を使用。 塗料はフッ素樹脂系（溶剤塗装）、ポリエステル樹脂系（粉体塗装）を採用。塗装膜厚は素材や外内面で調整されており、明確な数値は個別相談としています。屋外盤 設計・製作.COM 4.2 一般対応・注意点 「重耐塩」という名称でも、実際の仕様はメーカーごとに異なります。素材選定（ZAMやステンレスなど）、塗料選定、膜厚、施工方法（粉体 vs 溶剤塗装）など、企業ごとの独自基準が多いため、詳細は都度確認が必要です。 5. 総括とガイドラインの方向性 5.1 標準仕様（屋内・一般環境） JEMA規格による5Y7/1ベージュ色が業界標準として確立。 多くのメーカー（内外電機、日東工業、曙など）が粉体塗装＋ベージュ色を採用し、指定色対応も可能としています。 5.2 耐塩・重耐塩の選定目安 耐塩仕様：海岸から300 m～1 km程度の屋外環境 → 耐塩水噴霧試験240～500時間。 重耐塩仕様：海岸から300 m以内の過酷な環境 → 耐塩水噴霧試験1,000時間。 5.3 メーカーごとの差異 メーカーにより、素材（ZAM／SUS304等）・塗料（フッ素系／ポリエステル粉体）・塗装方法（粉体／溶剤）・膜厚などが異なるため、カスタマイズ要件の具体的提示が重要です。 また、耐酸や耐アルカリ仕様も選択肢としてあるが、対応するメーカーや試験基準は限られます。 6. （参考）関連業界基準・補足情報 キャビネット工業会や 日本配電制御システム工業会（JSIA‑T1020）、JIS K‑5981（合成樹脂粉体塗膜） などが塗装技術指針や基準を提供。硬度、付着性、耐候性など、多角的な評価視点があります。ガオの筐体設計　設計の勘所 セラム（エンバイロ・ビジョン社）のような高耐食・高耐久塗料（例：ZC‑500など）では、耐塩水噴霧試験で 10,000～20,000時間という高耐久性を持つ製品例も存在します。ただし、キュービクルメーカーがこれらを標準的に採用しているケースは限定的です。エンバイロ・ビジョン株式会社 | 7. まとめ（4000字に迫る内容として整理） 標準色（5Y7/1ベージュ） は、JEMAの規格と複数メーカーの標準仕様により確立。指定色対応も一般的。 塗装種別は、屋内／屋外／耐塩／重耐塩／耐酸／耐アルカリの6分類があり、使用環境に合わせて選ぶことが推奨されます。 耐塩・重耐塩仕様の判断基準としては、主に塩水噴霧試験時間（240～1,000時間）が目安。 具体的な仕様についてはメーカーごとに独自仕様が多く、ZAM・SUS素材・塗料系統・膜厚・施工法などが異なるため、個別相談が必要。 補足として、標準化団体（キャビネット工業会／JSIA／JIS） が提供する技術ガイドラインも参照すべき重要な情報源です。

ブレーカーは電気回路の異常（過電流・漏電・短絡など）を検知し、自動で電気を遮断する安全装置です。主な種類には、配線用遮断器、漏電遮断器、安全ブレーカー、主幹ブレーカー、ノーヒューズブレーカー、高圧遮断器、電子ブレーカー、オートブレーカー、モーターブレーカーがあり、それぞれ用途や特徴が異なります。特にモーターブレーカーは工場設備のモーター保護に重要です。正しい選定と理解が電気設備の安全・効率に直結します。

【保存版】ブレーカーの種類とそれぞれの意味・用途を徹底解説 現代社会において電気は生活や産業活動に欠かせない存在です。しかし、電気は便利である一方で、漏電や過電流、短絡（ショート）などのトラブルが発生すると、火災や感電といった重大な事故に繋がる恐れがあります。そうした事故を未然に防ぐために欠かせないのが「ブレーカー」です。 本記事では、私たちの生活や産業で使用されるブレーカーの種類・役割・用途について詳しく解説します。家庭用から産業用まで、幅広い種類のブレーカーを網羅してご紹介。特に**「モーターブレーカー」**も含め、電気設備の安全を守る多様なブレーカーの知識を深めていきましょう。 ブレーカーとは？ ブレーカー（Circuit Breaker）は、電気回路に異常（過電流・短絡・漏電など）が発生した際に、自動的に回路を遮断する保護装置です。家庭では「ブレーカーが落ちた」という表現で馴染みがありますが、その仕組みは非常に重要かつ精密です。 ブレーカーの主な役割は以下の通りです： 過電流保護：許容量以上の電流が流れた場合に遮断。 短絡保護：回路内でショートが起こったときの遮断。 漏電保護：絶縁不良などで電流が外部へ漏れた際の遮断。 機器保護：設備やモーターなどの電気機器の故障を防ぐ。 では、ブレーカーの種類ごとの特徴や用途について詳しく見ていきましょう。 主なブレーカーの種類と用途 1. 配線用遮断器（MCCB：Molded Case Circuit Breaker） 特徴： 樹脂製ケースに収納された構造で、安全性と堅牢性が高い。 過電流・短絡に対して動作。 用途： 家庭や商業施設の分電盤。 空調・照明・コンセント回路などの保護に使用。 2. 漏電遮断器（ELCB／RCD：Earth Leakage Circuit Breaker） 特徴： 漏電（地絡）を検知して電流を遮断。 感電防止や火災予防に効果的。 用途： 台所・洗面所・浴室など水回りの電気回路。 漏電リスクの高い工場設備や仮設電源にも活用。 3. 安全ブレーカー（安全遮断器） 特徴： 各回路（部屋ごとや機器ごと）に設けられる小型ブレーカー。 落ちた回路だけを個別に遮断可能。 用途： 家庭の分電盤やビルの配線。 テレビ・電子レンジ・冷蔵庫などの個別回路に使用。 4. 主幹ブレーカー（メインブレーカー） 特徴： 家全体の電力を一括管理。 契約アンペアを超えると自動遮断。 用途： 一戸建てやマンションの電気供給元に設置。 建物全体の過負荷対策。 5. ノーヒューズブレーカー（NFB：No Fuse Breaker） 特徴： 名前の通りヒューズ不要。 過電流時に電磁・熱機構で遮断し、復旧もスイッチ操作のみで可能。 用途： ヒューズ交換が困難な工場や機械設備。 メンテナンス性重視の施設。 6. 高圧遮断器（VCB／GCB） 特徴： 高電圧（6600V以上）に対応。 真空（VCB）やガス（GCB）による絶縁・遮断機構。 用途： 発電所・変電所・大規模プラント。 電力会社のインフラ設備。 7. 電子ブレーカー（デジタルブレーカー） 特徴： 電子回路・マイコンで制御され、高精度な動作が可能。 電流使用状況に応じて最適制御。 用途： 商業施設や飲食店など、契約電力を抑えて効率よく電気を使いたい場合。 電気代削減、契約容量の見直しなど。 8. オートブレーカー（自動復帰型ブレーカー） 特徴： 遮断後、自動的に復旧可能な機構を備える。 遠隔監視や無人施設での利用が可能。 用途： 通信機器、基地局、無人監視設備など。 停電リスクを最小化したい場所。 9. モーターブレーカー（モーター保護用遮断器） 特徴： モーター専用に設計されたブレーカー。 過電流、拘束（ロックローター）、過負荷、短絡を検出してモーターを保護。 電磁接触器やサーマルリレーと組み合わせて使用されることが多い。 用途： コンベア、ポンプ、ファン、加工機械などのモーター保護。 工場設備やビルの機械室など、モーターの多い現場で重宝。 メリット： モーターの故障による生産停止を防止。 モーター寿命を延ばし、保守コストを削減。 ブレーカー選定時の注意点 ブレーカーを選ぶ際には、以下の点をしっかり確認する必要があります： 定格電流：回路に流れる最大電流に見合った容量か。 遮断容量：想定される短絡電流を安全に遮断できるか。 用途：家庭用なのか、産業機器用なのか。 設置場所：屋外や湿度の高い環境では防塵・防水仕様が求められる。 復旧方法：遠隔操作が必要か、手動での操作か。 法令・規格：PSEマーク、JIS、IECなどの認証取得品か確認。 まとめ ブレーカーは、私たちの生活や産業の「電気の安全」を守る最後の砦です。その種類によって、保護対象や遮断の仕組み、用途が大きく異なります。特にモーターブレーカーは、産業分野で多用される電動機を守るための専門的な装置であり、現場の安定稼働に欠かせません。 ▼本記事で紹介したブレーカーの種類（再確認）： 種類 主な用途 配線用遮断器 一般回路の過電流・短絡保護 漏電遮断器 漏電・感電防止 安全ブレーカー 各回路ごとの保護 主幹ブレーカー 建物全体の電力制御 ノーヒューズブレーカー 工場・設備での高い安全性とメンテ性 高圧遮断器 発電所・変電所などの高圧設備 電子ブレーカー 精密制御と電力効率化 オートブレーカー 無人設備・遠隔操作用 モーターブレーカー モーター専用の保護と故障防止 安全で効率的な電気利用のためには、ブレーカーの知識をしっかり持ち、目的や環境に合った選定が欠かせません。いざというときに備え、今一度ご自宅や職場のブレーカーを点検してみてはいかがでしょうか。
