高圧電線の種類と必要性を徹底解説 ― 受変電設備に不可欠な理由と選定の基本 ―
高圧電線とは何か 高圧電線とは、一般的に交流600Vを超え、7,000V以下の電圧で使用される電線を指します。主に工場、ビル、病院、商業施設、集合住宅などで使用され、電力会社から供給される電気を受変電設備まで安全に引き込むために欠かせない存在です。 低圧電線と比べて高い電圧を扱うため、絶縁性能・耐久性・安全性が厳しく求められます。 高圧電線は、電力の安定供給だけでなく、感電事故や地絡事故、火災リスクを防ぐ重要な役割を担っています。
高圧電線が必要とされる理由
1. 大容量電力を効率よく送電できる
高圧送電の最大の理由は、電力損失を抑えることです。電圧を高くすることで電流を小さくでき、送電時の発熱や損失を減らせます。特に工場や大型施設など、大きな電力量を消費する場所で高圧電線の使用が不可欠となります。
2. 設備の小型化・コスト削減
低圧で大量の電流を流すと太い電線が必要ですが、高圧なら電線サイズを抑えつつ大量の電力を供給できます。これにより、配線スペースや材料コストが削減でき、設備の合理化につながります。
3. 安全性・信頼性の確保
高圧電線は長期使用や過酷な環境に耐えられるよう設計されています。適切な種類を選べば、絶縁劣化や短絡事故を防ぎ、安定した電力供給につながります。
高圧電線の主な種類
CVケーブル（架橋ポリエチレン絶縁ビニルシースケーブル）
最も広く使用されている高圧電線
特徴: 架橋ポリエチレン絶縁、耐熱性・耐水性・電気特性に優れる
定格電圧: 3.3kV、6.6kV
用途: 受変電設備、地中配線、建物引込
軽量で、紙絶縁ケーブルに比べて施工性が良い
CVTケーブル（三心一括型CVケーブル）
三相回路を一体化した高圧ケーブル
用途: 高圧受電幹線、キュービクル内配線
特徴: 施工時間短縮、省スペース、結線ミス防止
OFケーブル（油浸紙絶縁ケーブル）
絶縁紙に絶縁油を含浸させた旧来型高圧電線
特徴: 絶縁性能は高いが、保守・管理が必要
注意点: 油漏れリスク・定期的なメンテナンス負担

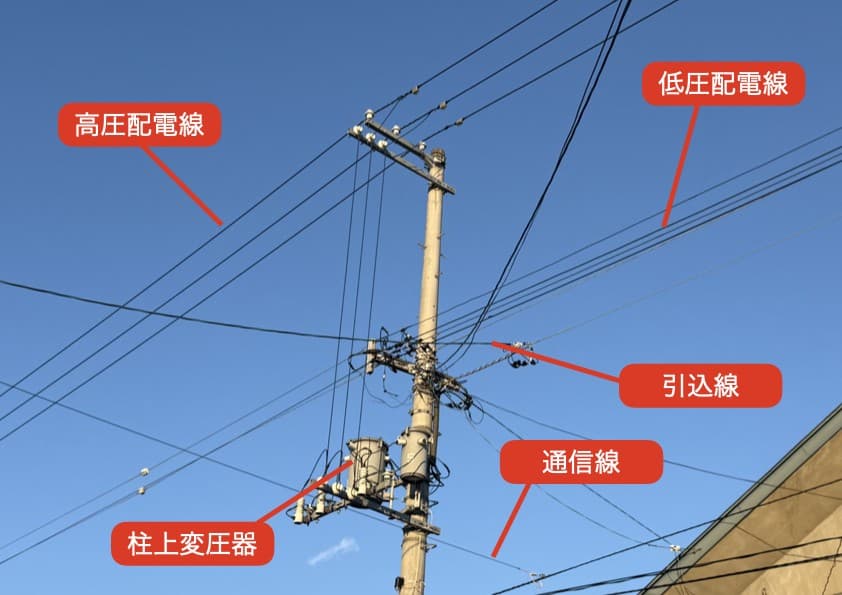

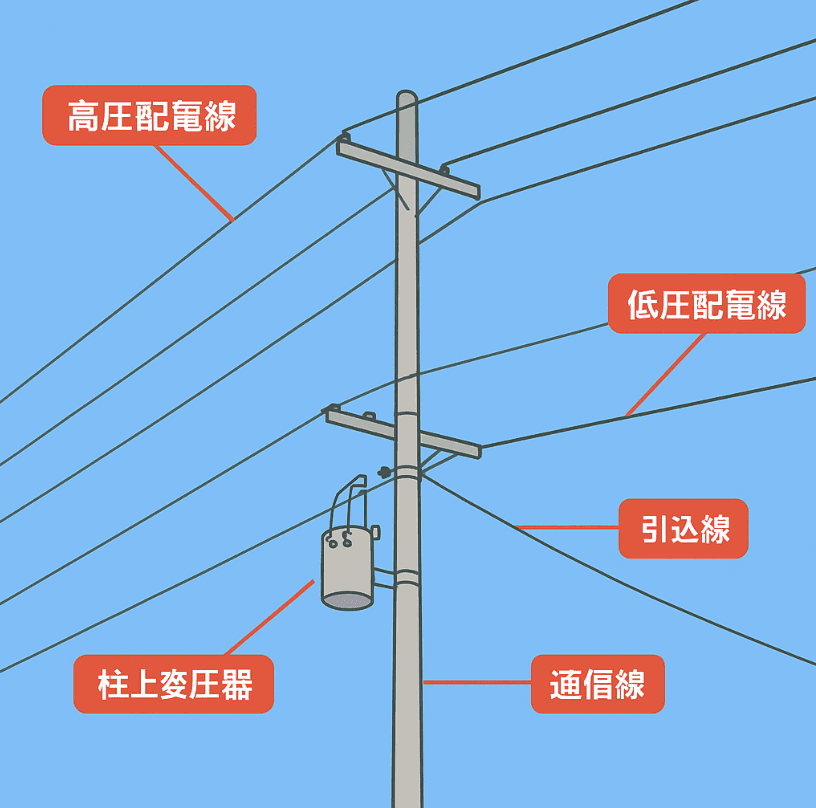

高圧架空電線（ACSRなど）
屋外の架空配電線として主に使用
用途: 電柱間配線、屋外高圧送電
特徴: 軽量で高い引張強度
高圧電線選定時のポイント
使用電圧・許容電流の確認
定格電圧・負荷電流を考慮し、適合しない電線は事故の原因になるため注意が必要です。敷設環境
屋外：耐候性・耐紫外線
地中：耐水性・防食性
屋内：曲げやすさ・施工性
法令・規格の遵守
電気設備技術基準や内線規程に基づき選定・施工が必要です。特に高圧設備は保安責任が重く、設計段階での確認が不可欠です。
高圧電線と低圧電線の比較
項目 | 高圧電線 | 低圧電線 |
|---|---|---|
電圧 | 600V超～7kV以下 | 600V以下 |
主用途 | 受変電・幹線 | 分岐・負荷側 |
管理 | 電気主任技術者 | 比較的容易 |
危険性 | 高い | 比較的低い |
まとめ：高圧電線は電力設備の要
高圧電線は、大容量電力を安定・安全かつ効率的に供給するための重要な資材です。
用途・環境・電圧条件に合ったケーブル選定が、設備の信頼性と長寿命化に直結します。
受変電設備の新設や更新時には、高圧電線の種類や必要性を正しく理解し、法令への適合を徹底した設計・施工が重要です。
