混触防止板付き変圧器は、高圧側と低圧側の間に接地された金属板を挟み、故障時に高電圧が二次側へ流出するのを防ぐ安全装置です。特に医療機関では患者の感電死を防ぎ、精密機器工場では高額設備の焼損やノイズ故障を回避するために不可欠です。また、水害リスクのある水処理施設や不特定多数が利用する公共施設でも、人命保護の「フェイルセーフ」として重要視されます。人命と資産を保護し、インフラの信頼性を維持するために、特定の業種では妥協できない必須の設備です。

混触防止板付き変圧器の重要性と導入すべき業種：命を守る「見えない盾」

電気は現代社会の生命線ですが、一歩間違えれば重大な事故を引き起こす諸刃の剣でもあります。特に高電圧を低電圧に変換して使用する施設において、絶対に避けなければならないのが「混触（こんしょく）」という現象です。

今回は、電気設備の安全性を飛躍的に高める「混触防止板付き変圧器」について、その仕組みから、なぜ特定の業種で強く求められているのかまでを詳しく解説します。

1. 混触防止板付き変圧器とは何か？

通常の変圧器（トランス）は、高い電圧が流れる「一次側（高圧側）」と、私たちが機器を接続して使用する「二次側（低圧側）」が、絶縁物を介して隣り合っています。

混触の恐怖

もし、経年劣化や雷サージ、あるいは予期せぬ故障によってこの絶縁が破壊されるとどうなるでしょうか。一次側の高電圧（例えば6600\text{V}）が、そのまま二次側の低圧回路（100\text{V}や200\text{V}）に流れ込んでしまいます。これが混触です。

混触が起こると、家庭用コンセントや工場のOA機器に数千ボルトの電圧がかかり、接続されている機器の爆発的破損、さらにはそれを使用している人間への感電死という最悪の事態を招きます。

混触防止板のメカニズム

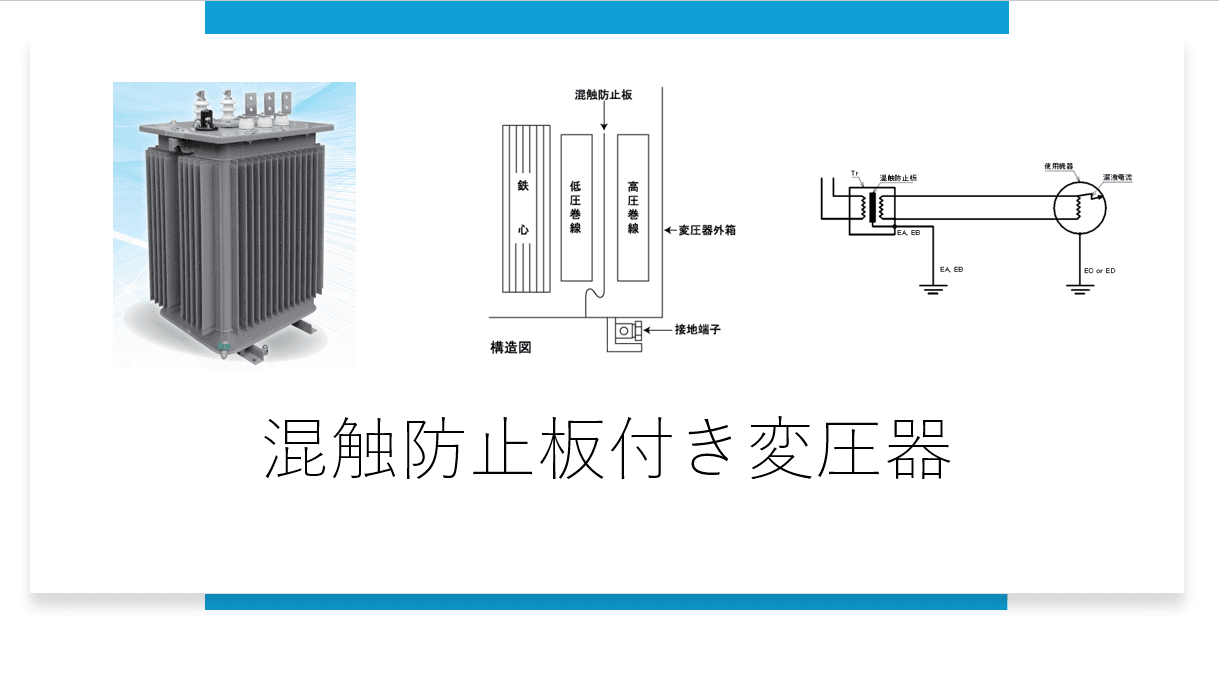

混触防止板は、一次巻線と二次巻線の間に挿入された金属製の薄い板（シールド）のことです。この板は接地（アース）されており、物理的な壁として機能します。

万が一、一次側の絶縁が破れても、高電圧は二次側へ流れる前にこの「混触防止板」に接触します。電気は抵抗の少ない接地線を通って速やかに大地へと逃がされるため、二次側の低圧回路に高電圧が侵入するのを防ぐことができるのです。

2. なぜ「特定の業種」で必要不可欠なのか

すべての施設でこの変圧器が義務付けられているわけではありませんが、特定の条件下では法規制（電気設備に関する技術基準など）や安全管理上の観点から、導入が強く推奨、あるいは必須となっています。
特に重要視される業種とその理由を見ていきましょう。

3. 導入が必須・推奨される主な業種と理由

医療機関（病院・クリニック）
- 理由：病院では「ミクロショック」への対策が極めて重要です。健康な人なら耐えられる微弱な漏電でも、心臓付近を処置中の患者にとっては致命傷になります。混触事故による高電圧の流入は、患者の命を即座に奪うことに直結するため、医用絶縁変圧器などと併せて、混触防止対策は「妥協できない絶対条件」となります。
- 設置箇所：手術室、ICU（集中治療室）、検査室などの電源系統。
精密機器・半導体製造工場
- 理由：高価な半導体製造装置や検査機器は、非常にデリケートな電子部品で構成されています。混触によって一瞬でも高電圧が流れ込めば、数億円単位の設備が一瞬で「全損」するリスクがあります。また、混触防止板には「静電シールド効果」もあり、電源ラインからのノイズを遮断して、誤動作を防ぐという副次的なメリットも大きいため、品質管理の観点からも導入されます。
- 設置箇所：クリーンルーム内の制御盤、精密測定器用電源。
水処理施設・化学プラント
- 理由：導電性の高い液体が存在する環境では、万が一の事故時に被害が広範囲に及びます。特に屋外や湿気の多い場所に設置されるモーターやポンプに電力を供給する場合、変圧器内部でのトラブルが現場作業員の感電死につながる確率が非常に高くなります。安全対策の「多重化」として、混触防止板付き変圧器が選ばれます。
- 設置箇所：排水処理ポンプ室、薬品注入設備。
学校・公共施設
- 理由：多くの人が触れる照明スイッチやコンセントにおいて、変圧器の故障ひとつで一般利用者が被災することは、施設の管理責任として絶対に避けなければなりません。「万が一故障しても、二次側（人が触れる側）には影響を出さない」というフェイルセーフの考え方が重要視されます。
- 設置箇所：校舎の受電設備、体育館の照明電源。
鉄道・通信インフラ
- 理由：鉄道信号や通信基地局などの設備は、落雷の影響を受けやすい場所に設置されることが多いです。落雷によって変圧器内部で混触が起きると、信号システムが全滅し、大事故や輸送障害を引き起こします。インフラの「継続性」と「安全性」を守るための防壁として機能します。

4. 混触防止板付き変圧器を導入するメリットのまとめ

究極の感電防止：高圧側と低圧側を物理的に分離し、人命を守ります。
設備の焼損防止：接続されているOA機器や生産設備の故障リスクを最小限に抑えます。
ノイズ遮断効果：一次側からの静電誘導ノイズをカットし、精密機器の動作を安定させます。
法的・保険的リスクの低減：適切な安全対策を講じていることで、万が一の際の法的責任や賠償リスクを軽減できる可能性があります。

5. 導入にあたっての留意点

混触防止板付き変圧器を設置する際、最も重要なのは「B種接地工事」との確実な連携です。

混触防止板そのものは、適切に接地（アース）されていなければただの金属板に過ぎません。法律で定められた接地抵抗値を維持し、定期的な絶縁抵抗測定を行うことで、初めてその機能が発揮されます。また、通常の変圧器よりも構造が複雑になるため、サイズやコストが若干上昇する傾向にありますが、それによって得られる「安心」と「リスク回避」を考えれば、極めて投資価値の高い設備と言えます。
