接地極表示板の記入方法と必要性を徹底解説｜電気設備の安全管理に欠かせない理由とは

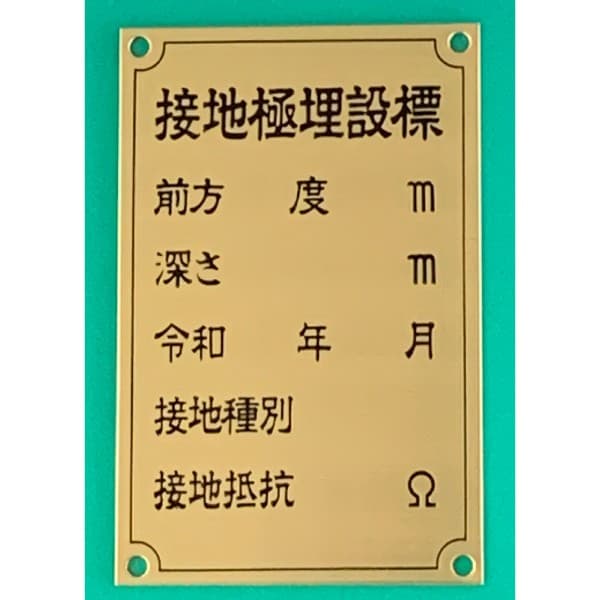

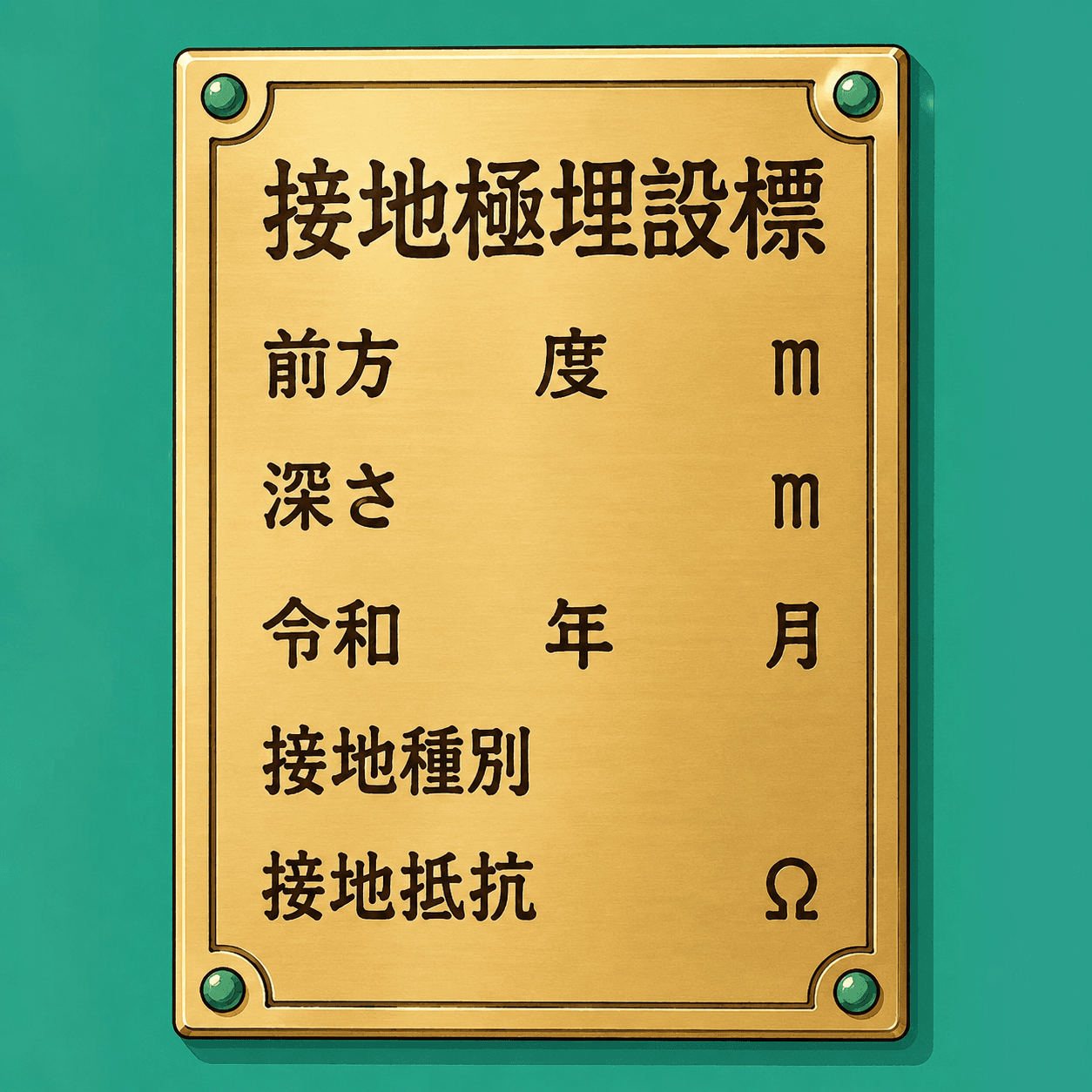

接地極表示板とは？

接地極表示板は、接地工事の状態や管理を明確に示すために設置される表示板です。主に接地端子盤や接地母線付近、分電盤、キュービクル内部などに取り付けられます。

主な記載事項

• 接地種別（例：A種・B種・C種・D種）

• 接地抵抗値

• 接地極番号

• 測定年月日

• 工事業者名

• 接地対象設備

なぜ接地が必要なのか

接地（アース）は、漏電・絶縁不良発生時に電流を大地へ逃がし、以下のようなリスクを低減します。

• 感電事故防止

• 漏電火災防止

• 雷サージ対策

• 電気機器保護

• ノイズ低減

例：金属製機器が漏電した場合、接地が無いと人体が通電し大きな危険が生じます。

接地極表示板の必要性

1. 保守点検の効率化
   どの接地で何種か、基準値を満たしているか一目でわかり、複数接地がある現場での識別と管理に不可欠です。

2. 法令・規格対応
   技術基準や内線規程では接地状態の明示が求められており、高圧設備等では設置がほぼ必須です。

3. 事故防止
   表示があれば、誤切断や共用ミス・劣化の見逃しを防止し、点検者が迅速に判断できます。

接地種別の概要

※利用条件によって異なる場合があります

接地極表示板の記入方法

• 接地種別：A種／B種／C種／D種 など（略号も可）

• 接地抵抗値：例 5.2Ω、38Ω（単位忘れずに）

• 測定年月日：例 2026年4月、2026/04/20

• 接地対象設備：例 キュービクル、分電盤、発電機など

• 接地極番号：複数接地時に E-1／EA-01 などで管理

記入例

設置場所と現場の留意点

• 接地端子盤

• 接地母線付近

• 分電盤内部

• キュービクル内部

• 接地測定端子付近

点検者が確認しやすい位置に設置することが重要です。

よくある問題と対策

• 表示が消えている：紫外線・雨で劣化。耐候性ラベルの採用推奨。

• 手書きが読めない：劣化防止のためラミネートや刻印式が有効。

• 更新されていない：古い測定値放置が多いので、定期更新が重要。

接地抵抗測定と管理の重要性

接地極表示板は接地抵抗測定と密接に関係します。抵抗悪化は漏電保護性能や感電・雷保護リスクの増加につながるため、測定値の記録・管理が不可欠です。

材質例と推奨

屋外の場合は耐候性を重視しましょう。

管理徹底のポイント

• 定期測定と年次点検の実施

• 測定後は表示内容を更新

• 複数接地番号で整理・管理

• 屋外は耐候性仕様

まとめ｜接地極表示板は安全管理の要

接地極表示板は電気安全管理の要であり、単なるラベルを超えた役割を持ちます。
特に大切なのは、

• 接地種別の明確化

• 接地抵抗値の記録

• 定期的な測定日管理

• 対象設備の明示

• 内容の定期更新

こうした「見える管理」の積み重ねが、信頼性の高い電気設備と安全を支えます。
