自家用電気工作物を設置している事業所にとって、避けては通れないのが「電気保安」の世界です。普段、当たり前のように使っている電気ですが、その裏側では法令に基づいた厳格な維持管理が行われています。

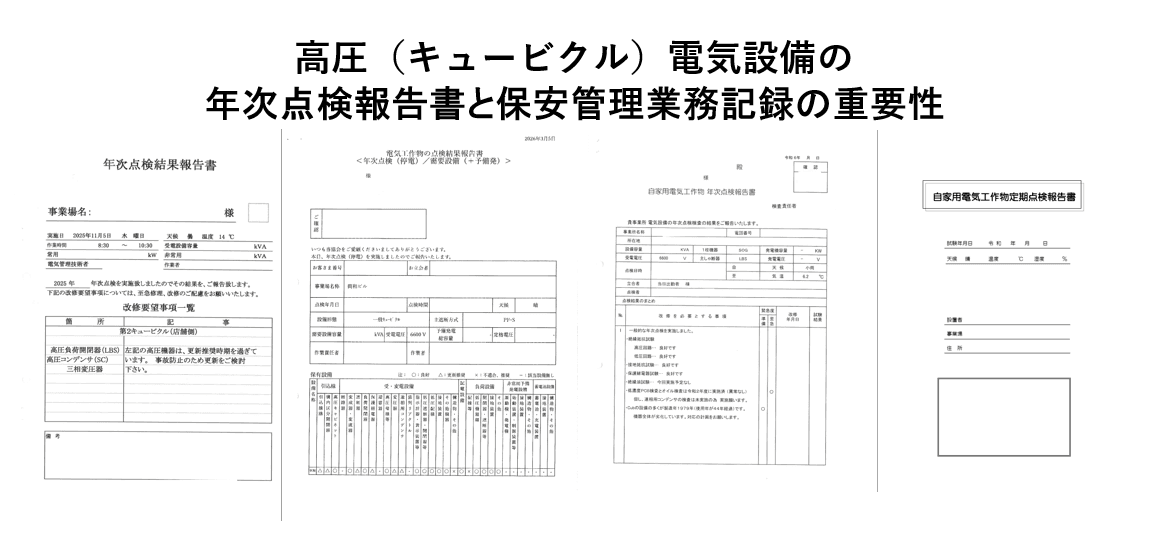

その管理の成果物であり、いわば「建物の電気設備の健康診断書」とも言えるのが、年次点検報告書や電気保安管理業務記録（点検結果報告書）、あるいは保安管理業務結果報告書と呼ばれる書類です。

今回は、これらの報告書がなぜ必要なのか、何が記載されているのか、そして経営者や設備担当者がどのようにこれを読み解き、活用すべきかを詳しく解説します。

1. 報告書の法的背景と役割

まず、なぜこれらの報告書が存在するのかという根本的な理由から整理しましょう。

日本の電気事業法では、高圧受電設備（キュービクルなど）を持つ設置者に対し、「自己責任による保安の維持」を義務付けています。具体的には、電気主任技術者を選任し（または外部委託し）、保安規定を定めて、それに則った点検を行う必要があります。

これらの報告書は、単なる「作業完了の報告」ではなく、以下の重要な役割を担っています。

• 法令遵守の証明： 法廷点検が適切に行われたことを証明する公的書類としての側面。

• 事故防止と安全確保： 絶縁不良や機器の劣化を早期に発見し、停電事故や電気火災を未然に防ぐためのエビデンス。

• 資産管理： 高価な電気設備の寿命を予測し、計画的な更新投資（修繕計画）を立てるための判断材料。

• 責任の明確化： 万が一事故が発生した際、日頃から適切な管理を行っていたことを示す「免責」のための重要な記録。

2. 各報告書の名称と違い

現場や委託先によって名称が異なることがありますが、基本的には以下の3つのパターンに集約されます。

1. 年次点検報告書
   原則として年に1回（または規定の間隔で）、全設備を停電させて行う精密検査の結果をまとめたものです。停電させることで、普段は触れない内部の清掃や、継電器（リレー）の動作試験、絶縁抵抗測定など、非常に詳細な数値データが記録されます。

2. 電気保安管理業務記録（月次・点検結果報告書）
   多くの事業所が電気保安協会や管理技術者協会などの外部機関に委託している場合に発行されます。毎月（あるいは隔月）の「月次点検（通電状態での外観点検）」の結果と、年次点検の結果を網羅した運用記録の総称です。

3. 保安管理業務結果報告書
   これは主に委託先から設置者（オーナー）に対して、一定期間（1年間など）の管理業務全体を総括して報告する際に使われる名称です。点検結果だけでなく、設備の経年劣化状況や、今後の改修提案などが含まれることが多いのが特徴です。

3. 報告書の主要な記載内容とチェックポイント

報告書を開くと、多くの数値や専門用語が並んでいます。すべてを理解する必要はありませんが、特に重要視すべき項目は以下の通りです。

• A. 絶縁抵抗測定値（MΩ：メグオーム）
  電気の「漏れにくさ」を示す数値です。

  • 基準：低圧回路の場合、0.1MΩ～0.4MΩ以上（電圧による）が必要ですが、高圧設備では通常「1000MΩ以上（オーバー）」や「∞（無限大）」といった高い数値が求められます。

  • 注意点：前回の数値と比べて急激に下がっていないかを確認します。数値の低下は湿気やホコリ、絶縁体の劣化を意味します。

• B. 接地抵抗測定値（Ω：オーム）
  漏電した際に電気を安全に地面へ逃がすための「逃げ道の作りやすさ」を示す数値です。

  • 注意点：数値が低いほど安全です。建物付近の工事などで接地極が損傷したり、土壌の変化で数値が上昇したりすることがあります。

• C. 保護継電器連動試験結果
  落雷や短絡事故が起きた際、瞬時に回路を遮断して被害を最小限に食い止める「ブレーカーのセンサー」のテスト結果です。

  • 注意点：動作時間が基準内（0.1秒単位の精度）であるかが重要です。ここが正常に動かないと、波及事故（近隣一帯を停電させる大事故）を引き起こすリスクがあります。

• D. 変圧器の温度・油量
  キュービクルの心臓部である変圧器の状態です。

  • 注意点：異常な発熱がないか、絶縁油が酸化（劣化）していないかを確認します。

4. 「指摘事項」への対応：A判定からC判定まで

報告書の中で最も重要なのが、技術者による「総合判定」や「所見・備考欄」です。一般的には以下のようなランク付けがなされます。

1. 優良（A判定）： 異常なし。継続して使用可能。

2. 要観察（B判定）： 直ちに故障するわけではないが、劣化の兆候がある。次回の点検で注視が必要。

3. 要改修（C判定）： 故障または規格外。速やかな修理や部品交換が必要。

4. 危険（D判定）： 放置すると事故に直結する。即時の使用停止や緊急工事が必要。

「指摘事項」があった場合、それは「コストの催促」ではなく「リスクの事前通知」です。多くの電気火災や突発的な停電は、このB判定やC判定を放置した結果として起こっています。

5. 報告書を「資産経営」に活かす

経営層や管理職にとって、この報告書は単なるメンテナンス記録以上の価値を持ちます。

1. 更新計画（BCP対策）の策定
   電気設備には「期待寿命」があります。

   • 高圧ケーブル：15～20年

   • 変圧器：20～25年

   • コンデンサ：10～15年

   • 遮断器：15～20年

   報告書に記載された製造年と現在の状態を照らし合わせることで、「3年後にケーブル更新のために500万円の予算が必要になる」といった、精度の高い中期修繕計画が立てられます。これにより、突発的な故障による操業停止（巨額の損失）を防ぐことができます。

2. 省エネへの足掛かり
   報告書には「負荷電流（電気がどれくらい流れているか）」や「電圧」の記録も残ります。

   • 契約電力に対して設備が過剰ではないか？

   • 力率（電気の効率）が悪くなっていないか？

   これらを分析することで、電力契約の適正化や、効率の良い最新機器への更新によるコスト削減のヒントが得られます。

6. 保存義務とデジタル化の波

電気保安管理業務記録は、法令（保安規定）により一定期間の保存が義務付けられています。一般的には3年～5年程度の保存が推奨されますが、設備の経年変化を追うためには、「設置から現在まで」をすべて保管しておくのが理想的です。

最近では、紙の報告書ではなくPDF等のデータで提供されるケースも増えています。

• 検索性の向上： 過去のデータと即座に比較できる。

• 共有の迅速化： 修理業者への見積もり依頼時に、即座に現状を伝えられる。

• 紛失リスクの低減： 担当者が変わっても、クラウド上で管理していれば引き継ぎがスムーズ。

7. まとめ：報告書は「対話」のツール

「年次点検報告書」や「保安管理業務結果報告書」は、電気主任技術者から設置者へのメッセージです。

「数値に異常はありませんでした」という一行の裏側には、何百箇所の点検と清掃、緻密な測定作業が隠されています。報告書を受け取った際は、単に受領印を押すだけでなく、以下の3つを技術者に問いかけてみてください。

1. 「前回と比較して、目立って変化した数値はありますか？」

2. 「あと何年くらい、主要な機器（変圧器など）は持ちそうですか？」

3. 「もし今、どこか1箇所だけ直すとしたら、どこが最優先ですか？」

この問いかけこそが、設備の長寿命化と、事業の安全な継続を支える第一歩となります。電気は目に見えませんが、報告書はそれを見える化してくれます。この貴重な「健康診断書」を最大限に活用し、盤石な保安体制を築いていきましょう。
