高圧受電設備に不可欠なZCTとZPDは、甚大な被害をもたらす「地絡（漏電）事故」を防ぐセンサーです。 ZCT（零相変流器）： 3本の電線の電流バランスを監視し、地絡による異常電流（零相電流）を検知します。 ZPD（零相電圧検出器）： 大地に対する電圧の歪みを監視し、異常電圧（零相電圧）を安全に検出します。 これらが「セット」で必要な理由は、他所での事故（もらい事故）による誤動作を防ぐためです。DGR（地絡方向継電器）が両者の電流と電圧の向きを比較することで、事故が「自社内」か「外側」かを正確に判別し、自社内の事故時のみ安全に電気を遮断します。
高圧受電設備（キュービクルなど）の設計やメンテナンスにおいて、外せない重要な電気機器が「ZCT（零相変流器）」と「ZPD（零相電圧検出器）」です。どちらも「アルファベット3文字で似ていて区別がつきにくい」「なぜいつも一緒にいるのかわからない」と感じる方も多いのではないでしょうか。
これらは、高圧系統で最も発生頻度が高く、かつ危険な事故である「地絡（ちらく）事故」から、設備や周囲の安全を守るための超重要センサーです。
本コラムでは、ZCTとZPDそれぞれの仕組み、明確な違い、そしてなぜこの2つが「セット」で真価を発揮するのかを、初心者にもわかりやすく徹底解説します。
ZCTとZPDの解説に入る前に、これらが戦っている相手である「地絡事故」について簡単におさらいしておきましょう。
地絡とは、電線や電気機器の絶縁（電気を遮断する性能）が劣化や災害、カラスなどの外敵接触によって破れ、電気が大地（地面）に漏れ出てしまう現象のことです。いわゆる「漏電」のスケールが大きい版（高圧版）だとイメージしてください。
高圧（6600Vなど）の地絡事故を放っておくと、以下のような大惨事につながります。
感電・火災： 漏れた電気が建物の構造物を伝わり、人が触れて感電したり、火花が散って火災になったりする。
波及事故： 自社の設備だけでなく、地域の電線路全体に影響を及ぼし、近隣一帯を巻き込む大規模な停電（波及事故）を引き起こす。
この地絡事故を瞬時に見つけ出し、主遮断器（GRやDGR）に「電気を止めろ！」と信号を送るセンサーこそが、ZCTとZPDなのです。
ZCTは Zero-phase Current Transformer の略で、日本語では「零相変流器（れいそうへんりゅうき）」と呼ばれます。 一言で言うと、「地絡によって生じた異常な電流（零相電流）を検出するセンサー」です。
ZCTはドーナツのような円盤状の形をしており、その穴の中に高圧の電線（三相3線式なら3本とも）を一括して通します。
電気の基本的な性質として、電流が流れると周りに磁界（磁力）が発生します。
正常なとき： 3本の電線に流れる電流の合計は、常にきれいに「ゼロ」になります。行きと帰りの電流が互いに打ち消し合うため、ZCTのドーナツの中には磁界が発生しません。したがって、ZCTからは何の信号も出力されません。
地絡（異常）が発生したとき： どこか1本の電線から大地へ電気が漏れると、3本の電流のバランスが崩れます。打ち消し合えなくなった分の電流（これが「零相電流 $I_0$」です）が磁界を生み出し、ZCTがそれを検知して「電流の異常」を知らせる信号を出力します。
つまり、ZCTは「電線の行き帰りの電流のバランスチェック係」と言えます。
ZPDは Zero-phase Potential Device（または Voltage Window Type Potential Device）の略で、日本語では「零相電圧検出器（れいそうでんあつけんしゅつき）」と呼ばれます。 一言で言うと、「地絡によって生じた異常な電圧の歪み（零相電圧）を検出するセンサー」です。
高圧の三相交流では、それぞれの電線と大地との間の電圧（対地電圧）は、正常時であれば均等にバランスが取れています。
正常なとき： 3線それぞれの対地電圧をベクトルとして足し合わせると、綺麗に「ゼロ」になります。
地絡（異常）が発生したとき： 1線が地面に接触（地絡）すると、その線の対地電圧は一気にゼロ（アース状態）に低下します。その代わり、残った健全な2線の対地電圧が通常の $\sqrt{3}$ 倍に跳ね上がります。この、電圧の大きなバランスの崩れ（これが「零相電圧 $V_0$」です）をコンデンサの静電容量を利用して分圧し、安全な低電圧の信号として取り出すのがZPDの役目です。
高圧回路では、直接高電圧を測定すると危険なため、ZPDの内部にあるコンデンサを使って「これくらい電圧のバランスが崩れていますよ」という情報を安全に外へ出力します。
つまり、ZPDは「大地に対する電圧のバランスチェック係」と言えます。
ここで、両者の違いを表で整理してみましょう。
項目 | ZCT（零相変流器） | ZPD（零相電圧検出器） |
正式名称 | Zero-phase Current Transformer | Zero-phase Potential Device |
監視・検出するもの | 電流のアンバランス（零相電流 $I_0$） | 電圧のアンバランス（零相電圧 $V_0$） |

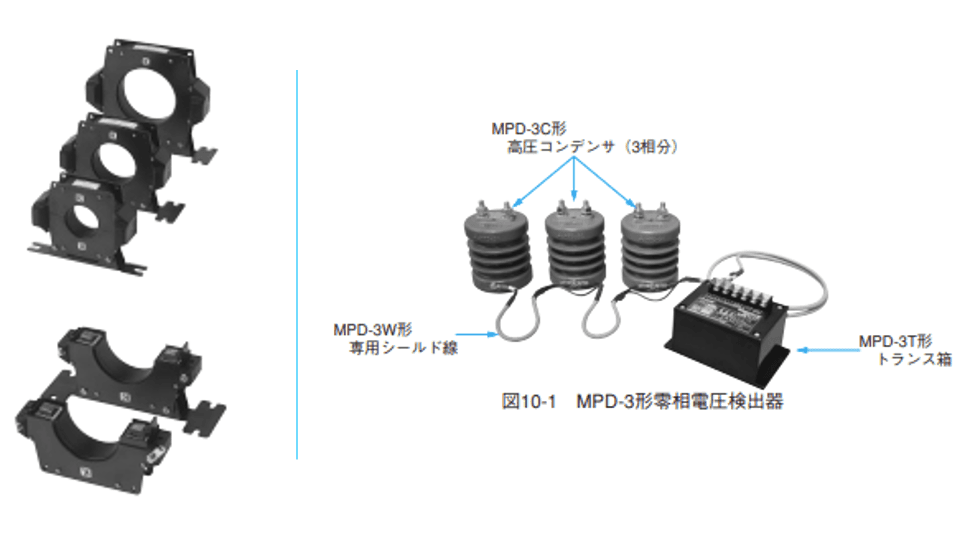

構造・形状 | 貫通型のドーナツ形状（電線を通す） | 3つのコンデンサが一体となった形状（電線を接続する） |
主な役割 | 地絡の「規模（電流の大きさ）」を測る | 地絡の「発生（電圧の歪み）」を測る |
ペアを組む継電器 | GR（地絡継電器）など | DGR（地絡方向継電器） |
「異常な電流が流れたら、ZCTだけで遮断器を落とせばいいのでは？」と思うかもしれません。実際に、自家用電気工作物ではZCTとGR（地絡継電器）だけで保護している回路もあります。
しかし、高圧受電設備（キュービクル）の主遮断装置においては、ZCTとZPDを「セット」で使い、DGR（地絡方向継電器）と組み合わせることが強く推奨、あるいは義務付けられています。
その理由は、「もらい事故（不必要な遮断）を防ぎ、自分の敷地内の事故だけを正確に切り離すため」です。これを電気の世界では「保護協調」や「方向選択性」と呼びます。
高圧の電線（特に金属シールドで覆われた高圧ケーブル）は、地面との間に「コンデンサ（対地静電容量）」を形成しています。ケーブルが長くなればなるほど、このコンデンサの容量は大きくなります。
[Image illustrating phase-to-ground capacitance (stray capacitance) in underground high-voltage cables causing zero-phase current to flow through intact circuits during an external fault]
もし、あなたの工場の外（電力会社側の電線路や、隣の工場）で地絡事故が起きたとします。
この時、事故の電気は地面を伝わり、あなたの工場の長い高圧ケーブルのコンデンサを経由して、電力会社側へと吸い込まれていきます。
このとき、あなたの工場の中にあるZCTにも、外の事故のせいで「零相電流」が流れてしまうのです。
もしZCT（電流センサー）だけで地絡を監視していた場合、ZCTは「おっ、電流のバランスが崩れたぞ！地絡事故だ！」と判断してしまいます。
本当は外の事故なのに、自分の工場が事故を起こしたと勘違いして、工場のブレーカー（遮断器）を落として全館停電させてしまいます。これを「不必要動作（誤動作）」と呼びます。
ここでZPD（電圧センサー）の出番です。
地絡事故が起きると、電流だけでなく電圧も歪みます（零相電圧の発生）。
このとき、「電流の波の向き（位相）」と「電圧の波の向き（位相）」の関係性（角度）を比較すると、事故が「自分の工場の内側」で起きたのか、「電力会社側の外側」で起きたのかを100%正確に判別することができます。
外側（電力会社側）の事故： 電圧と電流の向きの関係から「これは外からの回り込みだな」とスルーする。
内側（自社設備内）の事故： 「自社内の事故確定！」と判断し、瞬時に遮断器をトリガーして事故回路を切り離す。
この「電流と電圧のコンビによる方向判別」を行うシステムがDGR（地絡方向継電器）であり、DGRに正しい判断材料を与えるために、電流担当のZCTと電圧担当のZPDが絶対にセットで必要になるのです。
実務において、ZCTとZPDを扱う際にはいくつか重要な注意点があります。これらを怠ると、せっかくの高性能なセンサーが機能しなかったり、逆に事故を誘発したりします。
ZCTに高圧ケーブルを通す際、ケーブルの遮蔽銅テープ（シールド）から出ている接地線の通し方を間違えると、ZCTが地絡電流を検知できなくなります。
負荷側で接地を取る場合： 接地線をZCTの中に逆方向に戻して通す必要があります。これを行わないと、地絡電流がシールドを通って帰る分と相殺されてしまい、ZCTが「電流ゼロ」と誤認してしまいます。
ZPDとDGR（継電器）は、内部のコンデンサ容量やインピーダンスの設計がメーカーごとに細かく調整されています。A社のZPDとB社のDGRを混ぜて使うと、正しい電圧が検出できず、事故の方向判定を誤る（内側なのに動作しない、外側なのに動作する）危険があります。
原則として、ZPD・ZCT・DGRは同一メーカーの指定品（セット品）を使用するのが鉄則です。
ZPDは高圧母線（6600Vなど）に直接電線を接続する機器です。そのため、経年劣化による内部コンデンサの絶縁破壊などが発生すると、ZPD自体が地絡・短絡事故の原因になることがあります。定期的な絶縁抵抗測定や外観点検（変形やひび割れがないか）が欠かせません。
高圧受電設備において、ZCTとZPDはまさに二人三脚で働くセキュリティガードです。
ZCT（零相変流器）は、電流のバランスの崩れを監視する「目」。
ZPD（零相電圧検出器）は、電圧の歪みを監視して事故の方角を指し示す「コンパス」。
この2つが揃うことで初めて、周囲に迷惑をかける波及事故を防ぎつつ、自社の設備を不要な停電から守る「スマートな保護（DGR）」が実現します。
普段はキュービクルの奥でひっそりと佇んでいる地味な機器ですが、その裏では電気設備の安全を担保するという非常に大きな、そしてスマートな仕事をこなしているのです。現場でこれらの機器を見かけた際は、ぜひこの「セット使いのロジック」を思い出してみてください。
