電力会社別VCT（計器用変成器）の特性と選定ガイド

高圧・特別高圧で受電するビルや工場、商業施設などの自家用電気工作物において、電気料金を正確に測定するための「心臓部」とも言える重要な機器がVCT（電力需給用計器用変成器）です。

電気設計や保安管理の実務において、VCTの仕様や設置基準を正しく理解しておくことは、受変電設備（キュービクル）の設計・施工、さらには電力会社との経済的な取引を円滑に進めるために不可欠です。

本コラムでは、そもそもVCTとはどのような機器なのかという基本から、キュービクル内・外（柱上）の設置パターンの違い、そして実務上最も重要となる「各電力会社によるVCTの対応・仕様の違い」について、詳しく解説します。

1. VCT（電力需給用計器用変成器）とは？

VCTの定義と役割

VCTとは Voltage or/and Current Transformer の略で、日本語では「電力需給用計器用変成器」（または「取引計器用変成器」）と呼ばれます。

高圧受電（標準的には6,600V）している設備では、そのままの電圧や大電流を直接電力メーター（電力量計）に流すことはできません。危険であると同時に、メーターが巨大化してしまうためです。

そこで、VCTを用いて以下のように「計量しやすい安全な値」に変換（変成）します。

電圧（変圧比）： 6,600V $\rightarrow$ 110V に降圧
電流（変流比）： 施設ごとの契約電流（例：100A、200Aなど） $\rightarrow$ 5A に降流

この110Vと5Aに落とされた電気信号が、電力会社が設置する電力量計（スマートメーター）に送られ、日々の電気使用量が正確にカウントされます。つまり、VCTは「電力会社がお金を請求するための正確な物差し」なのです。

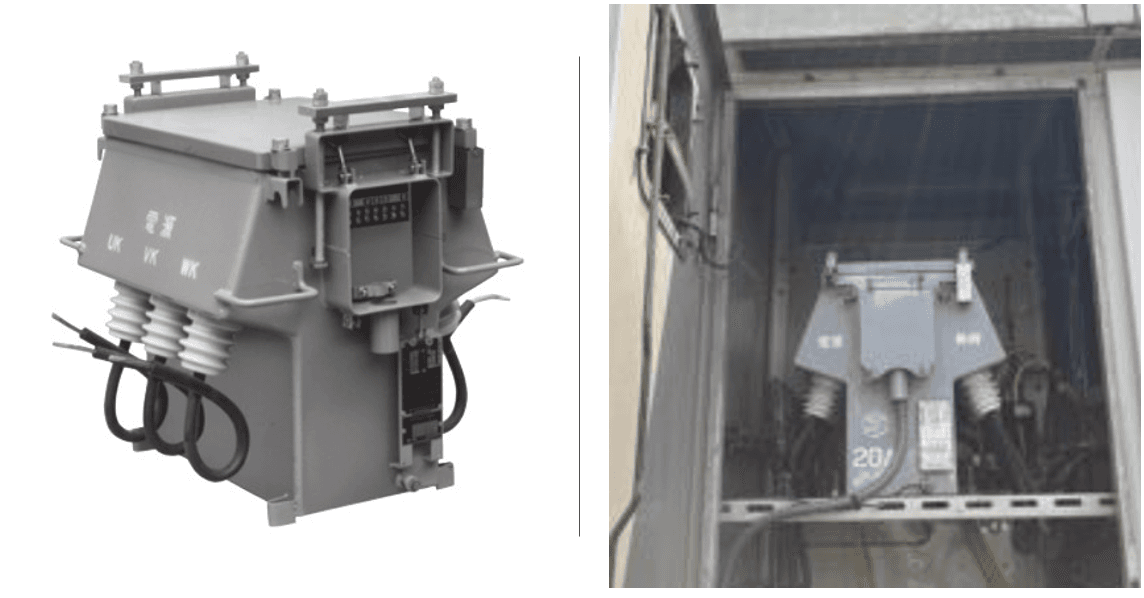

VCTの内部構造：VTとCTの一体化

VCTの内部には、電圧を変換する「VT（計器用変圧器）」と、電流を変換する「CT（計器用変流器）」が、一つの箱（主に油入式またはモールド式）の中にコンパクトに収められています。電気回路記号では、これらが組み合わされた形で表記されます。

2. VCTの設置パターン：キュービクル内設置 vs 柱上設置（キュービクル外）

VCTの設置場所は、建物の敷地状況や受電方式、電力会社の資産区分によって「キュービクル内設置」と「キュービクル外（柱上設置）」の2パターンに大別されます。

① キュービクル内（屋内・屋外）設置

受電施設内のキュービクル（金属製の箱型受変電設備）の「主遮断装置（LBSやCB）」よりも電源側（一次側）に組み込む方式です。现代の民間施設では、この方式が主流となっています。

メリット：
- 機器がキュービクル内に保護されているため、塩害や風雨などの外気の影響を受けにくく、長持ちする。
- 点検や交換作業が安全かつ容易。
- 敷地外（道路など）からの景観を損ねない。
デメリット：
- キュービクル内にVCT専用のスペース（収納スペース）を確保する必要があり、キュービクル自体のサイズが大きくなる。

② キュービクル外（柱上・抱き込み）設置

敷地内に建てた受電柱（第1号柱）の引込開閉器（UGSやSOG）の直下などに、VCTを単独で設置する方式です。

メリット：
- キュービクルを小型化できる。
- 電力会社の検針員や作業員が、敷地深くのキュービクルまで入らなくても、引込柱周辺で作業を完結しやすい（※現在はスマートメーターの自動検針が主流のため、検針目的でのメリットは薄れています）。
デメリット：
- 雨風、紫外線、塩害、雷などの自然環境に常に晒されるため、劣化リスクがキュービクル内より高い。
- 高所作業となるため、設置時や更新（交換）時の工事負担・安全管理コストが大きくなる。

3. 【電力会社別】VCTの対応・仕様の違い

ここからが本題です。実は、VCTは「全国共通の仕様」ではありません。

基本原則として、VCTの機器自体は「お客様（需要家）の資産」ですが、その中身の検定（有効期限管理）や、検針用メーターとの組み合わせは「電力会社（送配電事業者）の管轄」となるケースがほとんどです。

そのため、管轄する大手電力会社（送配電会社）によって、標準とされる設置場所、支給品か購入品か、油入式かモールド式かなどのルールが大きく異なります。電気設計を行う際は、必ず現地の送配電会社の「供給取扱い要領」を確認する必要があります。

以下に、主要な電力会社別の特徴と対応をまとめました。

北海道電力ネットワーク

設置の傾向： 寒冷地・積雪地帯という特性上、屋外の柱上設置は凍結や積雪、着氷のトラブルリスクが高まります。そのため、「キュービクル内（屋内・屋外）」への設置が強く推奨される傾向にあります。
機器仕様： 寒冷地仕様（耐寒型）のオイル（絶縁油）や、低温特性に優れたモールド式が指定されることがあります。
注意点： 積雪時の検針・メンテナンス性を考慮し、キュービクルの設置場所や扉の開閉スペースについて、他地域よりも厳しい事前協議を求められるケースがあります。

東北電力ネットワーク

設置の傾向： 北海道同様、日本海側の豪雪地帯や蔵王などの山間部を抱えるため、気象条件が厳しい地域です。基本はキュービクル内設置が推奨されますが、地域（都市部や沿岸部）によっては柱上設置も見られます。
機器仕様： 東北エリアでは、古くから耐久性を重視した「油入式」のVCTが多く採用されてきましたが、近年の環境配慮（防災・ノンPCB）の流れから、キュービクル内では「モールド式」を指定・推奨するケースが増えています。
塩害対策： 三陸海岸などの広大な沿岸部では、柱上設置の場合、重塩害用VCTの指定が厳格です。

東京電力パワーグリッド

設置の傾向： 都市部で敷地が狭い物件が多く、受電柱を建てられない（地中引込）ケースが非常に多いため、「キュービクル内設置」が圧倒的多数を占めます。
機器仕様： 防災面（火災リスクの低減）やメンテナンスフリーの観点から、キュービクル内設置においては「モールド式（乾式）」が標準となっています。現在、新規のキュービクル設計で油入式を持ち込むと、原則受け付けられないか、強い理由を求められます。
手続きの特徴： 標準化が進んでおり、指定メーカー（エネゲート等）の認定品を使用することで、手続きがスムーズに進むシステムが確立されています。

中部電力パワーグリッド

設置の傾向： 製造業の工場が多く、敷地に余裕があるケースと、名古屋中心部のような過密地域で二極化しています。基本はキュービクル内設置ですが、地方の工場などでは広大な敷地の引込柱に柱上設置する例もまだ多く残っています。
機器仕様： 中部エリアでは、古くから技術的保守性が重んじられており、キュービクル内でも「油入式」が一定のシェアを持っていましたが、現在は東京同様、モールド式への移行が急速に進んでいます。
独自ルール： 試験成績書の提出タイミングや、電力会社による事前検査（受入検査）のプロセスが他社より丁寧（厳格）と言われることがあり、工期設定に注意が必要です。

関西電力送配電

設置の傾向： 関東に次ぐ超過密都市（大阪・京都・神戸）を擁するため、地中引込およびキュービクル内設置が基本です。
機器仕様： 関西エリアでも、キュービクル内は「モールド式（乾式）」が完全なスタンダードです。また、省スペース化への要求が厳しく、キュービクルメーカー（パナソニックや大崎電気工業、タカオカ等）と連携した、超小型VCTや専用スペースの規格化が進んでいます。
スマートメーター連携： 計量器（メーター）との信号線（計量線）の結線方式や、パルス出力の取り出し方について、詳細な標準仕様（関電仕様）が定められています。

中国電力ネットワーク／四国電力送配電／九州電力送配電

設置の傾向： 西日本エリアでは、広大な敷地を持つ工場や、比較的温暖な気候特性から、地方部において「柱上設置（キュービクル外）」の比率が東日本に比べてやや高い傾向にあります。
環境対策： * 九州電力エリア： 台風の通り道であり、広大な沿岸部を持つため、柱上設置における「耐塩害仕様」「耐風圧仕様」が非常に重視されます。
- 四国・中国エリア： 瀬戸内海の塩害地域、および日本海側の豪雪地域（鳥取・島根）で対応が分かれます。山間部では油入式、都市部や新規キュービクルではモールド式と、柔軟ですが地域ごとの個別確認が必要です。

4. 電力会社別の違いを一覧表で比較

各電力会社（送配電会社）の一般的な傾向をまとめると、以下のようになります。

（※個別の物件や受電容量、系統の状況により異なる場合があるため、実務では必ず事前協議が必要です）

電力会社（送配電）	推奨される設置場所	キュービクル内の主流型式	主な地域特性・注意点
北海道電力NW	キュービクル内（推奨）	耐寒型（油入／モールド）	酷寒・積雪対策、保守スペースの確保
東北電力NW	キュービクル内（一部柱上）	モールド式（移行中）	豪雪地域と三陸沿岸の塩害対策
東京電力PG	キュービクル内（ほぼ必須）	モールド式（限定）	都市型地中引込、防災・省スペース重視
中部電力PG	キュービクル内（一部柱上）	モールド式（主流）	工場受電が多く、検査プロセスが厳格
関西電力送配電	キュービクル内（ほぼ必須）	モールド式（限定）	関東同様の都市型対応、省スペース化型式
中国・四国・九州	キュービクル内／柱上併用	モールド／油入（地域による）	地方部の柱上設置残存。台風・重塩害対策重視

5. 実務におけるVCT選定・申請のステップと注意点

設計者や電気主任技術者が、実際にプロジェクトを進める際の手順と、トラブルを防ぐためのポイントを解説します。

ステップ1：電力会社への「事前相談（内打合せ）」

基本設計の段階で、建物の住所と予定受電容量を基に、管轄の電力会社に窓口（またはWebシステム）から事前相談を行います。ここで「引込方法（架空か地中か）」「VCTの設置場所（柱上かキュービクル内か）」の指示が出ます。

ステップ2：VCT仕様の決定とメーカーへの発注

電力会社の指示に基づき、キュービクルメーカーや電機商社にVCTを発注します。この際、以下のスペックを確定させる必要があります。

定格電圧・定格電流（CT比）： 契約電力から算出（例：50A、75A、100Aなど）。
型式： 油入式かモールド式か。
電力会社仕様の指定： 「東電仕様」「関電仕様」など、必ず該当する電力会社の認定品を指定します。

⚠️ 注意：CT比の選定ミスは致命傷

契約電力を途中で変更（増設など）した場合、VCTのCT比が足りなくなると、**VCT自体の買い替え・交換工事（停電を伴う）**が必要になります。将来の増設見込みがある場合は、余裕を持ったサイズにするか、マルチCT比（タップ切り替え式）のVCTを選定しておくのが実務のテクニックです。

ステップ3：検定有効期限（計量法）の管理

VCTは電気計量器の一種であるため、計量法に基づく「検定」を受けなければ取引に使用できません。

高圧VCTの有効期限は原則10年です。
この有効期限の管理や、10年目の交換費用を誰が持つかは、電力会社や契約形態によって異なる場合がありますが、一般的には「機器はお客様資産、メーターは電力会社資産」であるため、10年目の更新時にはお客様側での費用負担と停電作業の手配が必要になります。設計段階で、施主（オーナー）へこの「10年周期の維持コスト」を説明しておくことが重要です。
