高圧カットアウト（PC）と高圧交流負荷開閉器（LBS）の決定的な違い

【保存版】キュービクルの主役はどっち？高圧カットアウト（PC）と高圧交流負荷開閉器（LBS）の決定的な違い

はじめに

ビルの屋上や駐車場の隅に設置されている金属製の箱、「キュービクル（高圧受電設備）」。その中には、電力会社から届く6,600Vという高電圧を、私たちが普段使う100Vや200Vに変換するための機器が詰まっています。

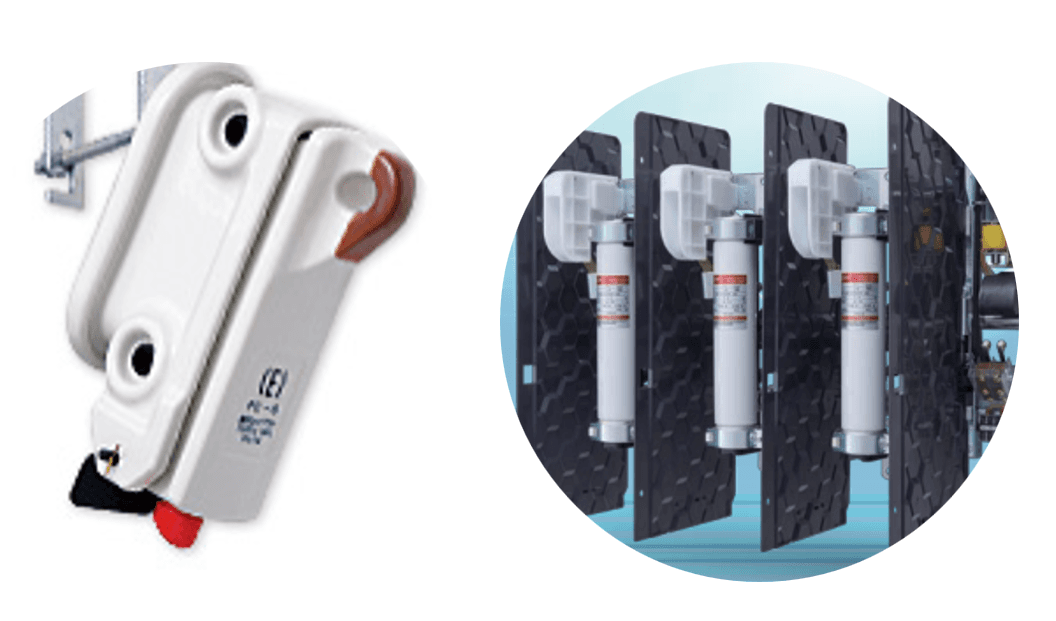

その中でも、受電設備の「入り口」を守る重要な役割を担っているのが**「高圧開閉器」**です。特に多く使われているのが、**高圧カットアウト（PC）と高圧交流負荷開閉器（LBS）**の2種類。

「見た目は似ているけど何が違うの？」「交換のタイミングでどちらを選べばいい？」

そんな疑問を解消するために、今回は1級電気施工管理技士の視点から、それぞれの特徴、メリット・デメリット、そして使い分けのポイントを徹底解説します。

1. 高圧カットアウト（PC）とは？

概要

高圧カットアウト（Primary Cutout）は、主に比較的小規模な受電設備（変圧器容量の合計が300kVA以下など）で使用される保護装置です。磁器製の本体にヒューズ筒が装着されており、過電流が流れた際にヒューズが溶断して回路を遮断します。

使用する場面

• 小規模なキュービクル: コンビニエンスストアや小規模な町工場など。

• 変圧器（トランス）の一次側保護: 個別の変圧器ごとに設置し、故障時にその系統だけを切り離すために使われます。

メリット

• 低コスト: LBSに比べて構造が単純なため、製品価格および設置費用を安く抑えることができます。

• 省スペース: コンパクトな設計のため、限られたスペースのキュービクル内でも配置が容易です。

• 保守の容易さ: 構造が単純なので、目視での点検がしやすく、管理が比較的楽です。

デメリット

• 遮断能力の限界: 大容量の負荷を一度に遮断することには向いていません。

• 手動操作の不便さ: 一度ヒューズが飛ぶと、手動でヒューズ筒を取り外し、中身を交換する手間が発生します。

• 三相一括遮断ができない: 基本的に1相ずつ独立しているため、1線だけが切れる「欠相」状態が起こるリスクがあります。

2. 高圧交流負荷開閉器（LBS）とは？

概要

LBS（Load Break Switch）は、現在の高圧受電設備の主流となっている開閉器です。その名の通り「負荷電流」を安全に遮断する能力を持っており、通常は「パワーヒューズ（PF）」と組み合わせて使用されます（これをPF-S形と呼びます）。

使用する場面

• 中・大規模な受電設備: オフィスビル、大型店舗、病院、大規模工場など。

• 主開閉器としての利用: キュービクル全体の電源を一括で管理・保護する場合に採用されます。

メリット

• 高い安全性と確実な遮断: パワーヒューズと連動することで、短絡事故（ショート）などの大きな事故電流も瞬時に遮断します。

• 欠相防止: 3相（3本の電線）を同時に開閉するため、一部の相だけが切れるトラブルを防げます。

• 操作性: 操作棒や引きひもを使って、比較的軽い力で安全にON/OFFが可能です。

デメリット

• 導入コスト: PCと比較すると本体価格が高く、設置スペースも広く必要になります。

• 定期的なメンテナンスが必要: バネ機構や接点など可動部が多いため、経年劣化による動作不良が起きないよう、数年おきの点検が欠かせません。

3. PCとLBSの決定的な違い：比較表

現場でよく聞かれる違いを一覧にまとめました。

4. どちらを選ぶべきか？施工管理技士の視点

結論から申し上げますと、**「設備の規模と、停電リスクをどこまで許容できるか」**で決まります。

PCを選ぶべきケース

設備容量が小さく、建設コストを最小限に抑えたい場合です。ただし、近年は電気機器（モーターなど）の保護のために、小規模でもより安全なLBS（または後述の代用品）を選ぶケースが増えています。

LBSを選ぶべきケース

300kVAを超える設備であれば、法令や指針に基づきLBS（または遮断器）の設置が事実上標準となります。また、万が一の故障時に「欠相」による機器故障（モーターの焼損など）を絶対に防ぎたい場合は、規模に関わらずLBSを推奨します。

5. メンテナンスと更新の重要性

キュービクル内の機器は、24時間365日、常に高い電圧にさらされています。

PCもLBSも、見た目に変化がなくても内部の絶縁体が劣化していたり、接点が酸化していたりすることがあります。

特にパワーヒューズの劣化は、本来切れるべきではない時に停電を引き起こす「不要動作」の原因になります。設置から15年を超えている場合は、大きな事故が起きる前に更新計画を立てることが、結果として最もコストを抑える方法です。

まとめ

高圧カットアウト（PC）は「シンプルで安価」、高圧交流負荷開閉器（LBS）は「高機能で安全」という特徴があります。

「うちの設備はどっちを使っているの？」「そろそろ交換時期かな？」と不安に思われた方は、まずは点検結果の報告書を確認するか、私たち電気工事のプロにご相談ください。設備容量や使用環境に合わせて、最適な提案をさせていただきます。
