情報コラム『キュービクル』とは！

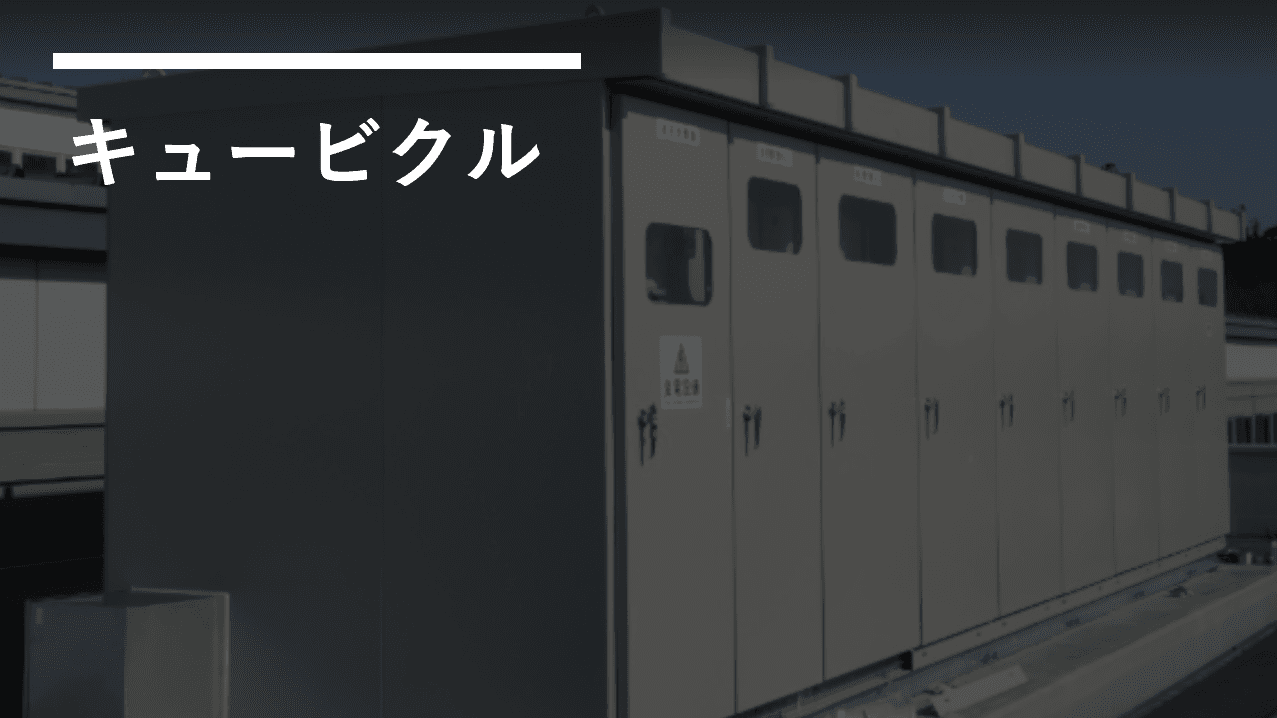

建物の屋上や駐車場の片隅に設置されている、あの「金属製の大きな箱」。 普段何気なく目にしているものの、その中身や役割を詳しく知る機会は少ないかもしれません。しかし、施設を運営するオーナー様や管理責任者様にとって、**「キュービクル（高圧受電設備）」**は建物全体の心臓部とも言える極めて重要なインフラです。

本コラムでは、キュービクルの基礎知識から仕組み、そして維持管理に必要な法的義務まで、専門的な視点から詳しく解説します。

1. キュービクル（高圧受電設備）とは何か？

キュービクルとは、正式名称を**「キュービクル式高圧受電設備」**といいます。 発電所から送られてくる高圧の電気を、施設内で使用できる電圧（100Vや200V）に変圧する機器一式を、金属製の箱（筐体）に収めた設備のことです。

なぜ「高圧」で送られてくるのか？

電力会社から供給される電気には、大きく分けて「低圧」と「高圧」があります。

• 低圧受電： 一般家庭や小規模商店向け。100V/200Vでそのまま届けられる。

• 高圧受電： 工場、ビル、商業施設などの大規模施設向け。**6,600V（ボルト）**という極めて高い電圧で届けられる。

なぜ高圧で送るかというと、電気を長距離送る際、電圧を高くしたほうが送電ロスを少なく、効率的にエネルギーを運べるからです。キュービクルは、この「効率的だがそのままでは使えない強すぎる電気」を、安全な形に変換する「変電所」の役割を担っています。

2. キュービクルの内部構造と主要機器

キュービクルの中には、電気を安全に変換・制御するための様々な機器が整然と並んでいます。主要なパーツとその役割を見ていきましょう。

LBS（負荷開閉器） / VCB（真空遮断器）

これらは、電気の通り道を遮断したり接続したりする「スイッチ」です。特にVCB（真空遮断器）は、万が一施設内でショート（短絡）などの事故が起きた際、瞬時に回路を遮断して、波及事故（近隣一帯を停電させてしまう事故）を防ぐ重要な役割を持ちます。

変圧器（トランス）

キュービクルの主役です。電磁誘導の原理を利用して、6,600Vを100V（照明やコンセント用）や200V（業務用エアコンやポンプ用）に変換します。

コンデンサ（進相コンデンサ）

電気の質を効率化するための機器です。電気の「力率（りきりつ）」を改善し、電力損失を減らすことで、電気料金の基本料金を削減する効果があります。

保護継電器（リレー）

いわば「電気の監視員」です。過電流や漏電などの異常を検知し、前述の遮断器（VCB等）に「すぐに回路を切れ！」という指令を出します。

3. キュービクル導入のメリット

高圧受電（キュービクルの設置）には、設備投資やメンテナンスのコストがかかりますが、それ以上の大きなメリットがあります。

1. 電気料金（単価）が安くなる 電力会社との契約が「高圧契約」になるため、低圧契約に比べて電気の単価が大幅に安く設定されています。電力使用量が多い施設では、初期投資を数年で回収できるほど、ランニングコストの差が顕著に現れます。

2. 一括受電による効率化 建物全体の電気をまとめて管理できるため、増設や用途変更に対して柔軟に対応しやすくなります。

4. 知っておくべき「管理責任」と「法定点検」

キュービクルは、法律（電気事業法）によって**「事業用電気工作物」**に分類されています。そのため、設置者（オーナー様）には非常に厳格な管理責任が課せられます。

電気主任技術者の選任

キュービクルを設置した建物では、国家資格を持つ**「電気主任技術者」**を選任し、保安監督を行わせる義務があります。通常、中小規模のビル等では、外部の保安協会や管理会社に委託する「外部委託承認制度」が利用されます。

避けては通れない3つの点検

• 月次点検： 毎月1回（または隔月）、外観や異音、異臭、測定値に異常がないかを確認します。

• 年次点検： 年に1回、電気を完全に遮断（停電）して、内部機器の清掃や精密な絶縁抵抗測定を行います。

• 精密点検： 数年に一度、より詳細な劣化診断を行います。

5. キュービクルの寿命と更新の重要性

キュービクルは頑丈な箱に入っていますが、内部の精密機器には寿命があります。

• 耐用年数の目安：約20年〜25年 （※設置環境やメンテナンス状況により前後します）

多くのオーナー様が悩まれるのが「まだ動いているから大丈夫だろう」という判断です。しかし、20年を過ぎた機器は、絶縁性能の低下や部品の腐食が進んでいます。

老朽化したキュービクルを放置するリスク：

1. 波及事故の発生： 自社の設備故障が原因で、付近の住宅や信号機、病院などを停電させてしまうこと。巨額の賠償問題に発展するケースもあります。

2. 突然の停電による業務停止： 予兆なく故障した場合、部品の調達に数週間〜数ヶ月かかることもあり、その間ずっと電気が使えなくなります。

3. 火災リスク： 内部機器の過熱やショートから火災が発生する恐れがあります。

6. 法的手続き（届出）について

キュービクルの新設・更新にあたっては、各行政機関への届出が必須です。

• 産業保安監督部： 「電気工作物設置届」などの提出。

• 消防署： 「火を使用する設備等の設置届（変電設備設置届）」の提出。

これらは図面の作成や技術的な記載事項が多く、専門知識がなければ作成は困難です。また、内容に不備があると工事の着工が遅れる原因にもなります。

7. まとめ：安全と信頼のためのパートナー選び

キュービクルは、一度設置すれば終わりではありません。日々の安定した稼働を支えるのは、適切なメンテナンスと、寿命を見極めた計画的な更新です。

特に近年は、省エネ性能の高いトランス（トップランナー方式）への更新によるコスト削減や、PCB（ポリ塩化ビフェニル）を含有する古い機器の処理など、考慮すべき事項が増えています。

「うちは大丈夫かな？」「更新にはどれくらいの費用がかかるのか？」といった不安を感じられましたら、まずは信頼できる専門家へご相談ください。
