【キュービクル解説】電気の心臓部「変圧器（トランス）」の役割と重要性について徹底解説

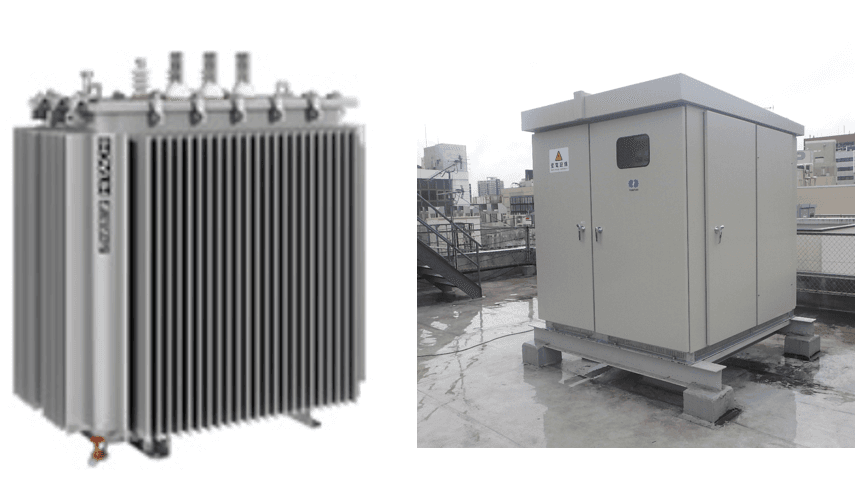

ビルの屋上や駐車場の隅に設置されている、金属製の箱「キュービクル（高圧受電設備）」。 普段あまり意識することはありませんが、実は私たちのビジネスや生活を支える非常に重要な設備です。

そのキュービクルの中で、最も重要な「心臓部」とも言える役割を担っているのが**「変圧器（トランス）」**です。

今回は、この変圧器が具体的に何をしているのか、なぜ重要なのか、そして所有者として知っておくべきメンテナンスのポイントについて、わかりやすく解説します。

1. 変圧器（トランス）とは何か？

一言で言えば、**「電気の電圧（ボルト）を用途に合わせて変換する機械」**です。

電力会社から送られてくる電気は、通常6,600ボルト（V）という非常に高い電圧です。しかし、私たちが普段オフィスや工場で使用する照明、コンセント、パソコン、業務用エアコンなどは、100Vや200Vでしか動かせません。

6,600Vの電気をそのままコンセントに流せば、瞬時に機器が焼損し、火災などの大事故になります。 そこで、高い電圧（高圧）を受け取り、使いやすい低い電圧（低圧）に変換して送り出す役割が必要になります。これを担うのが変圧器（トランス）です。

わかりやすいイメージ：ダムと水道

電気を「水」に例えると分かりやすいでしょう。

• 6,600V（配電線）： ダムから流れてくる、ものすごい勢い（水圧）の水。

• 変圧器（トランス）： 勢いを弱め、各家庭の蛇口で使えるレベルに調整する「減圧弁」。

• 100V/200V（コンセント）： ちょうどよい勢いで出てくる水。

このように、勢いがありすぎる電気を「使える電気」に変換しているのです。

2. 変圧器の種類と使い分け

キュービクルの扉を開けると（※危険ですので資格者以外は開けないでください）、通常は2台以上の変圧器が入っています。これらは用途によって使い分けられています。

① 電灯用変圧器（単相トランス）

• 主な用途： 照明、コンセント、パソコン、給湯室の機器など。

• 特徴： 一般的な事務機器や生活家電など、100V（一部200V）で使用する機器へ電気を送ります。配線が2本または3本で構成されています。

② 動力用変圧器（三相トランス）

• 主な用途： 業務用エアコン、エレベーター、ポンプ、大型冷蔵庫、工作機械など。

• 特徴： 大きなパワーを必要とする機器（モーターなど）へ電気を送ります。通常200V（または400V）で使用され、配線が3本で構成されています。「三相（さんそう）」と呼ばれる強力な電気の送り方です。

このように、「電灯（光や事務）」と「動力（モーター）」で電気の質が異なるため、それぞれ専用の変圧器が必要になるのです。

3. 構造による違い：油入式とモールド式

変圧器には、絶縁（電気を漏らさない工夫）の方法によって大きく2つのタイプがあります。

油入変圧器（オイルトランス）

鉄のケースの中に「絶縁油」という油を満たし、その中にコイルなどを浸しているタイプです。

• メリット： 価格が比較的安価で、古くから使われているため信頼性が高い。

• デメリット： 定期的な油の交換や分析が必要。油漏れのリスクがある。重量がある。

モールド変圧器（乾式トランス）

油を使わず、コイル全体を樹脂（エポキシ樹脂など）で固めたタイプです。

• メリット： 油を使わないため防災面で優れている（燃えにくい）。保守の手間が少ない。小型軽量。

• デメリット： 油入式に比べて価格が高い。埃や湿気の影響を受けやすい場所には不向き（屋内用が主）。

近年、ビルや商業施設などの屋内キュービクルでは、防災とメンテナンスの観点からモールド変圧器が主流になりつつあります。

4. 変圧器の寿命と交換時期

変圧器は、一度設置すれば永久に使えるものではありません。設置環境や負荷のかかり方にもよりますが、一般的な耐用年数の目安は以下の通りです。

• 法定耐用年数（税法上）：15年

• 実用的な更新推奨時期：約20年

「20年以上経っているけど動いているから大丈夫」と考えるのは非常に危険です。経年劣化した変圧器を使い続けると、以下のようなリスクが高まります。

1. 絶縁破壊による停電事故 内部の絶縁性能が低下し、ショートを起こして突然停電します。最悪の場合、近隣一帯を巻き込む「波及事故」につながり、多額の損害賠償が発生する可能性があります。

2. 発火・火災 老朽化したコイルの過熱や、絶縁油の劣化により、発煙・発火する恐れがあります。

3. 効率の悪化（電気代の無駄） 古い変圧器はエネルギー変換効率が悪く、熱として多くの電力を捨てている状態です。

異常のサイン（五感でチェック）

専門家でなくとも、キュービクルの外から以下のような変化に気づいたら要注意です。

• 音： 「ジー」「ブーン」という唸り音が以前より大きくなった。

• 臭い： 油が焼けるような臭いや、焦げ臭い臭いがする。

• 外観： 変圧器の下に油が漏れている（油入式の場合）。

5. 最新の変圧器に交換するメリット

「壊れていないのに交換するのはコストがかかる」と思われるかもしれません。しかし、変圧器の更新には**「省エネ効果」**という大きなメリットがあります。

現在の変圧器は「トップランナー方式」という厳しい省エネ基準に基づいて製造されています。20年前の変圧器（JIS規格品）と比べると、エネルギー消費効率が飛躍的に向上しています。

変圧器は、電気を使っていなくても電源が入っているだけで発生するロス（無負荷損）があります。最新の変圧器はこのロスが大幅に削減されているため、交換するだけで年間の電気料金を確実に下げることができます。

特に、稼働率が低い夜間や休日も通電している工場やビルでは、長期的に見ると「交換費用を電気代削減分で回収できる」ケースも少なくありません。

6. 所有者が注意すべき「PCB」問題

最後に、古い変圧器をお持ちの方が絶対に無視できないのが**「PCB（ポリ塩化ビフェニル）」**の問題です。

かつて（昭和40年代以前など）製造された変圧器の絶縁油には、有害物質であるPCBが含まれている可能性があります。これらは法律により**「処分期限」**が厳しく定められています。

• 高濃度PCB含有機器：すでに処分期限を迎えています。

• 低濃度PCB含有機器：処分期限が迫っています（2027年3月31日まで ※地域により異なる）。

もし、施設内に製造から30年以上経過している古い変圧器がある場合は、PCBが含まれていないか必ず調査し、含まれている場合は期限内に適切に処分しなければなりません。これに違反すると罰則の対象となります。

まとめ：変圧器は「定期検診」と「計画的な更新」を

変圧器は、ビジネスを動かす電気エネルギーの供給源です。 心臓が止まれば体が動かなくなるのと同様に、変圧器が故障すれば、照明もエアコンもパソコンもエレベーターも、すべてが停止します。

• 20年以上使用している

• 異音や異臭が気になる

• 電気代を削減したい

• PCBが含まれているか不安だ

これらに一つでも当てはまる場合は、一度専門家による診断を受けることを強くお勧めします。 事故が起きてからでは遅いです。計画的なメンテナンスと更新で、安全で効率的な電気設備環境を維持しましょう。
