情報コラム：キュービクルで省エネは出来る？

～2026年の基準改正を見据えた、賢い設備更新のススメ～

「電気代の高騰が続いているが、何か良い削減方法はないか？」 「工場の省エネ活動はやり尽くしてしまった、これ以上どこを削ればいいのか……」

施設のオーナー様や管理担当者様から、このようなご相談をいただく機会が増えています。LED照明への交換や空調の効率的な運用など、目に見える部分の対策はすでに実施済みという企業様も多いことでしょう。

そんな皆様に、ぜひ一度目を向けていただきたい場所があります。それは、建物の裏側や屋上にひっそりと設置されている**「キュービクル（高圧受変電設備）」**です。

「キュービクルは電気を受け取るだけの設備でしょ？ 省エネなんて関係あるの？」と思われるかもしれません。しかし、結論から申し上げますと、キュービクルで省エネは「出来ます」。しかも、その効果は非常に大きく、長期的です。

本コラムでは、なぜキュービクルで省エネが可能なのか、そのメカニズムと、来る2026年4月に施行される「変圧器の新基準」について、専門的な視点から分かりやすく解説します。

1. なぜ「変圧器」を変えるだけで電気代が下がるのか？

キュービクルの中で最も重要な役割を果たしているのが「変圧器（トランス）」です。電力会社から送られてきた高い電圧（6600Vなど）を、工場やビルで使用できる電圧（100Vや200V）に変換する装置です。

実はこの変圧器、**「電気を通しているだけで、エネルギーの一部を熱として捨てている」**という事実をご存知でしょうか？ これを専門用語で「損失（ロス）」と呼びます。損失には主に2つの種類があります。

1. 無負荷損（鉄損）： 電気が流れている限り、スイッチを切っていても24時間365日発生し続ける損失です。待機電力のようなものですが、古い変圧器ではこの無駄が非常に大きいのです。

2. 負荷損（銅損）： 電気を使えば使うほど（電流が流れるほど）増える損失です。

古い変圧器（特に20年以上前のもの）は、現代の製品に比べてエネルギー変換効率が低く、多くの電気を「熱」として捨てています。この捨てている熱の分も、皆様は電気料金として支払っているのです。

最新の高効率変圧器（トップランナー変圧器）に交換することで、この「見えない損失」を劇的に減らすことができます。これが、キュービクルによる省エネの正体です。

2. 2026年4月、変圧器の基準が変わります

ここで、これから設備更新を検討される皆様に極めて重要なニュースがあります。 2026年（令和8年）4月より、変圧器の省エネ基準がさらに厳しくなります。

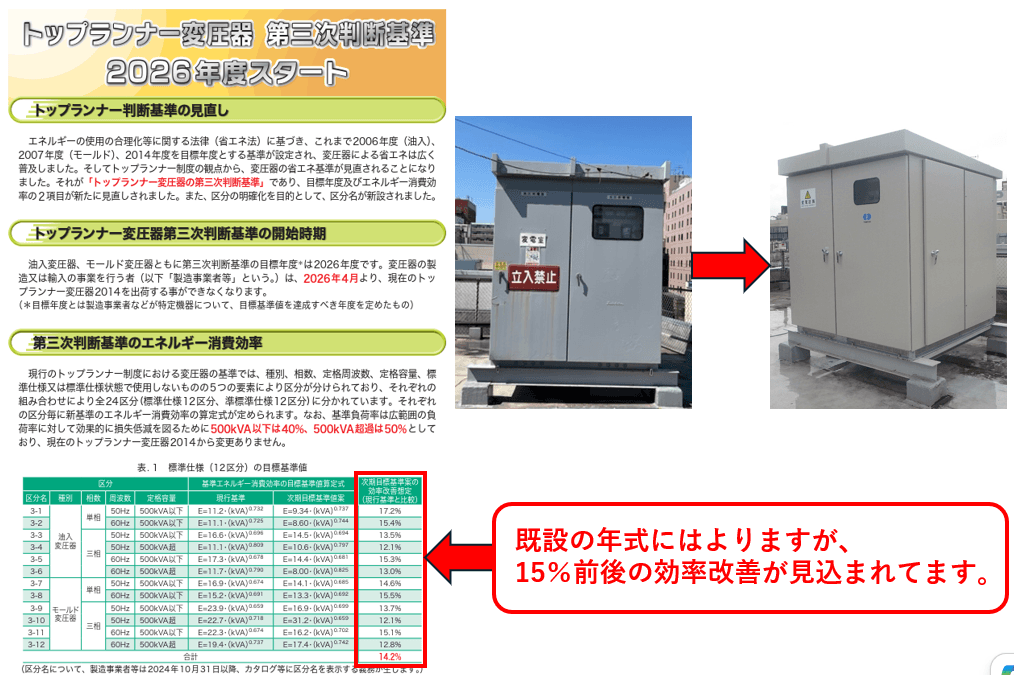

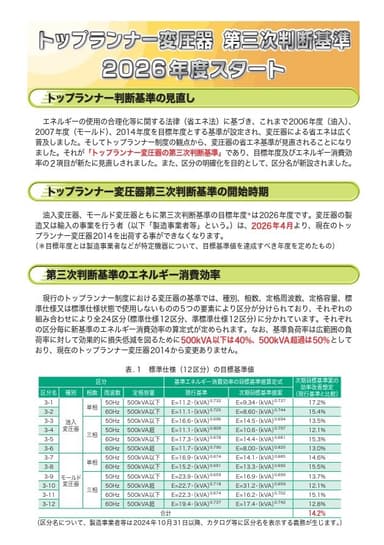

国は「エネルギー使用の合理化等に関する法律（省エネ法）」に基づき、機器のエネルギー消費効率を向上させる「トップランナー方式」という制度を設けています。これまで変圧器は2006年度（第一次）、2014年度（第二次）と基準が引き上げられてきましたが、2026年度より**「第三次判断基準」**が適用されます。

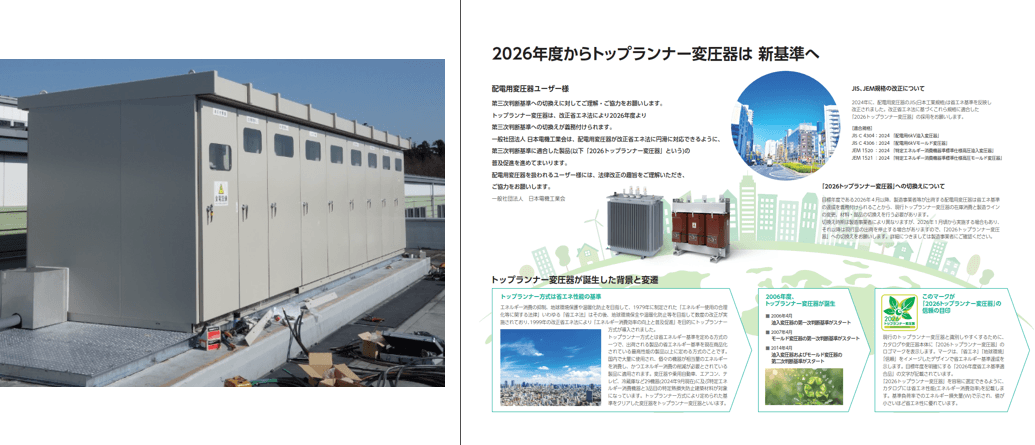

添付資料（一般社団法人日本電機工業会資料）に基づき、今回の改正のポイントを整理します。

• 新基準の名称： 「2026トップランナー変圧器」

• 対象機器： 油入変圧器、モールド変圧器（配電用）

• いつから？： 2026年4月から義務化されますが、メーカー各社は2026年1月頃から生産ラインの切り替えを始める見込みです。

【重要なポイント】 2026年4月以降、メーカーが出荷する変圧器はすべて、この厳しい新基準（第三次判断基準）をクリアしたものでなければなりません。つまり、現在流通している「現行トップランナー（2014年基準）」の製品は、2026年以降出荷できなくなります。

これに伴い、在庫の切り替えや受注生産品の納期などが変動する可能性があります。駆け込み需要による品薄も予想されるため、計画的な更新検討が必要です。

3. 「2026トップランナー変圧器」の実力と導入メリット

では、新基準の変圧器に入れ替えることで、どれくらいのメリットがあるのでしょうか。日本電機工業会（JEMA）の試算データを基に、具体的な数字で見てみましょう。

【省エネ効果の試算例】

• 条件： 三相500kVAの油入変圧器（50Hz）、負荷率40%の場合

• 比較対象： 「トップランナー以前の旧型変圧器（～2005年頃）」と「2026トップランナー変圧器（新基準）」

この条件で比較すると、以下のような驚くべき結果が出ています。

• エネルギー消費効率： 旧型品に比べ、約56% も効率が向上（損失が半減以下）します 。

• 年間電気料金の削減額： 旧型品を使い続ける場合に比べ、年間約295,000円 の電気代削減効果が見込めます 。 ※電気料金単価24.58円/kWhで試算した場合

• CO2排出量の削減： 年間で約5,245kg（約5.2トン）ものCO2削減になります 。これは杉の木約370本が1年間に吸収する量に相当する大きな環境貢献です。

たった1台の変圧器を交換するだけで、年間約30万円近いコストカットと、大幅なCO2削減が実現できるのです。もし事業所に複数台の変圧器がある場合、その効果はさらに倍増します。

4. 耐震性能の向上で「BCP対策」にも貢献

今回の新基準対応製品には、省エネ性能だけでなく、近年の自然災害リスクに対応した**「耐震性能」**の明確化も盛り込まれています。

東日本大震災での教訓を活かし、変圧器本体や配線の設計において、地震による揺れや変位に耐えうる仕様が標準化されています。 具体的には、標準仕様でも「設計用標準震度1.0（耐震クラス1.0）」を満足し、さらに強化が必要な場合は「耐震クラス1.5や2.0」といった高耐震仕様も選択可能です 。

古いキュービクルや変圧器は、経年劣化により固定ボルトが錆びていたり、耐震設計が古かったりと、地震発生時に転倒や破損のリスクが高まっています。 変圧器の入れ替えは、省エネ（コスト削減）であると同時に、企業の事業継続計画（BCP）を強化する**「防災対策」**でもあるのです。

5. 更新のタイミングは？ 今すぐ確認すべきこと

「うちはまだ動いているから大丈夫」 そう思われている場合でも、一度変圧器の製造年を確認してみてください。

変圧器の法的な耐用年数は15年ですが、実寿命は20～30年と言われています。しかし、20年以上前の変圧器は「トップランナー制度以前」の製品であり、エネルギー効率が著しく劣ります。

日本電機工業会のデータによると、国内で稼働している変圧器のうち、推奨更新時期（20年）を超過しているものは約210万台にも上ると推測されています 。 これらを最新の「2026トップランナー変圧器」にリプレースすれば、日本全体で年間約152億kWhもの電力損失を防げると言われています。

【チェックリスト】 □ キュービクルの設置から20年以上経過している □ 変圧器の製造年が「2006年」より前である □ 電気料金削減と脱炭素化（CO2削減）を同時に進めたい □ 2026年の基準改正前に、早めに計画を立てたい

一つでも当てはまる場合は、専門家による診断をお勧めします。 特に2026年の新基準施行前後は、メーカーへの注文が集中し、納品まで時間がかかるケースが想定されます。「壊れてから交換」では、復旧までの期間、電気が使えず事業がストップするリスクがあります。余裕を持った計画的な更新こそが、最も賢い防衛策です。

6. 小川電機株式会社にお任せください

変圧器の更新は、単に機器を入れ替えるだけでなく、現在の使用状況に合わせた最適な容量選定（ダウンサイジングによる更なる省エネなど）を行う絶好のチャンスです。

小川電機株式会社では、お客様の設備状況や電力使用データを基に、 「どれくらい電気代が安くなるのか？」 「投資回収は何年でできるか？」 といったシミュレーションを無料で実施しております。

2026年の新基準への対応も含め、専門知識を持つスタッフが丁寧にご説明いたします。 キュービクルの省エネ、変圧器の更新をご検討の際は、ぜひ私たちにご相談ください。
