高圧DGR（地絡方向継電器）の仕組みと重要性

1. 高圧DGRとは何か？（単体としての役割）

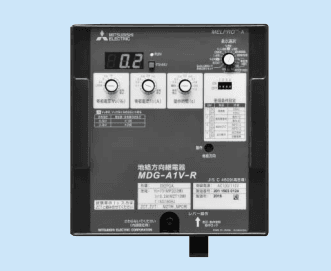

高圧DGR（Directional Ground Relay：地絡方向継電器）は、高圧受電設備において「地絡（電気が地面に漏れること）の発生」と「その原因がどこにあるか（方向）」を瞬時に見分けるための保護継電器（リレー）です。
キュービクル等の高圧受電設備に設置される様々なリレーの中でも、DGRは特に地絡事故に特化しています。

なぜ「方向（Directional）」が重要なのか？

一般的なGR（地絡継電器）は漏電の検知のみ可能ですが、高圧の現場では事故の発生地点（構内・構外）の区別が極めて重要です。
自社でなく隣の施設の地絡を誤検知して自社ブレーカーが作動した場合、またはその逆が起きた場合、大きな損害や信用問題につながります。このような「波及事故」を防ぐため、DGRは漏電の“方向（ベクトル）”を判別し、自社内の事故のみ遮断命令を出すことができます。

2. DGR単体における重要な機能と特徴

• 高精度な演算処理（デジタル化）
  デジタル化されたDGRは、波形歪みやノイズに強く、誤動作を徹底除去しながら事故のみを正確に検出します。

• 位相角の識別能力
  ZCT、ZPDからの信号ズレを計算し、事故の方向を正確に割り出します。

• LED表示と監視ログ機能
  動作時にはトリップ理由（電流・電圧）が一目で分かるLED表示や、事故の履歴を保存するログ機能が搭載されています。

• 試験・メンテナンス性
  定期点検時の自動試験やテストボタンがあり、保守・管理コスト低減に貢献します。

3. 三種の神器：ZCT・ZPDとの「セット」での関係性

高圧DGRは「頭脳」として機能しますが、ZCT（零相変流器）とZPD（零相電圧検出器）が不可欠な「耳」と「目」として連携し、強力な三位一体の仕組みが成立します。

① ZCT（零相変流器：Zero-phase Current Transformer）との関係

• ZCTの役割：漏れ電流（零相電流 $I_0$）を検出します。

• DGRとの関係性：異常電流が流れるとZCTが検出し、「今、どこかで電気が漏れましたよ！」とDGRに伝える「耳」としての役割を果たします。

② ZPD（零相電圧検出器：Zero-phase Potential Device）との関係

• ZPDの役割：地絡による「対地電圧の歪み（零相電圧 $V_0$）」を検出します。

• DGRとの関係性：3相の電圧バランス崩れをキャッチし、「電圧のバランスがこれだけ崩れています！」とDGRへ伝える「目」の役割を果たします。

③ なぜ3つセットでなければ「方向」が分からないのか？

DGR（頭脳）はZCTからの「電流波形」、ZPDからの「電圧波形」を同時に監視します。
事故の場所により“波形のズレ（位相角）”が変化し、

• 構内事故：電流と電圧が特定の角度

• 構外事故：構内とは真逆、もしくは異なる角度

この情報からDGRは、「自社の事故か否か」を瞬時に判断し、適切な動作・不動作を決定します。いずれか1つでも欠けるとこの判断が不可能です。

4. 高圧DGRを導入・選定する際の注意点

• 相互の互換性（組み合わせ）
  DGR、ZCT、ZPDは基本的に同一メーカー指定のセット使用が原則。信号規格（電流・電圧・インピーダンス等）が各社で細かく異なるため、混用すると誤動作や動作不良の原因となります。

• 更新時期（寿命）の把握
  精密電子機器のため、推奨される更新周期は約10年〜15年。外観が良好でも内部部品が劣化している場合があり、不動作リスク回避のため計画的更新が必要です。

5. まとめ

高圧DGRは一見小さなリレー機器ですが、電気事故の方向を見極める高度なデジタル技術が内部に搭載されています。その性能を最大限引き出すZCT・ZPDとの三位一体の連携が安全運用の鍵です。定期的な点検と適切な機器更新を通じて、企業活動と地域電力の安定確保を実現しましょう。
