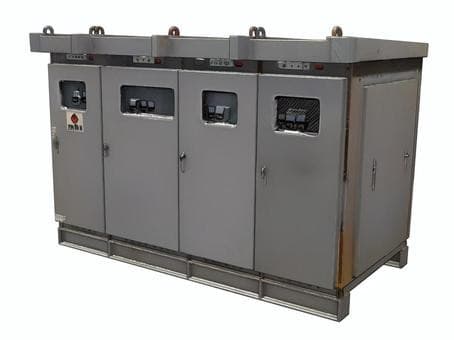

特別高圧受変電製品とは｜仕組み・用途・導入メリットをわかりやすく解説

特別高圧受変電設備の役割と概要

産業施設、大型ビル、データセンターなどで必要とされる高圧電力の受け入れと配電を担うのが、特別高圧受変電製品です。この設備は、電力会社から引き込む高電圧を利用者側設備に適した電圧へ変換し、安全かつ安定的に供給する役割を持っています。

特別高圧とは

「特別高圧」とは、7,000V超～50,000V以下の高圧電力を指します。工場やプラント、大規模施設など、多くの現場でこの電圧帯が利用されています。

主な役割

• 高圧電力の受け入れ： 電力会社から安全に高圧・特別高圧電力を引き込み、設備や配線へ供給します。

• 電圧変換（変圧）： 受電した高圧を現場設備や機器に合った低圧へ変換し、幅広く利用可能にします。

• 保護・制御・監視： 異常を検出した際には迅速に遮断をおこない、スタッフや設備の安全を確保します。

主な構成機器

• 受電開閉装置： 送電線から電力を受け入れ、異常時に遮断する重要な機器。

• 変圧器： 高圧から低圧への変換を担い、設備に最適な電圧供給を実現。

• 遮断器・断路器： 系統保護や保守・点検時の「開路」操作を担当。

• 保護継電器： 異常電流を検出し、遮断器へ信号を送り安全に遮断します。

• 監視・制御システム： 設備状態の監視、運用データの管理、遠隔監視などを提供。

導入が必要な主な現場

• 大規模工場・製造プラント

• データセンター・サーバールーム

• 商業施設・大型複合ビル

• 病院・教育機関

• 鉄道・空港などのインフラ施設

これらの施設では、一般の低圧電源だけでは対応できない大量電力の安定供給が不可欠です。

導入メリット

• 安全性の確保： 保護・監視機能により事故・故障リスクを低減。

• 設備稼働の安定化： 安定した配電によって機器トラブルを抑制し、稼働率を向上。

• 運用の効率化： 設備状態の可視化・予兆保全により保守管理を合理化。

• BCP強化： 高信頼な設備は、緊急時の早期復旧・事業継続性向上に貢献します。

選定時のポイント

• 受電電圧・容量の適合性

• 定格性能（遮断能力・耐電圧 など）

• 保護・監視機能の拡充

• 将来の増設対応・拡張性

• メンテナンス性・交換部品の確保

設備は長期間の運用が前提のため、初期選定段階での性能・安全性・保守性の確認が不可欠です。

特別高圧受変電製品は、大規模設備や産業施設に不可欠な電力インフラ。高品質な導入と安定運用が、現場の安全と事業運営の信頼性を支えます。
