中性線（ニュートラル）は、単なる「マイナス極」ではなく、交流回路で仕事を終えた電気が戻る**「帰り道」と、電圧のバランスを保つ「基準点」**の役割を担います。 単相3線式では、中性線（白）を挟むことで100Vと200Vを同時に利用でき、効率的な送電を可能にします。最大のリスクは、中性線が断線する「欠相」です。これが起きると回路の均衡が崩れ、特定の機器に過電圧がかかり火災や故障を招きます。中性線は、電気を安全かつ安定して供給するために不可欠な、システムの「要」といえる存在です。
電気の世界に足を踏み入れると、必ず耳にする言葉があります。「単相3線式」「三相4線式」「白線」「ニュートラル」。そして多くの人が、直流（DC）のイメージを引きずったまま、「中性線＝マイナスでしょ？」という誤解を抱えています。
しかし、中性線は単なる「マイナス極」ではありません。それは、私たちが安全に、かつ効率よく電気を使うために設計された「バランスの要」なのです。今回は、中性線の正体と、なぜ色分けが重要なのか、そしてその裏に隠されたリスクについて、2500字相当の視点で徹底解説します。
まず、最大の誤解を解くところから始めましょう。
家庭用のAC100V（交流）において、コンセントの2つの穴を「プラスとマイナス」と呼ぶ人がいますが、これは厳密には間違いです。交流は電位が常に入れ替わるため、正しくは「電圧線（ホット）」と「中性線（ニュートラル）」と呼びます。
電気は「行って、仕事をして、帰ってくる」というループが必要です。
電圧線（黒・赤など）： 発電所側からエネルギーを運んでくる「行き」の道。
中性線（白）： 仕事を終えた電気が変圧器（トランス）へ戻るための「帰り」の道。
ここで重要なのは、中性線は変圧器のところで「接地（アース）」されているという点です。地面と同じ電位（0V）に固定されているため、中性線に触れても（理論上は）感電しません。一方、電圧線は対地電圧100Vを維持しているため、触れれば地面に向かって電流が流れ、感電します。

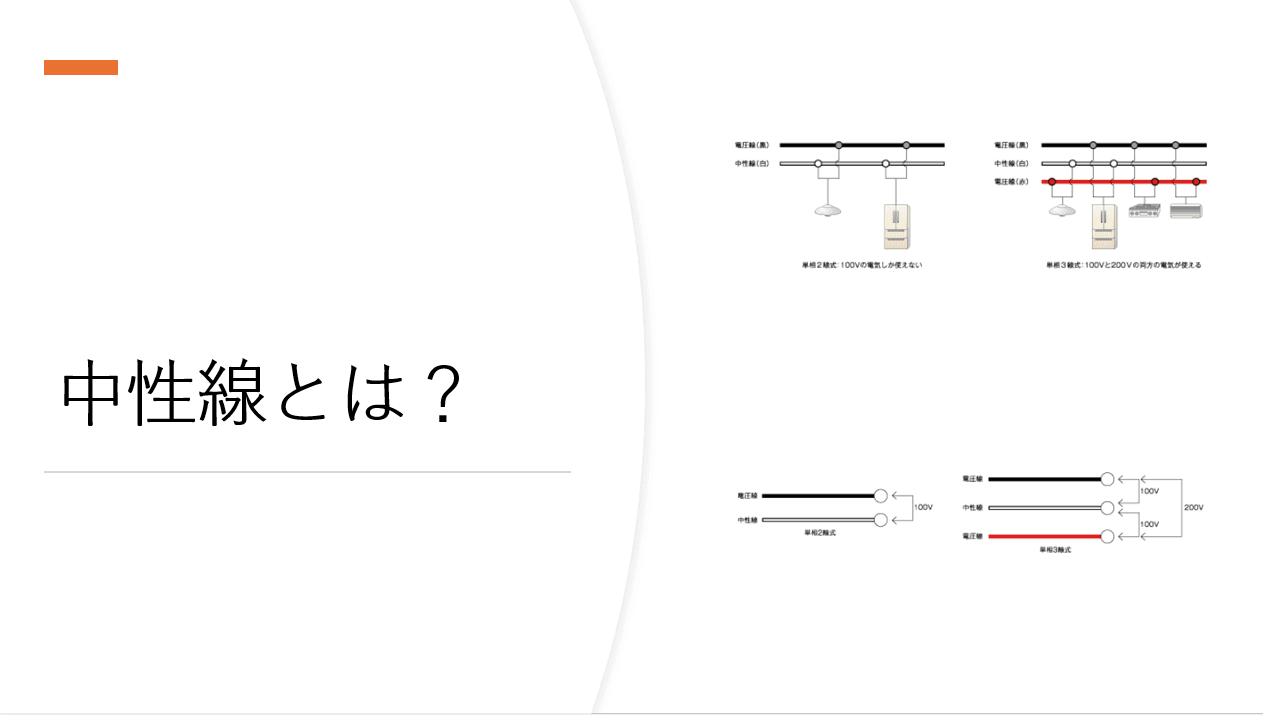

日本の一般住宅で主流となっている「単相3線式（単3）」を例に挙げると、中性線の重要性がより鮮明になります。単3は、黒（電圧線1）、白（中性線）、赤（電圧線2）の3本で構成されています。
100Vと200Vの共存：
黒と白（中性線）を使えば100V。
赤と白（中性線）を使えば100V。
黒と赤（両端）を使えば200V。
これにより、照明（100V）と大型エアコン（200V）を1つの引き込みで同時に賄えるようになります。
電流の打ち消し合い（キルヒホッフの法則）：
これが中性線の最も「賢い」部分です。例えば、黒側に10A、赤側に7Aの負荷がかかっているとします。このとき、共通の帰り道である中性線には「10 + 7 = 17A」流れる……と思いきや、実は「10 - 7 = 3A」しか流れません。交流の位相の性質上、黒と赤の電流は逆方向に作用するため、中性線にはその「差分」だけが流れるのです。これを「バランサー」としての役割と呼びます。
工場やビルなどの動力回路（三相3線式）では、通常「赤・白・黒」の3本が使われますが、海外規格や一部の精密機器では「三相4線式」が登場します。
ここでの中性線は、R・S・T（またはL1・L2・L3）の3つの相の「中心点」から引き出されます。
相電圧と線間電圧： 三相4線式では、相同士（線間）を使えば動力用（例：400V）、相と中性線（白または青）の間を使えば電灯用（例：230V）といった使い分けが可能になります。
電気設備技術基準や内線規程により、配線の色分けは厳格に定められています。これはメンテナンス時の安全性を確保するためです。
中性線：白色（または淡い青色）
電圧線：黒色、赤色、青色（三相の場合）
接地線：緑色（または黄/緑）
よく現場で「白はマイナスだから適当でいい」という勘違いを見かけますが、これは極めて危険です。もし電圧線と中性線を逆に接続（極性誤接続）すると、機器自体は動きますが、スイッチを切っても機器の内部まで100Vが常に加わった状態になり、修理時などの感電リスクが飛躍的に高まります。
中性線について理解する上で、絶対に避けて通れないのが「欠相」のリスクです。
通常、中性線は100Vのバランスを保っています。しかし、何らかの理由（端子の緩みや腐食など）で中性線が断線したり外れたりすると、どうなるでしょうか？
本来「黒―白」「赤―白」で独立していた100V回路が、中性線が無くなることで「黒―負荷A―負荷B―赤」という直列200V回路に変貌してしまいます。
負荷の軽い方の電圧が跳ね上がる： 例えば、黒側にスマホの充電器（小負荷）、赤側に電子レンジ（大負荷）がつながっていた場合、抵抗値の大きいスマホ側に150V〜180Vといった過電圧がかかり、瞬時に焼損・発火する恐れがあります。
中性線は「単なる帰り道」ではなく、「電圧を一定に保つためのアンカー（錨）」なのです。だからこそ、分電盤の中性線端子には「欠相保護機能付きブレーカー」が必須とされているのです。
中性線を理解することは、交流回路の本質を理解することと同義です。
交流における中性線は、直流のマイナス極とは性質が異なる。
対地電圧を0Vに保ち、安全な「帰り道」を提供する。
単3式や三相4線式では、負荷のバランスを取り、複数の電圧を取り出す基点となる。
一度切断（欠相）すれば、機器を破壊する凶器に変わる。
「たかが白線」という油断が、重大な火災や感電事故を招きます。赤・白・黒の3本が並んでいるとき、その真ん中に鎮座する白い線が、いかに健気にシステムの均衡を守っているか。その役割を正しく認識することこそが、プロフェッショナルへの第一歩と言えるでしょう。
