現代社会において、電気は蛇口をひねれば出てくる水のように当たり前の存在です。しかし、私たちが使っている電気には、単なる「量（消費電力）」だけでなく、「効率（質）」という概念が存在します。その中心にあるのが「力率」です。

「電気代を節約したい」「電気設備の効率を上げたい」と考える際、この力率を理解しているかどうかで、見えてくる景色は大きく変わります。本稿では、力率の基礎知識から、なぜそれが重要なのか、そして私たちの生活や産業にどう関わっているのかを詳しく紐解いていきます。

1. 力率とは何か？ —— 「無駄」と「有効」の境界線

交流回路特有の概念

まず大前提として、力率は「交流（AC）」の世界の話です。乾電池のような「直流（DC）」では、電圧と電流を掛ければそのまま電力が求められますが、家庭や工場に届く交流では、そう単純にはいきません。

力率（Power Factor）とは、一言で言えば「送り出された電力のうち、実際に仕事（熱や回転）に使われた割合」のことです。数値は0から1（または0%〜100%）で表され、1に近いほど効率が良いことを意味します。

ビールに例えるとわかりやすい

力率を説明する際、世界中で使われる有名な例え話が「ジョッキに注がれたビール」です。

• 液体（泡の下のビール）：これが「有効電力」です。実際に私たちが喉を潤し、満足感を得る部分、つまり家電を動かしたり熱を発生させたりするエネルギーです。

• 泡（ビールの上の部分）：これが「無効電力」です。コップの中には確かに存在し、容量を占拠していますが、喉を潤す役目（直接的な仕事）は果たしません。

• ジョッキ全体の量（液体＋泡）：これが「皮革電力（ひかくでんりょく）」です。電力会社から送り出されるトータルのエネルギー量です。

力率とは、この「全体の量（皮革電力）」に対する「液体の量（有効電力）」の比率を指します。泡が少なく、液体がなみなみと注がれていれば「力率が良い（100%に近い）」状態と言えます。

2. 3つの電力：有効・無効・皮革

力率をより正確に理解するために、3つの電力の関係を整理しましょう。

1. 皮革電力（Apparent Power）
   単位はVA（ボルトアンペア）。
   電源から送り出される全体の電力です。電圧（V）と電流（A）を単純に掛け合わせたものです。

2. 有効電力（Active Power）
   単位はW（ワット）。
   実際に消費され、熱、光、動力（回転）などの「仕事」に変換された電力です。私たちが普段「消費電力」と呼んでいるものの多くはこれです。

3. 無効電力（Reactive Power）
   単位はvar（バール）。
   電気と磁気を行ったり来たりするだけで、消費はされない電力です。モーターを回すための磁界を作るなど、電気機器を動かすための「呼び水」のような役割を果たしますが、エネルギーとしては残りません。

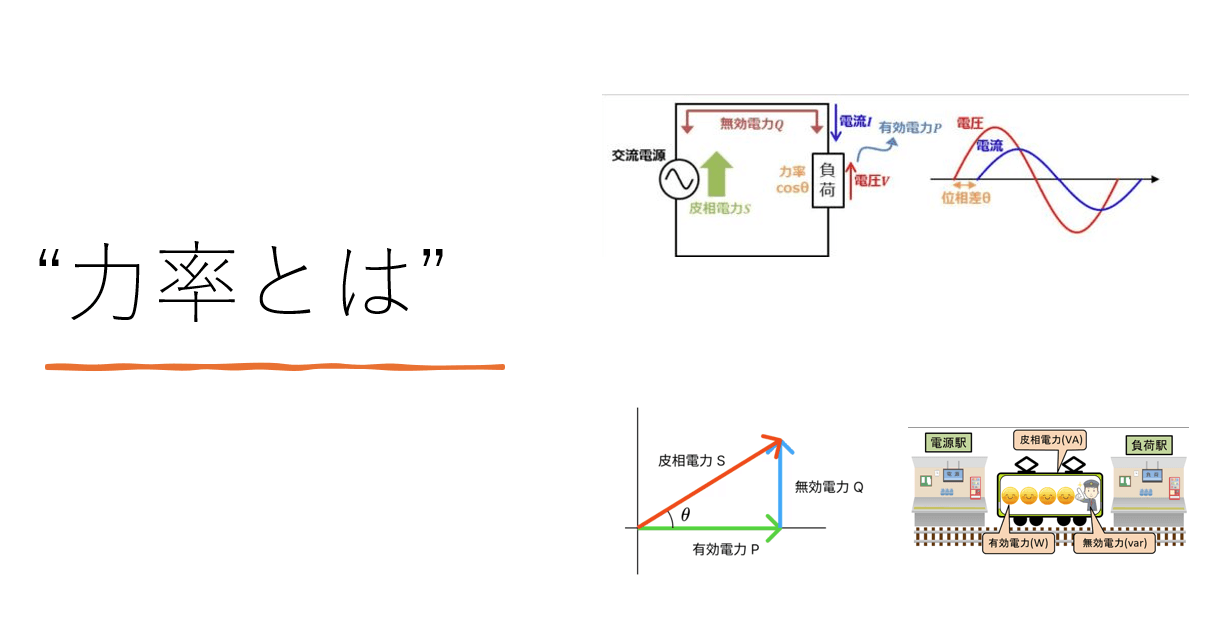

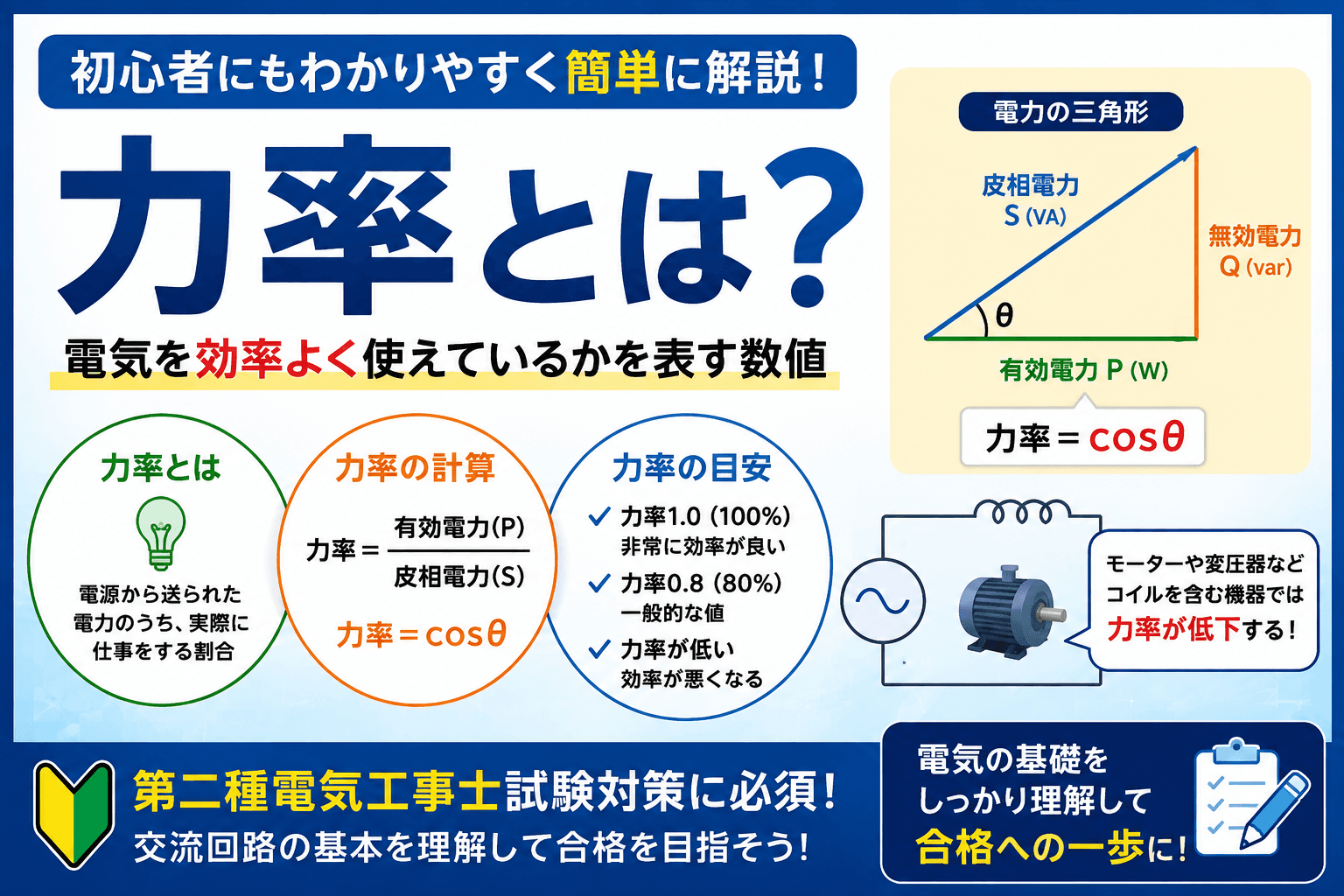

これら3つの関係は、直角三角形（電力三角形）で表すことができます。

皮革電力²　= 有効電力² + 無効電力²

この三角形において、底辺（有効電力）と斜辺（皮革電力）のなす角をθ（シータ）とすると、力率は cos θ（コサイン・シータ）で求められます。

3. なぜ「無効な電力」が発生するのか？ —— 位相のズレ

なぜ「泡（無効電力）」が生まれてしまうのでしょうか。その原因は、電圧と電流の「タイミング（位相）のズレ」にあります。

交流は波（サイン波）の形をしていますが、理想的な状態では電圧の波と電流の波がピッタリ重なって進みます。しかし、接続される機器の特性によって、電流が遅れたり進んだりします。

• 遅れ力率（誘導性負荷）
  コイル（インダクタンス）を含む機器、例えばモーター、トランス、古いタイプの蛍光灯安定器などが原因です。これらは磁力を発生させるために、電圧に対して電流の波がワンテンポ「遅れて」流れます。現代の工場やオフィスで発生する力率低下のほとんどが、この「遅れ」によるものです。

• 進み力率（容量性負荷）
  コンデンサ（キャパシタンス）を含む回路で起こります。電圧に対して電流の波が「先に」進んでしまう現象です。

この「ズレ」が大きくなればなるほど、力率は下がり、無駄な電流が電線を往復することになります。

4. 力率が悪いと何が困るのか？

「使わない電力（無効電力）なんだから、放っておいてもいいのでは？」と思うかもしれません。しかし、力率が低いことは、供給側（電力会社）にとっても需要側（利用者）にとっても大きなデメリットがあります。

1. 設備の無駄遣い
   力率が50%だとすると、100の仕事をさせるために200の電気を送り出さなければなりません。すると、電線や変圧器は「200」に耐えられる太さやサイズにする必要があります。実際には100しか使っていないのに、設備コストが2倍かかるわけです。

2. 送電ロス（熱による損失）
   電線に電流が流れると、抵抗によって熱が発生します。力率が低いと、無駄に大きな電流が流れるため、電線が熱を持ちやすくなり、エネルギーが熱として逃げてしまいます。

3. 電圧降下
   大きな電流が流れることで、末端の電圧が下がってしまい、精密機器の誤作動やモーターの出力低下を招くことがあります。

5. 力率を改善する方法 —— 進相コンデンサの役割

この「ズレ」を解消し、力率を1に近づけることを「力率改善」と呼びます。

最も一般的な方法は、「進相コンデンサ」を回路に取り付けることです。

先ほど、モーターなどのコイル成分は電流を「遅らせる」と言いました。一方、コンデンサは電流を「進ませる」性質を持っています。

「遅れ」と「進み」は打ち消し合うため、適切な容量のコンデンサを設置することで、電圧と電流の位相のズレを相殺し、力率を向上させることができるのです。

6. ビジネスと力率 —— 基本料金の割引・割増制度

日本国内の産業用電気料金体系（高圧・特別高圧）では、この力率が直接「お金」に関わってきます。

多くの電力会社では、「力率85%」を基準としています。

• 力率が85%を上回る場合：1%につき基本料金が1%割引されます（最大15%程度）。

• 力率が85%を下回る場合：1%につき基本料金が1%割増されます。

つまり、力率を95%〜100%に維持できれば、それだけで毎月の固定費を10%以上削減できる可能性があるのです。大規模な工場や商業施設において、力率改善は非常に投資対効果の高い省エネ施策と言えます。

7. 家庭での力率は？

では、私たちの家庭ではどうでしょうか。

実は、一般的な家庭用の電気料金（電灯契約）では、力率による割引・割増はありません。家庭用のスマートメーターは「有効電力」のみを計量しているため、力率が悪くても電気代が直接上がることは稀です。

しかし、最近の家電製品（エアコン、パソコン、冷蔵庫など）には「PFC回路（力率改善回路）」が内蔵されているものが増えています。これは、製品内部で力率を1に近づける仕組みです。

家庭全体の電気代には直結しなくても、家の中の配線に無駄な電流が流れるのを防ぎ、コンセントや配線の発熱を抑えるという安全面・効率面でのメリットがあります。

8. まとめ：力率は「調和」の指標

力率とは、単なる数学的な比率ではなく、「いかに無駄なく電気を使い、インフラに負荷をかけないか」を示す調和の指標です。

• 力率が良い（1に近い）＝ 効率的。設備がコンパクトで済み、熱ロスも少ない。

• 力率が悪い（0に近い）＝ 非効率。無駄な電流が流れ、設備負担が大きく、コストも嵩む。

私たちが意識しにくい「電気の質」ですが、カーボンニュートラルやエネルギー効率が叫ばれる現代において、力率の理解は不可欠です。

目に見えない電気の波が、ピッタリと足並みを揃えて流れる状態。それこそが、最も美しく、最も経済的なエネルギーの姿なのです。
