モーターの極数（P）とトルクの深い関係：なぜ「極数」で力強さが変わるのか？

モーターの極数（P）とトルクの深い関係：なぜ「極数」で力強さが変わるのか？

1. そもそも「極数（P）」とは何か？

モーターの内部には、磁力を使って回転を生み出す「磁石（または電磁石）」が配置されています。磁石の「N極」と「S極」の総数を「極数」と呼びます。

• 2P（2極）：N極 × 1、S極 × 1（1ペア）

• 4P（4極）：N極 × 2、S極 × 2（2ペア）

• 6P（6極）：N極 × 3、S極 × 3（3ペア）

磁石の数が増えると、1回転する間に「磁力の切り替わり」が発生する回数が増えます。これが回転速度とトルクに決定的な違いをもたらします。

2. 回転数と極数の「反比例」の関係

日本の商用電源（50Hz / 60Hz）に接続した場合の回転数の違いには、交流電源の周波数が影響します。モーターの同期回転数（理論上の回転速度）は次式で表されます。

N = 120 × f／P
N：回転数 (min⁻¹)
f：周波数 (Hz)
P：極数

極数が2倍になれば、回転数は半分になります。

なぜ極数が増えると遅くなるのか？1回の電気の波（サイクル）で動く「角度」が小さくなるからです。2Pなら1サイクルで1周近く回りますが、4Pなら半周しか回りません。

3. なぜ「遅い」モーターは「力が強い」のか？

同じ出力（kW）のモーターであれば、極数が多いほど（回転が遅いほど）トルクが太くなります。「自転車のギア」を想像してみてください：

• 2P（高速ギア）：ペダル1回で車輪が多く回る。スピード重視だが、坂道は苦手。

• 6P（低速ギア）：ペダルをたくさん漕いでも車輪は少ししか回らないが、軽い力で登れる。

トルクの計算式

T = 9550 × P／N
T: トルク (N·m)
P: 出力 (kW)
N: 回転数 (min⁻¹)

「出力が同じなら、回転数が低いほどトルクは大きくなる」ことがわかります。

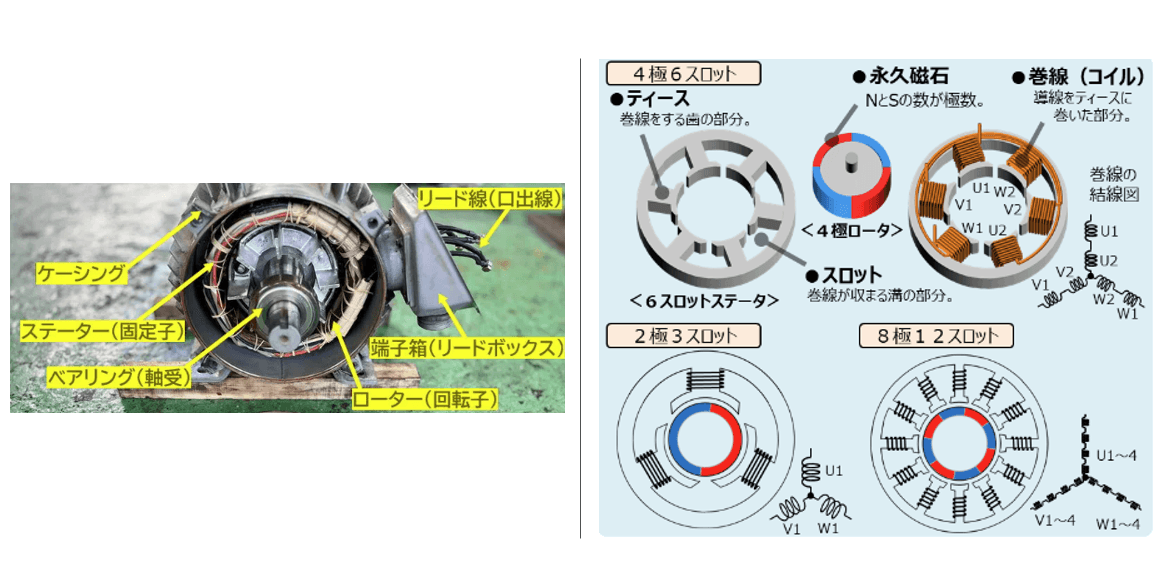

4. 内部構造で見る「力の差」の正体

• 磁束の密度の違い：極数が増えると、ローター（回転体）を囲む「磁石の手」が増え、分散しつつ多方面から力を加え、粘り強い回転が可能。

• レバー比の原理：極数が多いと磁界切り替えが細かくなり、電気エネルギー→回転力への変換効率が高まる。重いものを「長いレバーでゆっくり」持ち上げるイメージ。

5. 2P・4P・6Pの使い分けガイド

それぞれの特性を知ることで、最適なモーター選定が可能です。

• 2P（2極）：スピードスター

  • メリット：小型軽量、高速回転。

  • デメリット：起動力が弱く、負荷がかかると止まりやすい。振動や騒音が大きくなりがち。

  • 用途：遠心ポンプ、ファン、掃除機、高速グラインダー

• 4P（4極）：オールラウンダー

  • メリット：効率・トルクのバランス良好。在庫・価格も安定。

  • デメリット：極端な高速や超高トルクにはやや不向き。

  • 用途：コンベア、汎用機械、コンプレッサー

• 6P（6極）：力持ちの重機

  • メリット：低速でも非常に力強く、重いものを動かすのが得意。

  • デメリット：大型・重量、価格も高め。

  • 用途：クレーン、大型攪拌機、粉砕機、エレベーター

6. トルクと「慣性（イナーシャ）」の重要な関係

「重いものを回し始める時の力」は始動トルクです。
大きな慣性を持つ機械では、2Pモーターだと「力不足で回り始めない」ことも。6Pモーターなら、その太いトルクで「グイッ」と動かし始められます。

7. まとめ：適切な極数選びが機械の寿命を決める

「大は小を兼ねる」「速ければ良い」は通用しません。

無理な選択はシステム全体の複雑化やロスにつながります。

1. 必要な「回転数」はどれくらいか？

2. 負荷はどれくらい「重い」か？

3. 設置スペースに余裕はあるか？

この3点を基準に、2P・4P・6Pを選ぶのがエンジニアリングの基本です。
極数は単なる数字以上の意味があり、「速さ」か「力」かという設計思想そのものです。
次にモーターの銘板を見る時は、「P」の数字から、そのモーターが持つ性格を想像してみてください。
