動力用コンセントの種類とは？用途・形状・選び方を徹底解説【電気工事向け】

動力用コンセントとは

動力用コンセントは、三相200V電源（主に工場や業務用で使用）から機器へ電力を供給するための専用コンセントです。家庭用100Vコンセントと比べて高出力が可能で、主に産業や業務用途に利用されます。

主な使用例

• 業務用エアコン

• コンプレッサー

• 工作機械

• ポンプ設備

• 業務用厨房機器

• 工場機械

動力用コンセントの主な種類

接地3P（3極）コンセント

• 三相200V用（3本の電源線＋接地）

• 最も一般的な動力コンセント

• 主な用途：モーター機器、コンプレッサー、業務用機械

接地2Pコンセント

• 単相200V用（2極＋アース）

• 業務用エアコン・IH調理器等で使用

• 主な用途：業務用エアコン、電気温水器

引掛形コンセント

• プラグを差し込んで回して固定するタイプ

• 振動による抜け防止・高信頼性

• 主な用途：工作機械、仮設電源、建設現場設備

防水型コンセント

• 防雨・防水構造、IP規格対応

• カバー付きで屋外や水気の多い場所向け

• 主な用途：屋外設備、工場外部電源、ポンプ設備

マグネットコンセント

• マグネットで接続し、引っ張ると外れるタイプ

• 電源コード破損防止・高い安全性

• 主な用途：移動機器、工場ライン設備、清掃機器

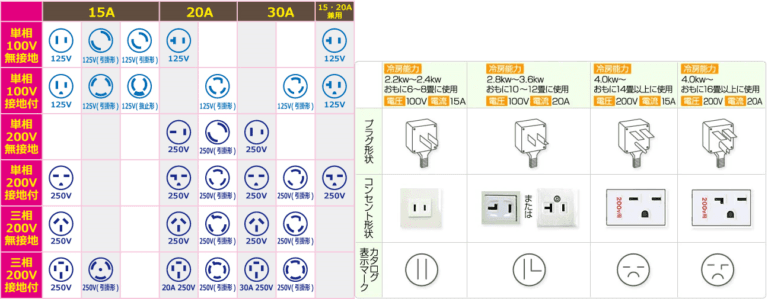

容量別の動力用コンセント

機器の消費電力に合わせ、適切な容量を選ぶことが重要です。

動力用コンセントの選び方

• 電圧：単相200V／三相200V（機器仕様に合わせて）

• 極数：2P・3P

• 設置場所：屋内／屋外（防水型）

• 電流容量：設備の定格電流以上を選ぶ
  定格以下だと発熱・火災の危険があります

設置時の注意点

1. 有資格者（電気工事士）による施工が必須

2. 分電盤のブレーカー容量との整合を確認

3. 必ず接地（アース）施工を行う

4. 適切なケーブルサイズの選定

「動力用コンセントの設置は安全第一。必ず専門業者に依頼してください。」

まとめ

• 動力用コンセントは高出力機器に欠かせない設備

• 主な種類：接地3P・2P・引掛形・防水型・マグネット型

• 選定時は電圧・極数・容量・設置環境をチェック

• 施工は電気工事士による安全な工事が必要

動力機器の導入・更新時は、適切なコンセントの選定と安全施工を徹底しましょう。
