ダウントランスとは？仕組み・種類・用途をわかりやすく解説

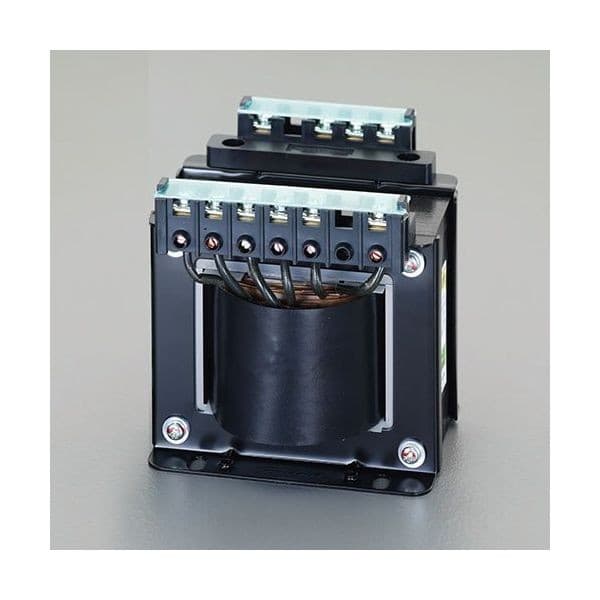

ダウントランスとは

ダウントランスとは、高い電圧を低い電圧へ変換する変圧器（トランス）のことです。正式には「降圧変圧器」と呼ばれ、英語ではStep-down Transformer（ステップダウントランス）といいます。電力会社や設備から供給される電圧が高すぎて使用できない場合、目的に合わせて電圧を下げるために使用します。

• 200V → 100Vへ変換

• 200V → 24Vへ変換

• 100V → 12Vへ変換

このように、必要な電圧まで下げて安全かつ効率的に電気機器へ供給します。

ダウントランスの仕組み

ダウントランスは電磁誘導の原理を利用して電圧を変換します。主に二つの巻線から構成されます。

電圧の変換は巻数比（一次巻線と二次巻線の比率）によって決まります。

• 一次巻線：200回

• 二次巻線：100回

この場合、200V → 100Vに変換され、二次側の巻数が少ないほど電圧が低くなる仕組みです。

主な用途

• 制御回路：工場設備や機械制御の低電圧化（例：200V→24V）

• LED照明：LED器具用の低電圧供給（例：100V→12V）

• 海外製機器：異なる電圧の機器を国内で使用（例：日本100V→110V）

• 電子機器：オーディオ、アダプター、制御基板など内部でも使用

ダウントランスの種類

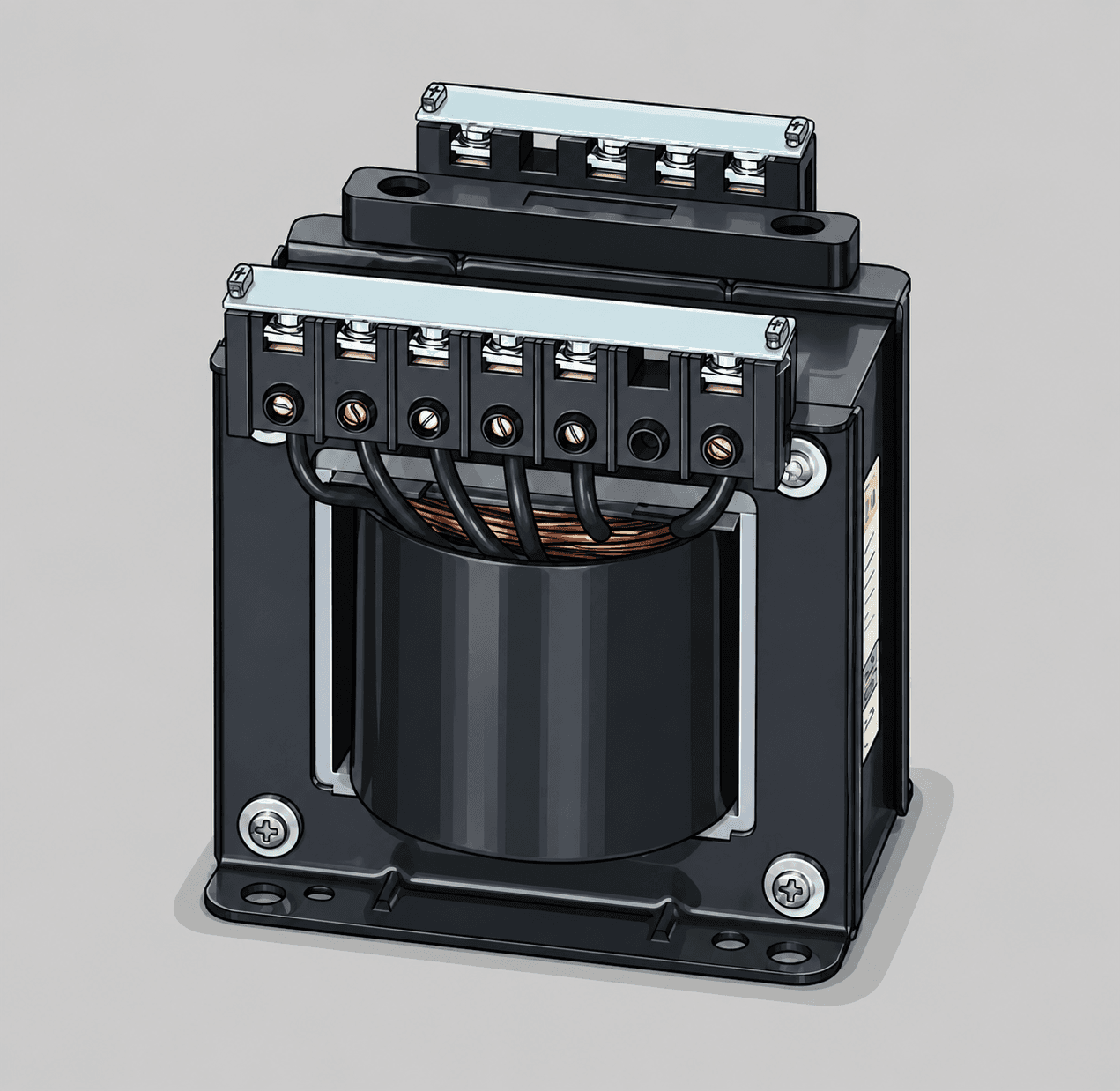

1. 単相ダウントランス


   • 単相電源用、小型機器や照明用

   • 主な電圧例：200V→100V、100V→24V

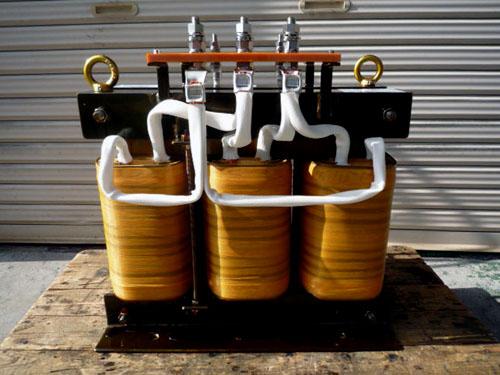

2. 三相ダウントランス


   • 大容量、工場やモーター設備向け

   • 生産設備・工作機械などに使用

3. 絶縁トランス（アイソレーショントランス）


   • 一次側・二次側が電気的に絶縁

   • 医療機器や精密機器で使用

4. スライダックトランス（可変トランス）


   • 出力電圧の調整が可能、実験や試験設備用

5. トロイダルトランス


   • 小型・高効率・ノイズが少ない

   • オーディオ用途などで使用

容量選びのポイント

ダウントランスは容量（VA）に注意して選定します。容量計算式：

消費電力 ÷ 力率 = 必要容量
例：500W ÷ 0.8 = 625VA

安全のため1.5倍程度の余裕を持ちましょう。（例：625VAなら1000VAを選定）

使用時の注意点

• 過負荷や容量超過は発熱・焼損・火災の原因

• 冷却や通気スペースの確保が必要

• 供給電圧の間違いに注意（機器故障やトランス破損）

ダウントランスとアップトランスの違い

例：
200V → 100V ダウントランス
100V → 200V アップトランス

まとめ

• ダウントランスは高い電圧を安全なレベルまで下げる装置

• 広範な電気設備や電子機器で利用

• 種類や用途による選定が重要

• 容量や設置環境に注意し、安全な運用を

電気設備や工事設計では用途と負荷容量に合ったトランス選定が重要です。適切なダウントランスを使うことで安全で安定した電源供給が実現できます。
