スコット結線変電の仕組みと役割

三相を単相へ変える「魔術師」：スコット結線変電の仕組みと役割

電気の世界には、一見すると不可能に思える「変換」を鮮やかに成し遂げる技術がいくつか存在します。その代表格と言えるのが、今回ご紹介する**「スコットトランス（スコット結線変圧器）」**です。

工場やビルなどの受電設備で見かけるこの装置は、一体何のために存在し、どのような魔法を使っているのでしょうか。技術者のみならず、電気のインフラに興味を持つ方に向けて、その奥深い世界を解説します。

1. なぜ「スコットトランス」が必要なのか？

私たちの社会を流れる電気には、大きく分けて2つの形があります。

• 三相交流： 発電所から送られてくる、3本の電線を使った効率的な電気。主に大きなモーターを回す産業用。

• 単相交流： 家庭のコンセントのように、2本の電線で使う電気。照明や家電用。

ここで大きな問題が発生します。**「三相交流から、特定の大きな単相負荷（例えば電気炉や鉄道の架線）に電気を引きたい」**という場面です。

単純に三相のうちの2本から電気を取ればいいのでは？と思うかもしれません。しかし、それをやってしまうと、三相全体のバランスが崩れる**「不平衡（アンバランス）」**という現象が起きます。これが進むと、発電機が異常過熱したり、他の機器に悪影響を及ぼしたりと、送電ネットワーク全体にダメージを与えてしまうのです。

この「三相のバランスを保ったまま、2つの単相回路を取り出す」という難題を解決するために発明されたのが、スコットトランスなのです。

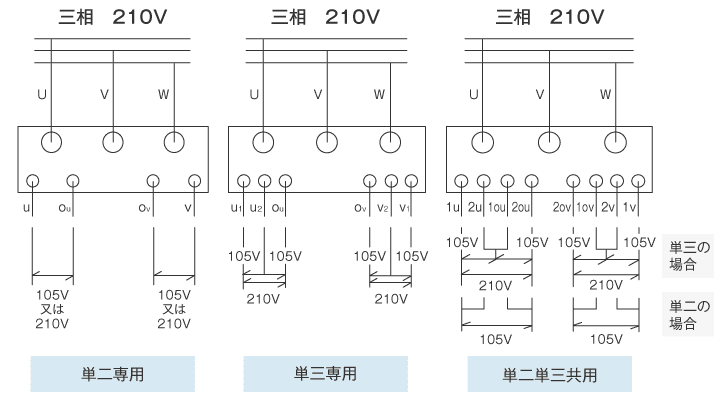

2. スコットトランスの構造：T座と主座のコンビネーション

スコットトランスは、内部に2つの変圧器を持っています。それぞれ名前があり、役割が異なります。

• 主座変圧器（M座：Main Teaser）： 三相の2線にまたがって接続されるベースとなる変圧器。

• T座変圧器（T座：Teaser Transformer）： 主座変圧器の中間点から、残りの三相1線へと接続される変圧器。

この2つを「T字型」に組み合わせることから、海外では「T-connection」とも呼ばれます。

数学的な美しさ

ここで、スコットトランスが「魔術」と呼ばれる理由である巻き数比の話に触れましょう。

三相交流はベクトルで見ると正三角形を成していますが、そこから均等に単相を取り出すためには、T座変圧器の巻き数を主座変圧器の**$\frac{\sqrt{3}}{2}$（約86.6%）**にする必要があります。

$$V_T = \frac{\sqrt{3}}{2} V_M$$

この絶妙な比率によって、二次側（出力側）に取り出される2つの単相回路は、電圧の大きさが等しく、かつ位相が90度ずれた状態になります。この「90度の位相差」こそが、三相のバランスを崩さないための鍵なのです。

3. スコットトランスのメリットとデメリット

どんな優れた技術にも一長一短があります。導入を検討する上でのポイントを整理しましょう。

メリット

1. 三相バランスの維持： 二次側の2つの単相負荷が同じであれば、一次側の三相電流は完全に平衡します。

2. 省スペース： 単相変圧器をバラバラに設置するよりも、一つの筐体に収まったスコットトランスの方が設置面積を抑えられます。

3. 信頼性： 構造がシンプルであるため、長寿命でメンテナンス性にも優れています。

デメリット

1. 負荷バランスへの依存： 最大の弱点です。2つの単相回路の負荷に大きな差があると、結局一次側で不平衡が生じてしまいます。

2. コスト： 特殊な巻き線構造を持つため、一般的な三相変圧器に比べると製造コストが高くなる傾向があります。

4. 活躍する現場：私たちの生活を支える場所

スコットトランスは、普段私たちの目に見えないところで「縁の下の力持ち」として働いています。

• 非常用発電設備：

停電時にビルや病院の照明（単相）と動力（三相）を同時に賄う際、三相発電機から効率よく単相を取り出すために使われます。

• 鉄道（電気鉄道）：

日本の鉄道の多くは、電力会社から三相で受電し、それをスコットトランスで2つの単相に分けて上下線に供給しています。

• 公共施設・ビル：

エレベーター（三相）とフロアのコンセント（単相）を一つの受電システムで管理する場合に重宝されます。

5. 現代におけるスコットトランスの進化

近年、パワーエレクトロニクスの発展により、インバータなどの電子制御で電圧を変換するシーンも増えました。しかし、スコットトランスのような**「物理的な結線による変換」**は、ノイズに強く、過酷な環境でも壊れにくいという絶対的な信頼性があります。

最近では、より環境に配慮した「トップランナー油入変圧器」としてのスコットトランスも登場しており、エネルギー効率の向上（低損失化）が進んでいます。

結びに代えて：技術の「粋」を感じる

スコットトランスは、19世紀末にチャールズ・フェルテン・スコットによって考案されました。100年以上経った今でも、その基本原理が変わらずに使われ続けているという事実は、この設計がいかに完璧に近いものであるかを物語っています。

複雑な三相の世界を、使い勝手の良い単相へと橋渡しする。スコットトランスは、電気工学が到達した「知恵の結晶」の一つと言えるでしょう。もし、工場の裏側やビルの電気室でその名前を見かけたら、「ああ、あそこで三相をなだめて単相に変えているんだな」と思い出してみてください。
