電気の「通訳」タイトラ物語

6600Vと3300Vを繋ぐ、知られざる架け橋の正体

私たちの暮らしを支える電気。コンセントに差し込めば当たり前のように流れてくるエネルギーですが、その裏側には、電圧という「電気の勢い」を自在に操る職人のような装置たちが隠れています。

その中でも、電力業界のプロたちが「タイトラ」と呼ぶ装置があります。正式名称は**「タイトランス（Tie Transformer：連絡用変圧器）」**。

今回は、特に現場でニーズの高い**「6600V（ボルト）から3300Vへ変換するタイトラ」**に焦点を当て、なぜこの中途半端に見える数字の変換が必要なのか、そしてタイトラがどのような役割を果たしているのかを、初心者の方にもわかりやすく徹底解説します。

1. そもそも「タイトラ」の「タイ」って何？

「タイトラ」という響きを聞いて、タイヤやトラックを連想する方も多いでしょう。しかし、この「タイ（Tie）」の正体は、ネクタイや「タイアップ」と同じ、**「結ぶ」「繋ぐ」**という意味です。

電気のネットワーク（系統）は、あまりに巨大なため、いくつかのグループに分けられて管理されています。この異なるグループ同士を「結ぶ（Tie）」ために設置される変圧器（Transformer）だから、タイトランス、略して「タイトラ」なのです。

電気の「方言」を合わせる通訳者

例えば、ある工場では古い設備を動かすために「3300V」の電気が必要だとします。しかし、電力会社から届いているメインのラインは「6600V」です。このままでは電圧が強すぎて機械が壊れてしまいますし、逆に3300Vのラインから6600Vの設備に電気を送ろうとしても、パワー不足で動きません。

ここでタイトラの出番です。タイトラは、いわば電気の「方言（電圧の違い）」を翻訳し、スムーズに受け渡しができるようにする通訳者なのです。

2. なぜ「6600V」と「3300V」を繋ぐのか？

現代の日本の配電設備において、最も一般的な高圧電圧は「6600V」です。街中の電柱の上を走っている線の多くはこの電圧です。では、なぜわざわざ「3300V」に変換して繋ぐ必要があるのでしょうか。そこには日本の電気の歴史と、現場の切実な事情があります。

理由①：歴史のなごり（旧設備の継承）

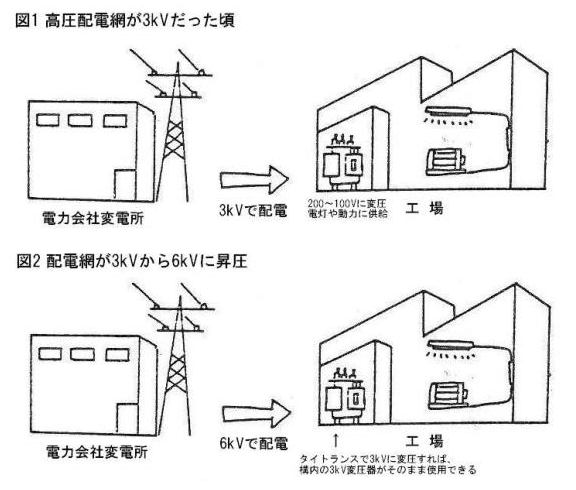

かつて日本の高圧配電は3300Vが主流だった時代がありました。技術の進歩とともに、より効率よく遠くまで電気を送れる6600Vへとアップグレードされていきましたが、古い工場や大規模施設の中には、今でも3300Vで動く巨大なモーターや設備が現役で働いています。 これらをすべて6600V対応に買い替えるには、数億円単位のコストがかかることも珍しくありません。そこで、メインの電源（6600V）からタイトラを通して3300Vを作り出し、古い設備を大切に使い続けるのです。

理由②：感電・絶縁のリスク管理

電圧が高ければ高いほど、電気を閉じ込めておくための「絶縁（カバー）」を厚く、頑丈にする必要があります。3300Vは6600Vに比べて絶縁の設計が少し楽になるため、特定のエリア内だけをあえて3300Vで運用し、コストを抑えたり安全性を高めたりする場合があるのです。

理由③：系統の「連絡」という使命

これがタイトラの真骨頂です。 例えば、敷地内にA系統（6600V）とB系統（3300V）という2つの電気の通り道があるとします。普段は別々に動いていますが、もしA系統の点検中にB系統から電気をバックアップしたいとなったらどうでしょう？ 電圧が違うと直接は繋げませんが、間に「6600V/3300Vのタイトラ」を置いておけば、いざという時に電気を融通し合うことができます。この**「助け合いのルート」**を作ることこそが、タイトラの最大の存在意義なのです。

3. タイトラの仕組み：中で何が起きている？

変圧器の仕組み自体は、実は100年以上前から基本は変わっていません。

1. 鉄の芯（鉄心）に、2つのコイルが巻き付けられています。

2. 片方のコイル（6600V側）に電気を流すと、鉄の芯に磁力が発生します。

3. その磁力がもう片方のコイル（3300V側）に伝わり、再び電気に変わります。

このとき、コイルを巻く回数（巻数比）を変えることで、電圧を自在に調整できます。6600Vから3300Vにしたい場合は、巻く回数を「2：1」にすればいいわけです。

「タイトラ」ならではのこだわり

普通の変圧器は「電気を配って終わり（送りっぱなし）」であることが多いのですが、タイトラは「系統同士を結ぶ」のが仕事です。そのため、どちらの方向からも電気が流れる可能性がある「双方向性」を考慮して設計されたり、両方の電圧バランスを監視する機能が重要視されたりします。

4. もしタイトラがいなかったら？（想像してみよう）

タイトラという「架け橋」がない世界を想像してみてください。

• 古い機械が使えない： 3300V対応の古い名機たちが、6600Vの荒波に耐えられず引退を余儀なくされます。

• 停電が長引く： 隣のラインから電気を借りることができないため、一部の故障がエリア全体の完全停止に直結します。

• 拡張性がなくなる： 新しい設備（6600V）を導入するたびに、古いシステム（3300V）との間で「壁」ができ、複雑な運用を強いられます。

タイトラは、いわば**「新旧の架け橋」であり「異なるルールを繋ぐ仲裁役」**。彼がいるおかげで、私たちは過去の資産を活かしつつ、最新の電気インフラの恩恵を受けることができるのです。

5. 現場で見かけるタイトラの姿

もしあなたが工場の裏手や、大きな病院の受電設備（キュービクル）を覗く機会があれば（もちろん外側から安全に！）、そこには無骨な鉄の箱が並んでいるはずです。

タイトラは、一般的な変圧器と見た目はあまり変わりません。しかし、その銘板（スペック表）をよく見ると、 「一次電圧 6600V / 二次電圧 3300V」 という表記が見つかるはずです。

最近では、より効率を求めた「トップランナー変圧器」と呼ばれる省エネタイプや、火災のリスクを抑えるための「モールド変圧器（油を使わず樹脂で固めたもの）」のタイトラも増えています。技術は常に進化していますが、その「繋ぐ」という役割だけは、時代が変わっても変わりません。

6. まとめ：電気の世界の「縁の下の力持ち」

「タイトラとは何ですか？」と聞かれたら、これからはこう答えてください。

「それは、6600Vと3300Vという、違う世界に住む電気同士を仲良く繋ぐ、魔法の通訳機だよ」と。

派手な光を放つわけでも、目立つ音を立てるわけでもありません。しかし、タイトラは24時間365日、文句も言わずに電圧を変換し続け、私たちの工場のラインを止めず、街の明かりを守り続けています。

「異なるものを繋ぐ」というタイトラの精神は、多様性が求められる現代社会においても、どこか通じるものがあるような気がしませんか？

7. おわりに：さらに深い世界へ

今回の解説で、タイトラが「6600V」と「3300V」という異なる電圧のネットワークを橋渡しする重要な装置であることがお分かりいただけたかと思います。

もし、もっと詳しく知りたくなった方は、ぜひ以下のキーワードも調べてみてください。

• タップ切換： 状況に応じて少しだけ電圧を微調整するテクニック。

• 励磁突入電流： タイトラにスイッチを入れた瞬間に流れる「最初のひと踏ん張り」の大きな電流。

• 並列運転： 複数のタイトラを協力させて、より大きなパワーを生み出す方法。

電気の世界は、知れば知るほど「繋がる」面白さに満ちています。
