電源切替開閉器「MAC-DT」とは！―全貌と活用シーン
止まらないインフラの守護神

現代社会において、電気の途絶は単なる不便を超え、経済的損失や生命の危険に直結します。データセンターのサーバー、病院の医療機器、工場の製造ライン――これらを停電から守るために、受変電設備（キュービクル）の中で静かに、しかし確実に行動するデバイスがあります。それがMAC-DT（電磁接触器式電源切替開閉器）です。

本稿では、MAC-DTの基本的な機能から、その驚異的な性能、そして具体的な導入事例までを深掘りし、その役割を解き明かします。

1. MAC-DTとは何か？ その基本概念

MAC-DT（Magnetic Automatic Change-over Device with Double Throw）は、一般的に「電源切替開閉器」や「自動切替スイッチ（ATS）」の一種として知られています。

基本的な役割

• 「常用電源（電力会社からの受電）」と「予備電源（非常用発電機や別系統の受電）」を自動的に切り替える

• 通常時は電力会社からの電気を負荷に供給、停電や電圧降下検知時は回路を予備側へ切替え、電力供給を継続

なぜ「MAC-DT」なのか

• 「MAC」は電磁接触器（Magnetic Contactor）をベースにしていることを指す

• 「DT」は双投（Double Throw）を意味する

• 一つの操作機構で「常用-OFF-予備」の切り替えを行い、構造的に常用と予備が同時に投入される事故を防ぐインターロック機能が特徴

2. MAC-DTの主な機能とメカニズム

MAC-DTが単なるスイッチと一線を画すのは、その高度な制御と信頼性にあります。

1. 自動切替機能
   電圧監視リレーと組み合わせることで、以下のフローを自動化：

   1. 停電検知：常用電源の電圧が一定以下に低下

   2. 開放：常用側の接点を開放

   3. 投入：（発電機が起動し電圧が安定した後）予備側の接点を投入

   4. 復電後：常用電源が復帰すれば、再び常用側へ自動的に切り戻し（自己復帰機能）

2. 確実なメカニカルインターロック
   電気的なインターロックだけでなく、物理的な構造で両方の電源が同時に入らない仕組みを持ち、誤作動や溶着時のリスクを極限まで低減

3. 高い遮断・投入性能
   切替時の大電流に対し、アーク（火花）を瞬時に消す消弧能力や高頻度開閉に耐える耐久性、長いメンテナンスサイクル

3. パフォーマンス指標：性能の高さの裏付け

• 切替時間

  • 一般的に数十〜数百ミリ秒

  • 常用→予備：システム全体では40秒以内（消防法等）、機器単体は一瞬で切替

  • 瞬時停電対策：非常に高速なモデルは瞬停の影響を最小化

• 耐久性とメンテナンス性

  • 機械的開閉寿命は数万回

  • 銀合金などの耐摩耗性素材で電気抵抗と発熱を抑え、熱環境悪化を防止

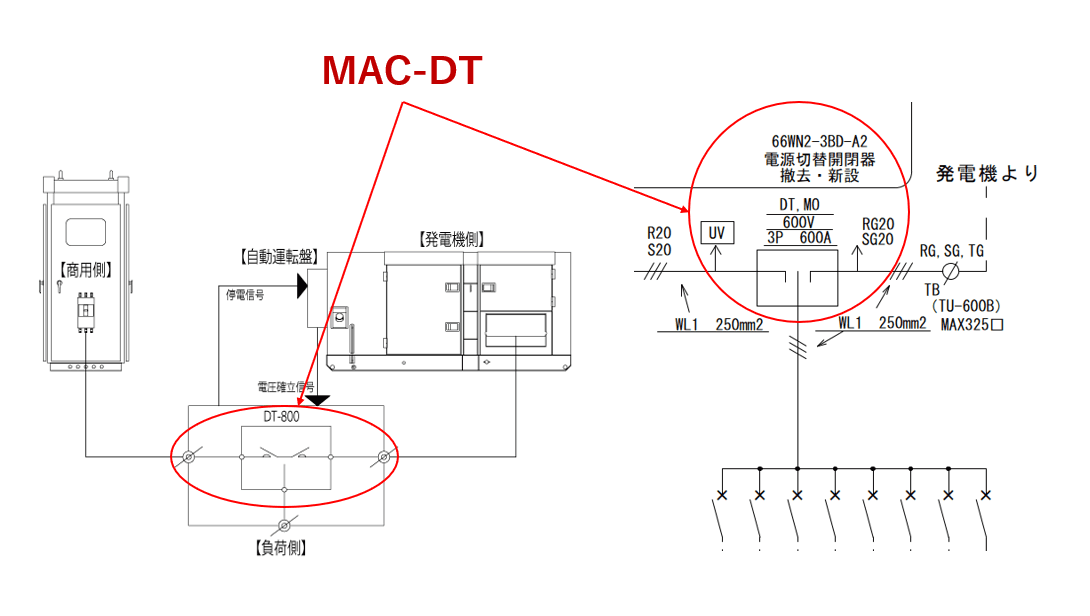

4. キュービクル（受変電設備）への組み込み例

MAC-DTが最も活躍するのは「キュービクル（高圧受変電設備）」の内部です。

配置と構成

• キュービクル内の「低圧配電盤」セクションに組み込み

• 上流：常用側MCCB（配線用遮断器）・発電機用遮断器

• 中流：MAC-DT（心臓部）

• 下流：各フロアや設備への分岐回路

実際の運用シナリオ（オフィスビル例）

1. 雷サージで地域一帯停電

2. キュービクル内の電圧監視盤が異常検知

3. 非常用発電機に始動信号送信

4. 発電機の定格電圧達成を確認、MAC-DTが常用側から予備側へ「ガチャン」と切り替え

5. 消火設備、エレベーター、非常用照明へ電力供給

5. 主な使用場所と必要とされる背景

MAC-DTは「1秒の停電も許されない場所」、または「法令で予備電源が義務付けられている場所」で必須です。

• 医療機関・福祉施設
  手術室、人工呼吸器、透析機器などでUPSと併用しバックアップ体制を構築

• データセンター・電信電話局
  サーバー群の電源安定化、データ破損やクラッシュ防止

• 高層ビル・大型商業施設
  消防法でスプリンクラーや排煙設備への非常用電源確保が義務化

• 工場の連続生産ライン
  化学プラントや半導体工場等の損失防止に、迅速な切替で生産ライン維持

6. 選定時の注意点：エンジニアの視点

• 極数（3P/4P）：中性線の扱いにより選択し、接地系設計にあわせる

• 定格短時間耐電流：短絡事故時にも耐えられる電流値を確認

• 重畳切替（オーバーラップ）：切替時に一時的に両電源を接続するタイプもあり、系統同士の同期やより高度な制御が必要

7. まとめ：見えない信頼を支える技術

MAC-DT（電源切替開閉器）は、普段目に触れることはほとんどありません。しかし、落雷や災害、予期せぬ事故が起きた際、この小さな機器が「カチッ」と動くことで、社会の機能は維持されています。

高信頼なメカニカル構造、高速な自動切替、過酷な環境に耐えるタフさ。これらを兼ね備えたMAC-DTは、日本の高い電力品質と安全性を支える「縁の下の力持ち」と呼ぶにふさわしいデバイスです。

今後、再生可能エネルギーや蓄電池導入が進むことで、電源の「切替」と「選択」の重要性はさらに増大。MAC-DTの技術もよりスマート・高効率へと進化し続けています。
