1. 「逆相」とは何か？ 正相との違いを理解する

私たちが普段使っている電気には、大きく分けて「単相」と「三相」があります。

• 単相： 一般家庭のコンセントなど。

• 三相： 工場の大型機械や業務用のエアコンなどで使われる。R相・S相・T相の3本の電線で電気を送る。

「逆相」を理解するためには、この三相交流の仕組みを知る必要があります。

三相交流の仕組み（正相）

三相交流は、3つの波形（R・S・T）が少しずつタイミング（位相）をずらして流れています。この3つの波が「R→S→T」の順番でピークを迎える状態を「正相（せいそう）」と呼びます。
この順番で電気が流れることで、モーターの内部に「時計回りの回転磁界」が発生し、モーターは正しく右回転します。

逆相の状態

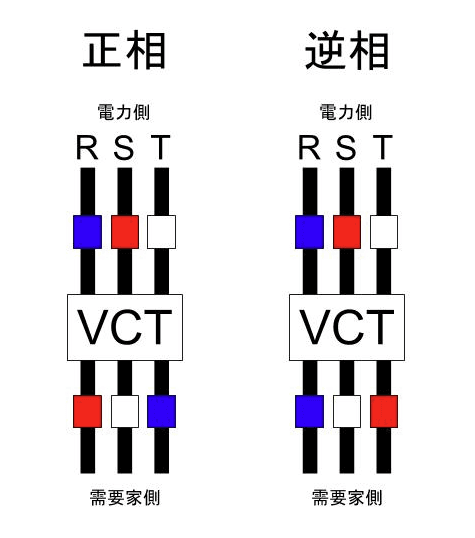

逆相とは、3本のうちいずれか2本の電線が入れ替わり、ピークを迎える順番が「R→T→S」などのように変わってしまうことを指します。
順番が入れ替わると、発生する磁界の方向が逆転します。その結果、接続されているモーターは意図せず「逆回転」を始めてしまうのです。

2. なぜ逆相が起きるのか？ 主な原因

逆相は自然に発生するものではなく、ほとんどが「人為的なミス」や「工事の影響」によって引き起こされます。

1. 配線工事のミス
   電気工事の際、ブレーカーや端子台に電線を接続する順番を間違えるのが最も多い原因です。「赤・白・黒」といった色のルールがありますが、古い設備や改修現場では色が統一されていないこともあり、取り違えが発生します。

2. 電力会社側のメンテナンスや事故復旧
   稀なケースですが、電柱のトランス交換や落雷による断線復旧工事の際に、送電線の接続順序が変わってしまう可能性もゼロではありません。

3. 移動式設備の再接続
   工事現場で使用する水中ポンプや、イベント用の大型発電機など、頻繁に電源を抜き差しする設備では、接続のたびに逆相のリスクが付きまといます。

3. 逆相が引き起こす深刻なトラブル

「ただ逆回転するだけなら、つなぎ直せばいいのでは？」と思うかもしれません。しかし、産業機器において逆回転は非常に危険な現象を招きます。

• ① ポンプ・ファンの故障と機能不全

  • 水中ポンプ：水を汲み上げるはずが、逆回転により水を押し戻そうとしたり、空回りしたりします。冷却不足でモーターが焼損することもあります。

  • シロッコファン（換気扇）：効率が著しく低下し、本来の排気が行われません。

• ② 機械的な破損（減速機・コンプレッサー）

  • スクリューコンプレッサー：逆回転すると内部の潤滑油が循環せず、わずか数秒で焼き付いて再起不能になる機種もあります。

  • コンベア・自動機：逆方向に動き出すことで、部品が詰まったり、ストッパーを突き破ったりして、大規模な設備破損につながります。

• ③ 安全性の欠如

  • リフトやクレーンなどの昇降機が、ボタンの指示（上昇）と逆に（下降）動いた場合、重大な人身事故につながる恐れがあります。

4. 逆相を防ぐための「検相器」と「逆相防止リレー」

逆相による被害を防ぐためには、「動かす前に確認する」ことと「異常を検知して止める」ことの2段構えが必要です。

検相器（けんそうき）：事前確認の必須アイテム

電気工事士が必ず持っているツールです。三相の端子にクリップを挟むだけで、現在の配線が「正相」か「逆相」かを判定してくれます。最近では、電線の上に被覆越しにクリップを当てるだけで判定できる非接触型が主流です。

逆相防止リレー（ボルテージ・センサ）：自動ガード

制御盤内に組み込まれる保護装置です。電源が逆相で供給された場合、それを瞬時に検知して電磁接触器（マグネットスイッチ）を遮断し、モーターに電気が流れないようにします。また、3本のうち1本が断線する「欠相（けっそう）」を防ぐ機能を持っているものも多いです。

5. 万が一、逆相が起きてしまったら？

現場でモーターを回した瞬間、「あれ、逆に回っているぞ？」と気づいた場合の対処法は非常にシンプルです。

対処法：3本のうち、任意の2本を入れ替える
例えば、R・S・Tの3本のうち、「RとS」を入れ替える、あるいは「SとT」を入れ替えることで、位相の順番が反転し、正相に戻ります。
【注意！】3本すべてを入れ替えてはいけません（R→S、S→T、T→Rなど）。3本すべてをずらすと、位相の順番は変わらないため、逆相のままです。

6. 欠相（けっそう）との違いに注意

逆相とセットで語られることが多いのが「欠相」です。

• 逆相： 3本の順番が違う（モーターは逆回転する）。

• 欠相： 3本のうち1本が断線している（モーターは回らない、もしくは異常発熱する）。

欠相状態でモーターを無理に回そうとすると、残りの2本に過剰な電流が流れ、コイルが焼き切れてしまいます。逆相防止リレーの多くは、この欠相もセットで検知してくれるため、導入のメリットは非常に大きいです。

7. まとめ：電気の「当たり前」を守るために

「逆相」は、知識さえあれば防げるトラブルです。しかし、一度見逃すと高額な設備の破壊や、命に関わる事故を招く恐れがあります。

• 新しく設備を導入したとき

• 配線工事を行ったとき

• 設備を移動させたとき

これらのタイミングでは、必ず「検相」を行う習慣をつけましょう。
