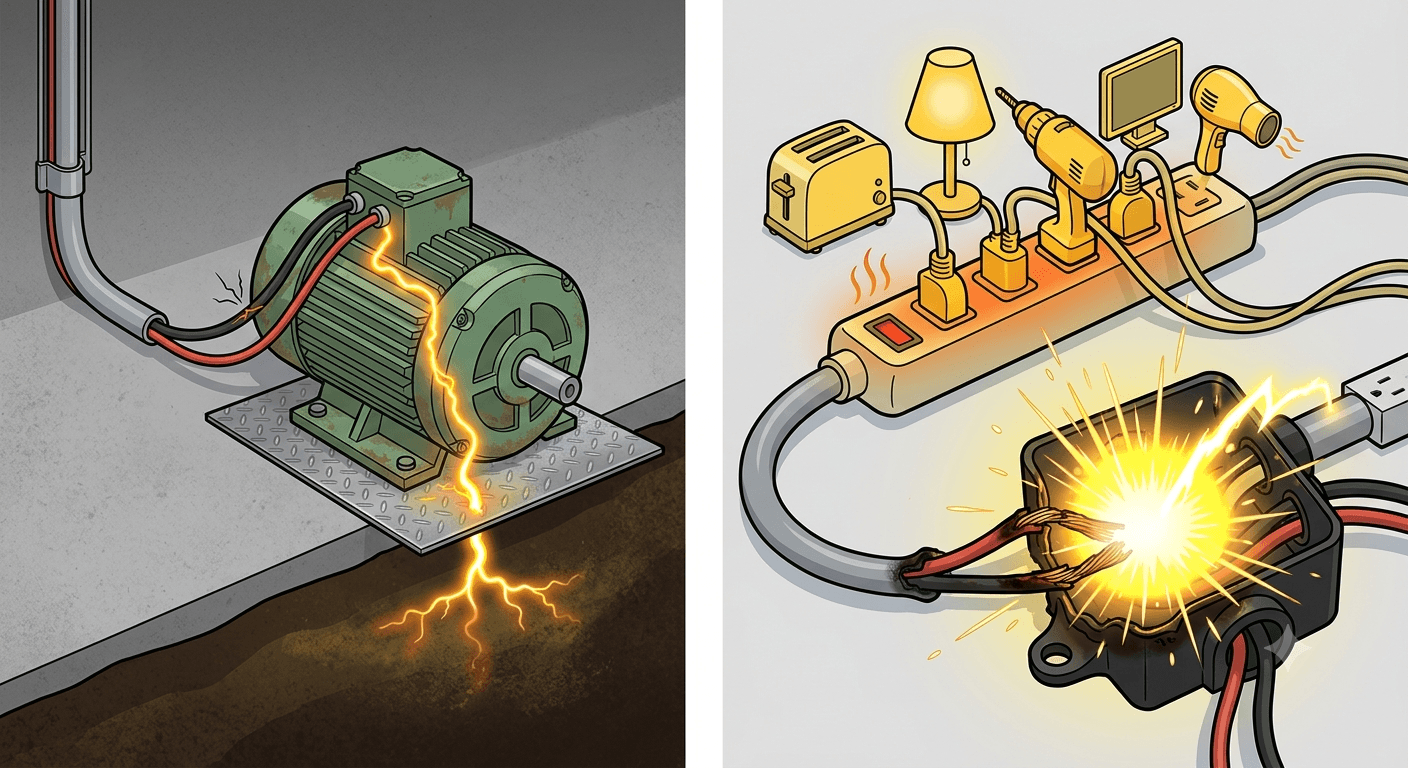

地絡事故と過電流事故の違いとは？メカニズム・危険性・対策を徹底解説

1. 地絡事故（漏電）とは？

メカニズム：電気の「ルート（向き）」の異常

電気回路は通常、ゴムや空気などの「絶縁物」で遮断されています。この絶縁状態が破れる（絶縁破壊）と、本来の回路を外れて電気が大地（地面）へと流れ出てしまう現象です。

主な発生原因

• 経年劣化： 熱・紫外線・ストレスによる絶縁体の劣化

• 水分・湿気の侵入： 雨水や結露が導電路を形成

• 外傷・小動物： ケーブル損傷や、ネズミ・ヤモリ等の侵入による接触

危険性とリスク

• 感電災害： 漏電中の金属ケースに触れると人体が導体となり、最悪の場合は心停止に至る。

• 漏電火災： ラスモルタル壁や鉄骨を流れる際の抵抗熱により、周囲の可燃物が発火する。

2. 過電流事故（過負荷・短絡）とは？

メカニズム：電気の「量」の異常

電気が外に漏れるのではなく、本来の回路内で許容限界（定格電流）を超えた大電流が流れる現象です。発生原因により2つに分かれます。

2つの分類と原因

• 過負荷（オーバーロード）：

  • 現象： 電気の使いすぎ等により、電線の許容電流を継続的に超える状態。

  • 例： タコ足配線やモーターへの過度な負荷。

• 短絡（ショート）：

  • 現象： 電圧の異なる電線同士が「負荷（抵抗）」を挟まず直接接触し、爆発的な大電流が流れる状態。

  • 例： コードの踏み潰しによる被覆破損、作業中の工具落下による線間接触。

危険性とリスク

• 機器の爆発・破損： ショート時の激しいアーク（火花）と熱により、配電盤やブレーカーが破裂。

• 波及事故（大停電）： 1箇所のショートが原因で、ビル全体や周辺地域の電力系統まで停電させる。

3. 【徹底比較】地絡事故 vs 過電流事故

4. 事故を防ぐための保安対策

① 地絡事故への対策

• 漏電遮断器（ELCB）の設置： 電流の「行き」と「帰り」の差（差電流）を検知し、即座に回路を遮断。

• 確実な接地（アース）工事： 万が一の際、電気を人体ではなく抵抗の低いアース線経由で地面へ逃がす。

• 定期的な絶縁抵抗測定： 絶縁抵抗計（メガー）を用いて、事前に絶縁劣化を発見。

② 過電流事故への対策

• 配線用遮断器（MCCB）の設置： 熱（バイメタル）や電子回路で過大電流を検知し、スイッチを自動OFF。

• 適正な負荷管理： コンセント容量の把握、タコ足配線の禁止、機器起動時の突入電流を考慮した設計。

• 保護協調の最適化： 事故が発生した末端のブレーカーのみをピンポイントで遮断させ、全館停電を防ぐ。

まとめ

• 地絡（漏電）対策 ＝ 「確実な絶縁・接地（アース） ＋ 漏電遮断器」

• 過電流対策 ＝ 「適切な容量管理 ＋ 配線用遮断器」

電気事故の性質（ルートの異常か、量の異常か）を正しく理解し、適切な保護設備と日々のメンテナンスを組み合わせることが、現場と人命を守る基本となります。
