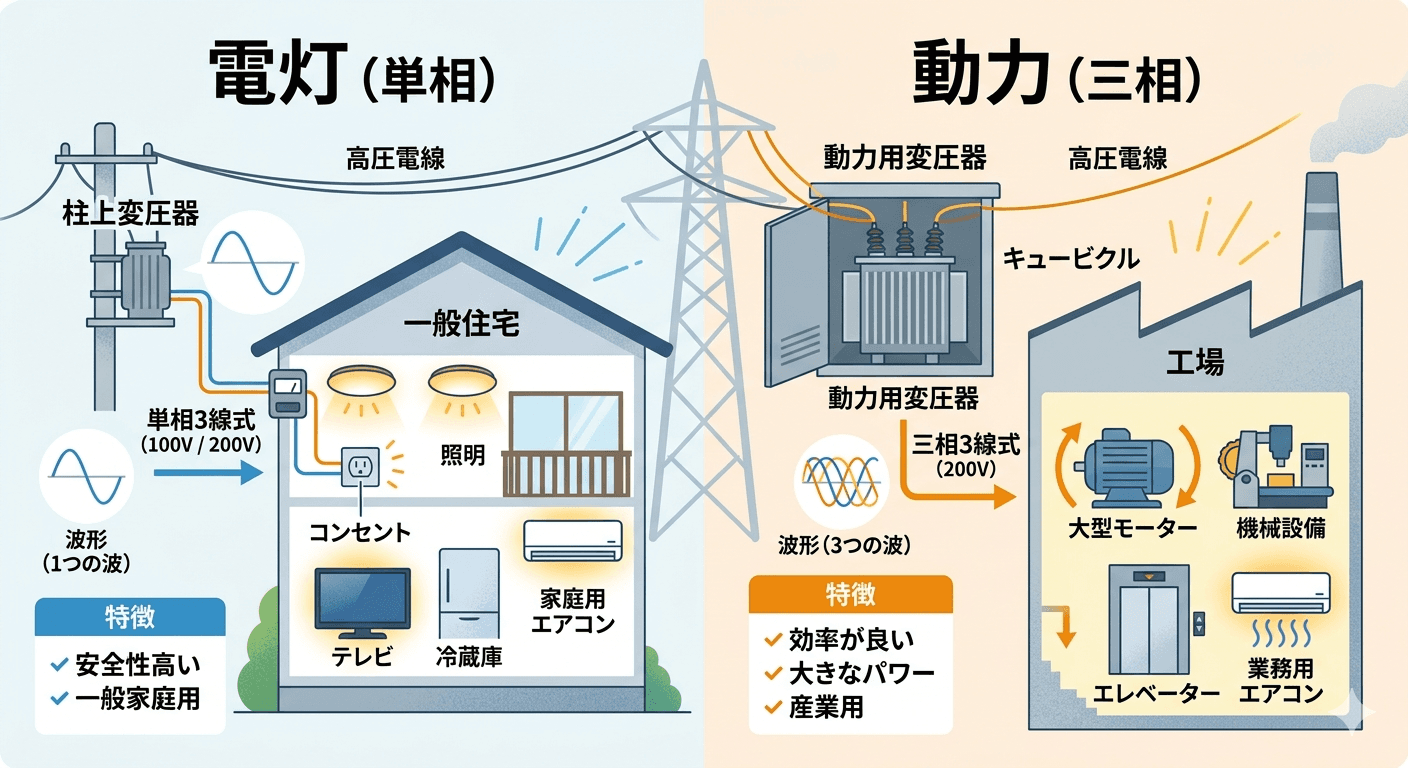

電気の「電灯」と「動力」の違いとは？

そもそも「トランス（変圧器）」とは？

電灯と動力の違いを理解する前に、まずベースとなる「トランス（変圧器）」の役割を知っておきましょう。

発電所で生み出された電気は、数万〜数十万ボルトという超高圧で送電線を通って街まで運ばれてきます。

しかし、これをそのまま家庭のコンセントや工場の機械につなぐと、電圧が高すぎて一瞬で機器が吹き飛んでしまいます。

そこで活躍するのがトランス（変圧器）です。

トランスは、電柱の上にあるバケツのような形をした箱（柱上変圧器）や

ビルの中にある電気室（キュービクル）の中に設置されており、「高すぎる電圧を、人間が安全に使える電圧（100Vや200V）に下げる（変圧する）」という極めて重要な役割を持っています。

このトランスから電気を送り出す段階で、用途に合わせて「電灯用」と「動力用」の2種類に姿を変えるのです。

「電灯（単相）」とは？ 〜家庭でおなじみの使いやすい電気〜

まず「電灯（でんとう）」について解説します。電気の専門用語では「単相（たんそう）」と呼びます。

① 特徴と仕組み

電灯（単相）は、主に一般的な家電製品や照明器具を動かすための電気です。

電気の波（位相）が1つだけあるのが特徴で、一般家庭のコンセントに届いている電気はすべてこれに該当します。

現在、日本の多くの住宅では「単相3線式」という方法でトランスから電気が引き込まれています。これは3本の電線を使って電気を送る方法で、電線の組み合わせ方によって「100V」と「200V」の両方を同時に取り出せるという非常に便利な仕組みです。

② 主な用途

• 家電製品全般（テレビ、冷蔵庫、洗濯機、電子レンジ）

• 照明器具（LED、蛍光灯）

• パソコンやスマートフォンなどの充電

• 家庭用のルームエアコンやIHクッキングヒーター（これらは単相200Vを使用）

③ メリットとデメリット

• メリット： 電圧が低いため安全性が高く、感電した際のリスクが比較的低いです。また、配線や機器の構造がシンプルで扱いやすいのが特徴です。

• デメリット： 電気の波が1つしかないため、大きなパワーを必要とする大型のモーターなどを動かすには効率が悪く、不向きです。

「動力（三相）」とは？ 〜産業を支える力強い電気〜

次に「動力（どうりょく）」についてです。専門用語では「三相（さんしょう）」、または「三相3線式」と呼びます。

① 特徴と仕組み

動力（三相）は、主に大型の機械や業務用のモーターを効率よく動かすための電気です。

「三相」という名の通り、3本の電線それぞれに、タイミング（位相）を120度ずつずらした電気の波が流れています。

3つの波が交互に途切れなく押し寄せるため、電気の力が常に一定で、非常に強いパワーを生み出すことができます。この特性が、モーターを滑らかに、かつ強力に回転させるのに最適なため「動力」と呼ばれています。電圧は一般的に「三相200V」（大型工場などでは400V以上）が使われます。

② 主な用途

• 工場の製造ラインや加工機械（旋盤、溶接機など）

• ビルやマンションのエレベーター、給水ポンプ

• 店舗やオフィスの業務用エアコン（パッケージエアコン）

• 大型冷凍・冷蔵庫

③ メリットとデメリット

• メリット： 少ない電流で非常に大きなエネルギー（回転力）を取り出すことができます。同じパワーのモーターを作る場合、単相で作るよりも三相で作るほうが、機器自体を小さく・軽く・安価に製造できるため、産業用として圧倒的なコストパフォーマンスを誇ります。

• デメリット： 電圧が高くパワーがある分、万が一感電した際のリスクが高く、取り扱いには専門の資格（電気工事士など）が必要です。

「電灯」と「動力」の違いまとめ

2つの違いを、視覚的に分かりやすく表にまとめました。

イメージするなら、電灯は「自転車を片足ずつペダルを踏んで漕ぐようなもの（一瞬力が抜けるタイミングがある）」であり

動力は「3人のサイクリストがタイミングをずらして絶え間なくペダルを漕ぎ続けるようなもの（常に強い力が加わる）」と言えます。

実務で知っておきたいトランスの設置パターン

工場やオフィスビルを建てる際、電気の設計者は「電灯」と「動力」のトランスをどのように配置するかを検討します。ここには大きく分けて3つのパターンがあります。

① 別個設置パターン

電灯用のトランス（単相変圧器）と、動力用のトランス（三相変圧器）をそれぞれ1台ずつ、独立して設置する方法です。お互いの電気的な影響が出にくく、最もオーソドックスで安定した方法です。

② 灯動共用（V結線など）パターン

「予算を抑えたい」「設置スペースが狭い」という場合に採用されるのが、灯動共用トランスです。

2台のトランスを特定の形（V結線など）で組み合わせることで、1つのシステムから電灯（単相）と動力（三相）の両方を取り出すことができます。設備のコンパクト化とコストダウンを同時に叶えられるため、中規模のビルや店舗などでよく使われます。

まとめ：適材適所で使い分けられる電気

トランスから送り出される「電灯」と「動力」は、どちらが優れているというわけではなく、それぞれに明確な役割があります。

安全性が高く、私たちの日常生活を優しく支えてくれる「電灯」。 圧倒的なパワーと効率性で、日本のモノづくりやビルのインフラを力強く支える「動力」。

この2つの電気をトランスによって正しく変圧し、適材適所で使い分けることで、私たちは安全で快適な社会を維持することができています。

もし街中で電柱のトランスやビルの電気室を見かけることがあれば、「あの中で電灯と動力の電気が作られているんだな」と思い浮かべてみてください。
