ブレーカーの「1P1E・2P1E・2P2E・3P2E・3P3E」の違いを徹底解説｜選び方と用途もわかりやすく紹介

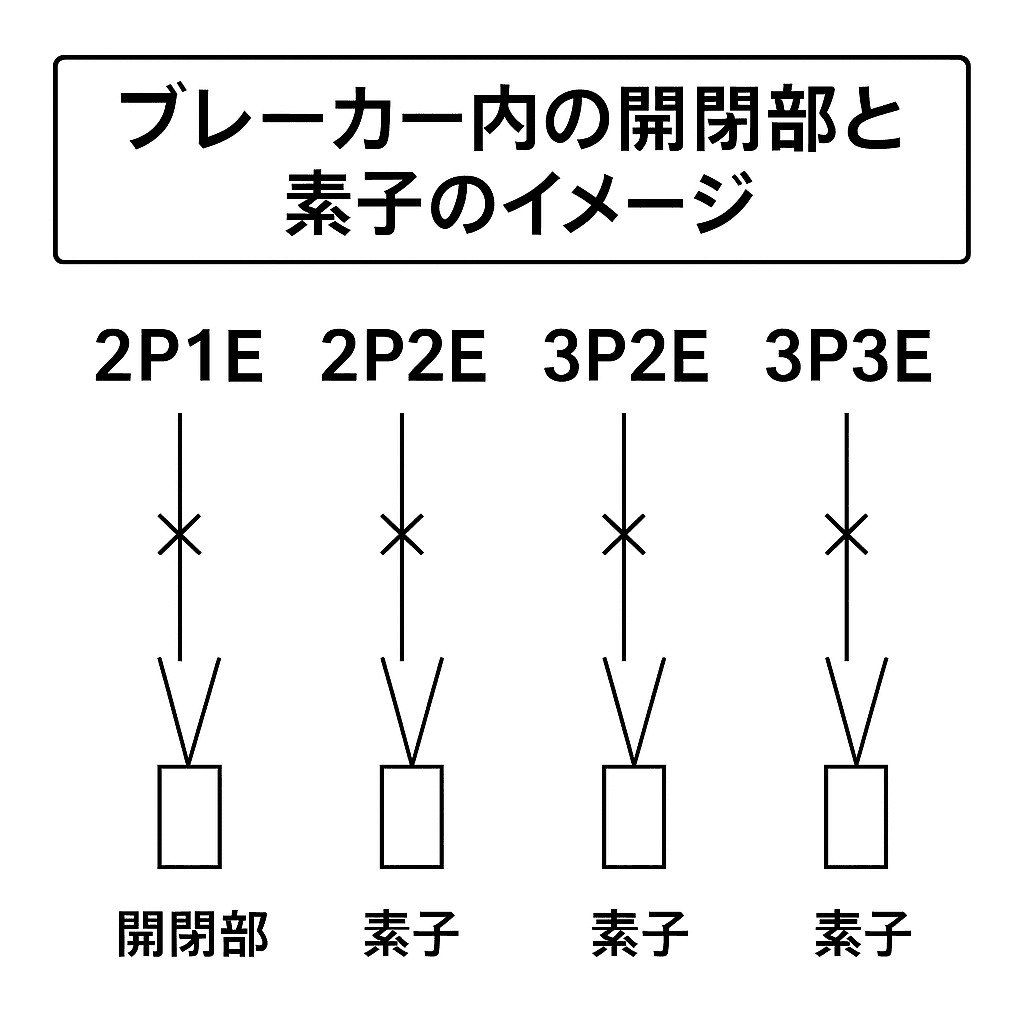

ブレーカーの「P」と「E」とは？

まず基本として、ブレーカーに使われる「P」と「E」の意味を理解しましょう。

• P（Pole：極数）…同時に遮断する電線の本数

• E（Element：素子数）…過電流を検知する回路の数

「P＝何本切るか」「E＝どれだけ監視するか」というイメージが理解しやすい覚え方です。

各ブレーカーの違いと特徴

1P1E（単極単素子）

• 用途：100V回路（照明・簡易コンセント等）

• 特徴：構造がシンプルで安価

• 注意点：片側のみ遮断のため安全性はやや低い

現在は安全性向上のため使用が減少傾向です。

2P1E（2極単素子）

• 用途：一般家庭の100V回路

• 特徴：LとNを同時遮断、安全性向上

• メリット：コストと安全性のバランスが良い

住宅分電盤で最もよく使われるタイプです。

2P2E（2極2素子）

• 用途：単相200V回路（エアコン・IH等）

• 特徴：両方の回路を監視し高い安全性

• メリット：過電流検知の精度が高い

200V機器や安全性重視の回路に最適です。

3P2E（3極2素子）

• 用途：三相モーター・業務用機器

• 特徴：3本遮断、2回路で電流監視

• メリット：コストを抑え実用的な保護性能

工場や店舗設備などで広く利用されています。

3P3E（3極3素子）

• 用途：重要設備・精密機器

• 特徴：全相個別監視、最高の保護性能

• メリット：バランスが重要な設備やトラブル防止に最適

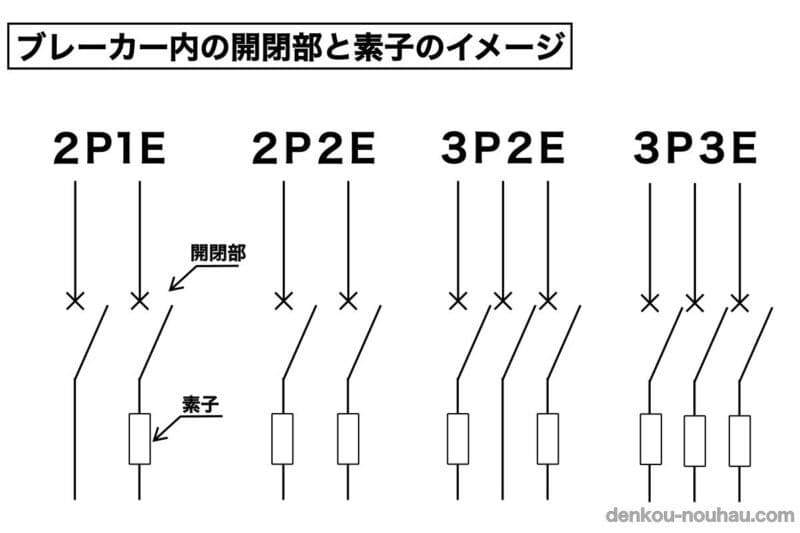

各ブレーカー種類 一覧表

ブレーカーの選び方のポイント

1. 電圧
   100V→1P/2P、200V→2P2E、三相→3P

2. 安全性
   安全重視：素子数が多い（2E・3E）、コスト重視：1E

3. 用途
   家庭：2P1E/2P2E、業務用：3P2E、重要設備：3P3E

現場での覚え方（実務向け）

• P＝線の本数（切る数）

• E＝監視回路の数（安全レベル）

Pが多い＝対応電源が大きい
Eが多い＝安全性が高い

まとめ

各ブレーカー（1P1E・2P1E・2P2E・3P2E・3P3E）は、電線の遮断本数（P）と保護性能（E）の違いを示します。

• 住宅：2P1E・2P2E

• 三相設備：3P2E・3P3E

• 高い安全性が必要な場合：Eが多いもの

正しい選定で電気事故防止・設備長寿命化に繋がります。
ブレーカーの種類をしっかり理解し、安全な電気設備運用を心がけましょう。
