エアコンのブレーカー選定方式とは？失敗しない容量計算と正しい選び方を徹底解説
エアコン設置工事や分電盤改修において、「ブレーカーの選定」は安全性・信頼性を左右する非常に重要なポイントです。 ブレーカー容量を誤ると、頻繁な遮断・発熱・最悪の場合は火災事故につながる恐れがあります。 本記事では、住宅用から業務用エアコンまで対応できるブレーカー選定方式を、計算方法・早見表・注意点を交えてわかりやすく解説します。

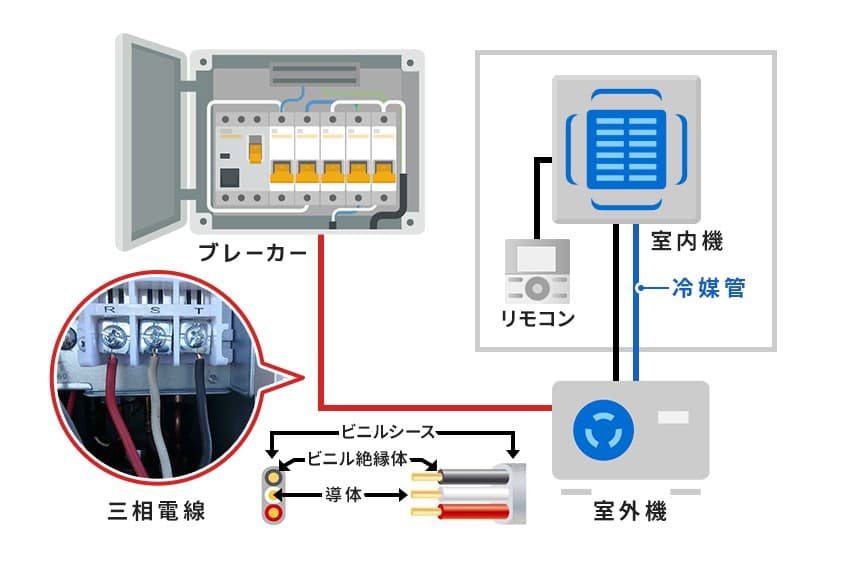

エアコンに専用ブレーカーが必要な理由
エアコンは一般的な家電製品と異なり、以下のような特徴があります。
コンプレッサー起動時に突入電流が流れる
冷暖房運転中は長時間連続運転になる
室外機を含めた屋外設置負荷がある
このため、電気設備技術基準や内線規程ではエアコンは原則「専用回路」とすることが求められています。
他のコンセント回路と共用すると、ブレーカー遮断や配線の過熱リスクが高まります。
エアコン用ブレーカー選定の基本原則
電源方式（単相100V・単相200V・三相200V）
定格電流（A）
メーカー指定の推奨遮断器容量
消費電力だけで判断しないことが重要です。エアコンはモーター機器なので、起動特性も考慮する必要があります。
ブレーカー容量の基本計算式
（単相100V・200Vエアコンの場合）
消費電力（W） ÷ 電圧（V） = 電流（A）例：
消費電力：1,400W
電圧：100V
計算：1,400 ÷ 100 = 14A
⮕ 実際は余裕を見て20Aブレーカーを使用
目安：定格電流 × 1.25倍で選定します。
住宅用エアコン｜容量別ブレーカー早見表
エアコン能力 | 電源 | 消費電力目安 | 推奨ブレーカー |
|---|---|---|---|
2.2kW（6畳） | 100V | 約600～700W | 15A |
2.8kW（10畳） | 100V | 約800～1,000W | 20A |
3.6kW（14畳） | 100V / 200V | 約1,200～1,400W | 20A |
4.0kW（18畳） | 200V | 約1,600～2,000W | 20A |
5.6kW（23畳） | 200V | 約2,200～2,800W | 30A |
※ 目安です。必ず機器銘板・仕様書で最終確認をしてください。
漏電遮断器（ELB）は必要？
結論：原則「必要」。エアコン回路には漏電遮断器付きブレーカーが推奨されます。
室外機は雨水・湿気の影響を受けやすい
冷媒配管付近で結露が発生する
感電・火災リスクの低減
項目 | 仕様 |
|---|---|
定格電流 | 20A～30A |
漏電感度 | 30mA |
業務用・三相200Vエアコンのブレーカー選定
業務用（パッケージエアコン等）は三相200V電源が主流です。
メーカー仕様書で定格電流を確認
定格電流 × 1.25倍以上
配線用遮断器（MCCB）を選定
例：定格電流 18A（200V三相）
18A × 1.25 = 22.5A → 30A MCCBを選定よくあるブレーカー選定ミス
消費電力だけで容量を小さくする
既存コンセント回路に増設する
100V機器なのに200V用ブレーカーを使用
室外機側の電流値を見落とす
これらのミスは現場トラブルの原因になります。注意が必要です。
法令・基準との関係性
電気設備技術基準
内線規程
経済産業省による電気安全制度
安全率を確保した設計・施工が事業者責任として求められます。
まとめ｜エアコンのブレーカー選定で押さえるポイント
エアコンは必ず専用回路
定格電流に余裕率（約1.25倍）をかける
住宅用でも漏電遮断器付きが基本
業務用はMCCBを使用
メーカー仕様書を最優先
正しいブレーカー選定が、エアコンの性能を最大化し、長期的な安全運用につながります。
