Bスイッチ・Cスイッチ・Dスイッチ・Eスイッチとは？種類と違いをわかりやすく解説
住宅や建物の照明設備で使用される壁スイッチには、Bスイッチ・Cスイッチ・Dスイッチ・Eスイッチと呼ばれる種類があります。これらは電気工事の世界では非常に基本的な分類で、スイッチの配線方法や制御できる場所の数によって区別されています。 電気工事士の試験でも頻繁に登場する重要な知識であり、住宅・店舗・ビルなどの照明制御に広く使用されています。スイッチの種類を正しく理解することで、適切な配線設計やトラブル防止につながります。 この記事では、Bスイッチ・Cスイッチ・Dスイッチ・Eスイッチの違い、用途、配線の特徴について詳しく解説します。
壁スイッチの基本種類（B・C・D・E）
日本の住宅や施設で使われる壁スイッチは、主に次の4種類に分類されます。それぞれの特徴と主な用途をまとめました。
スイッチ種類 | 名称 | 特徴 | 主な用途 |
|---|---|---|---|
Bスイッチ | 片切スイッチ | 1か所からON/OFF | 一般照明 |
Cスイッチ | 3路スイッチ | 2か所から操作 | 階段・廊下 |
Dスイッチ | 両切スイッチ | 2線同時ON/OFF | 機器電源 |
Eスイッチ | 4路スイッチ | 3か所以上操作 | 長い廊下 |

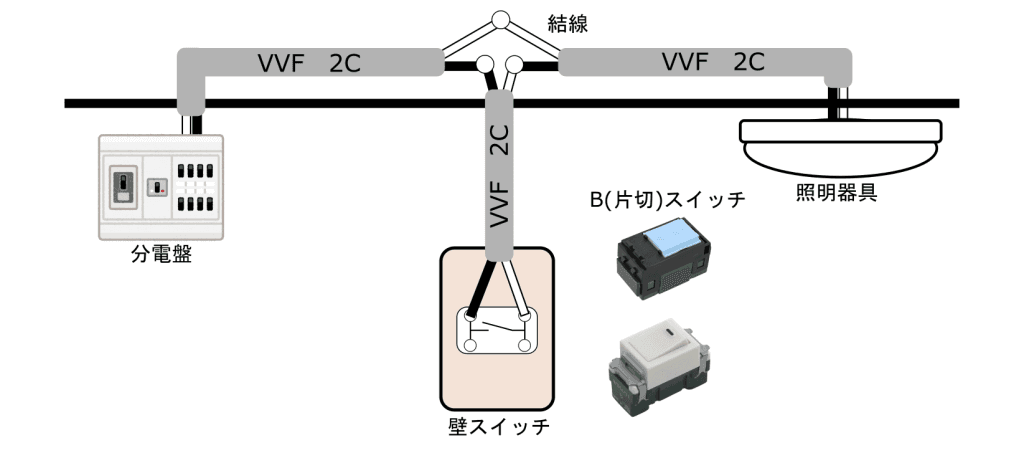

Bスイッチ（片切スイッチ）
Bスイッチは最も一般的なスイッチで、1か所から照明や機器をON/OFFします。
家庭や個室、トイレ、洗面所などによく使われます。
1か所のみで操作
配線がシンプル
コストが安い
内部はON/OFFの2状態のみ。部屋や収納など多くの場所で使用されています。
Cスイッチ（3路スイッチ）
Cスイッチは2か所から同じ照明を操作可能です。階段や廊下、寝室（入口とベッド横）などに便利です。
2か所からON/OFF操作
トラベラー線（渡り線）が必要
Bスイッチより接点が多い
階段の上下や廊下の両端などで使われます。
Dスイッチ（両切スイッチ）
Dスイッチは2本の線を同時にON/OFFして、より安全性が高い設計です。電熱器や換気設備など、完全な遮断が必要な機器に使われます。
2線同時開閉で安全性向上
主に機器電源で使用
Eスイッチ（4路スイッチ）
Eスイッチは3か所以上から照明を操作でき、Cスイッチ（3路スイッチ）と組み合わせて使います。
3か所以上で照明操作
配線はやや複雑
ホテルや公共施設、長い廊下などで活躍します。

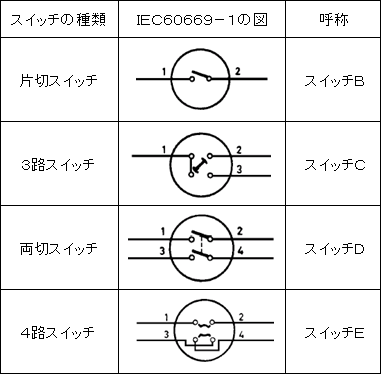

スイッチの構造の違い
スイッチ | 接点数 | 操作場所 |
|---|---|---|
Bスイッチ | 2端子 | 1か所 |
Cスイッチ | 3端子 | 2か所 |
Dスイッチ | 4端子 | 同時遮断 |
Eスイッチ | 4端子 | 3か所以上 |
ポイント: CスイッチとEスイッチはトラベラー線が必要となるため、配線が複雑です。
よく使用されるスイッチメーカー
パナソニック（コスモシリーズ・アドバンスシリーズ）
神保電器
東芝ライテック
特にパナソニックの製品は住宅で幅広く採用されています。
スイッチ選定のポイント
操作場所の数で選ぶ
Bスイッチ: 1か所
Cスイッチ: 2か所
C＋Eスイッチ: 3か所以上機器電源の遮断にはDスイッチ
用途に応じて（住宅・店舗・公共施設など）適切に選定
まとめ
Bスイッチ: 1か所操作（片切）
Cスイッチ: 2か所操作（3路）
Dスイッチ: 2線同時遮断（両切）
Eスイッチ: 3か所以上操作（4路）
住宅では主にBスイッチやCスイッチが使われ、長い廊下や大型施設ではEスイッチの組み合わせも重要です。用途や必要に合わせて正しいスイッチを選びましょう。
スイッチの特性を正しく理解することが、安全で効率的な電気配線の第一歩です。
