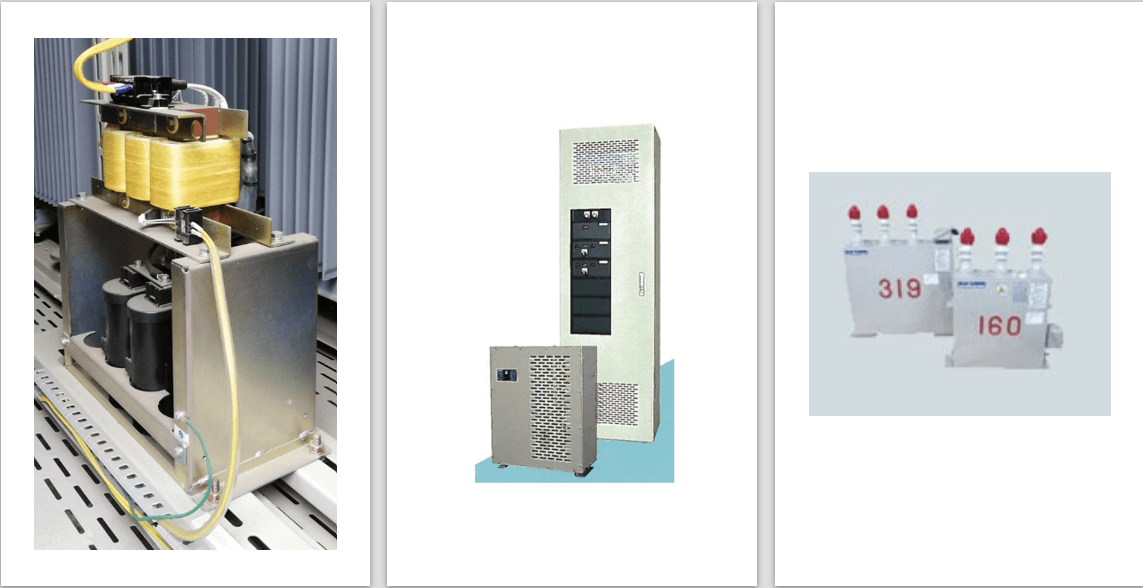

“低圧力率制御装置・高圧コンデンサー・低圧LCユニット”の徹底比較：電気効率を最大化する選択

「低圧力率制御装置・高圧コンデンサー・低圧LCユニット」の徹底比較：電気効率を最大化する選択

日本の工場やビルなどの高圧受電設備において、力率を改善することは「無効電力」を減らし、基本料金を抑えるために不可欠な施策です。しかし、設備の規模や負荷の特性によって、最適な手法は異なります。

1. そもそも「力率改善」が必要な理由

電気回路（交流）には、実際に仕事を遂行する「有効電力」と、磁界を作るために回路を行き来するだけで仕事をしない「無効電力」が存在します。この全体（皮革電力）のうち、どれだけ有効に使われたかの割合を「力率」と呼びます。

力率が低い（無効電力が多い）と、以下のデメリットが生じます。

• 電気料金の割増： 一般的な電力会社との契約では、力率が85%を下回ると基本料金が加算され、95%を超えると割引される仕組みがあります。

• 設備の負担増： 無駄な電流が流れるため、変圧器や配線が発熱し、容量不足を招きます。

これらの問題を解決するために、進相コンデンサーを用いて無効電力を打ち消すのが、今回紹介する3つの装置の共通した目的です。

2. 各装置の概要と仕組み

① 低圧力率制御装置（自動力率調整装置：APFC）

• 仕組み： CT（変流器）で回路の電流を監視し、力率が低下したときだけ必要な分だけコンデンサーを投入します。

• 主な用途： 負荷変動が激しい中小規模の工場、商業施設。

② 高圧コンデンサー（高圧一括改善）

• 仕組み： 施設全体の電力を入り口（高圧側）でまとめて補償します。手動で開閉するか、基本的には常時接続されることが多い方式です。

• 主な用途： 大規模工場、契約電力が大きい施設。

③ 低圧LCユニット（リアクトル付コンデンサー）

• 仕組み： 近年の電気設備にはインバータなどの電子機器が多く、これらが「高調波」という電気のノイズを発生させます。LCユニットは、この高調波からコンデンサーを保護しつつ力率を改善します。

• 主な用途： インバータ負荷が多い設備、精密機器を扱う工場。

3. メリット・デメリットの比較表

4. 各装置の詳細分析

【低圧力率制御装置】

メリット

1. 無駄のない制御： 負荷が動いている時だけコンデンサーを入れるため、夜間などの軽負荷時に「進みすぎ（進相）」になるのを防げます。

2. 基本料金の最適化： 常に目標力率（95%以上など）を維持するように動くため、最も確実に料金割引の恩恵を受けられます。

3. 変圧器の損失低減： 低圧側で改善するため、上位にある変圧器の負担（銅損）を減らすことができます。

デメリット

1. 装置が複雑： 自動制御用のコントローラやマグネットスイッチが必要なため、単体のコンデンサーより故障リスクがわずかに高まります。

2. 高調波への脆弱性： リアクトルを組み込んでいない安価なタイプの場合、高調波によってコンデンサーが過熱・焼損するリスクがあります。

【高圧コンデンサー】

メリット

1. コストパフォーマンス： 大容量を一括でカバーするため、容量あたりの導入コストが最も安く済みます。

2. 省スペース： キュービクル内に1セット設置するだけで済むため、各所に装置を置く必要がありません。

3. 保守点検の集約： 点検箇所が受電設備の1箇所に集約されるため、管理がシンプルです。

デメリット

1. フェランチ効果のリスク： 負荷が少ない夜間などに接続したままだと、受電端の電圧が上昇しすぎてしまい、機器の絶縁破壊を招く恐れがあります。

2. 変圧器内部のロスは減らない： 高圧側で改善するため、変圧器を通った後の低圧配線のロスについては改善効果がありません。

【低圧LCユニット】

メリット

1. 高調波耐性が最強： 直列リアクトルがセットになっているため、インバータから出るノイズをブロックし、コンデンサーの寿命を大幅に延ばします。

2. トラブル防止： コンデンサー投入時の突入電流を抑制できるため、他の精密機器への悪影響を防げます。

3. 火災リスクの低減： 高調波による異常発熱を防げるため、安全性において最も優れています。

デメリット

1. 高価格・大型： リアクトル（コイル）は重量があり、コストも高いため、単なるコンデンサーと比較すると導入費用が跳ね上がります。

2. 電圧降下： リアクトルの影響で、コンデンサー端子の電圧が若干上昇するため、設計に注意が必要です。

5. 失敗しないための選定ガイド

どの装置を選ぶべきかは、現在の設備の「悩み」によって決まります。

• ケースA：電気料金を効率よく下げたい
  推奨：低圧力率制御装置（APFC）
  負荷が時間帯によって変動するオフィスビルや中小工場に最適です。自動で追従するため、管理の手間なく基本料金割引を最大化できます。

• ケースB：大規模工場でとにかく安く対策したい
  推奨：高圧コンデンサー
  個別の低圧盤すべてに対策を打つとコストが膨大になります。高圧側で一括補償し、軽負荷時には遮断器で切り離す運用ができるなら、これが最も経済的です。

• ケースC：インバータが多く、過去にコンデンサーが故障した
  推奨：低圧LCユニット
  現代の工場（LED照明、サーバー、インバータモーターが多い環境）では、LCユニットが標準となりつつあります。目先の安さでリアクトル無しを選ぶと、数年でコンデンサーがパンクするリスクがあるため、投資と割り切るのが正解です。

6. まとめ

「力率改善」は、単にコンデンサーを付ければ良いというものではありません。

• 低圧力率制御装置は、賢く「無駄を省く」装置。

• 高圧コンデンサーは、力強く「一括で変える」装置。

• 低圧LCユニットは、ノイズから「守りながら改善する」装置。

それぞれの特性を理解し、自社の負荷状況（高調波の有無や変動の激しさ）を把握することが、長期的な省エネと設備の安全運用につながります。まずは現在の力率と、設備内にどれだけインバータ機器があるかを確認することから始めてみてください。
