社会の血管を支える「白き守護者」――碍子の正体とその進化

私たちの生活に欠かせない電気。スイッチ一つで明かりが灯り、スマートフォンが充電できるのは、発電所で作られた電気が数千、数万ボルトという高電圧で送電網を駆け巡っているからです。しかし、その強大なエネルギーを支える電柱や鉄塔は、実は常に「漏電」という大きなリスクと隣り合わせにあります。

そのリスクを食い止め、電線を構造物から絶縁しつつ、物理的に保持するという極めて重要な役割を担っているのが**「碍子（がいし）」**です。

1. 碍子とは何か？ ――電気を「通さない」という使命

碍子とは、主に磁器（セラミック）やガラス、ポリマーなどで作られた絶縁器具のことです。電柱を見上げると、電線と腕金（鉄の棒）の間に挟まっている白い「湯呑み」や「そろばん玉」のような物体がそれにあたります。

電気設備における碍子の役割は、大きく分けて2つあります。

1. 絶縁作用：高電圧が流れる電線から、支持物（電柱や鉄塔）へ電気が漏れないように遮断する。

2. 物理的保持：数キロメートルに及ぶ重い電線を、風雨や着雪に耐えられる強靭さで支え続ける。

もし碍子がなければ、電柱を通じて地面に電気が逃げてしまい、大規模な停電や感電事故、火災が発生します。目立たない存在ですが、まさに電力インフラの「要」なのです。

2. なぜ「ひだ」があるのか？ ――知られざる形状の秘密

碍子の最も特徴的なフォルムといえば、あの波打つような「ひだ（シェード）」です。なぜわざわざ複雑な形に加工されているのでしょうか。そこには、過酷な屋外環境を生き抜くための緻密な計算が隠されています。

絶縁距離の確保（沿面距離の延長）

電気には、物体の表面を伝わって流れようとする性質（沿面放電）があります。特に雨の日や海沿いでは、碍子の表面に水分や塩分が付着し、電気が通りやすくなります。 ひだを作ることで表面の道筋をデコボコにすれば、直線距離よりもはるかに長い**「沿面距離」**を稼ぐことができます。これにより、小さな体格で高い絶縁性能を維持できるのです。

雨水の遮断と乾燥領域の維持

ひだは傘のような役割を果たします。激しい雨の中でも、ひだの下側（裏側）は濡れにくく、乾燥した状態を保てます。この「乾燥した部分」が残っている限り、電気はそこを飛び越えることができず、絶縁破壊を防ぐことができるのです。

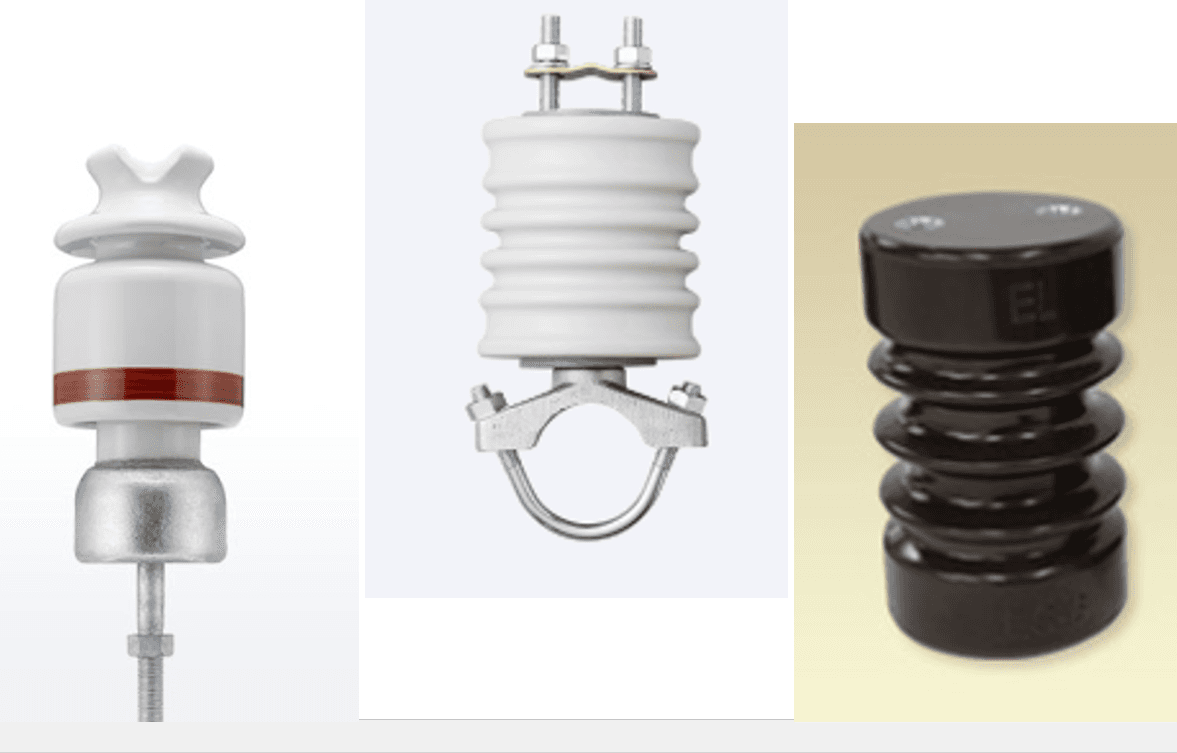

3. 碍子の主な種類と用途

碍子は、使用される場所や電圧の高さによって、最適な形状・材質が選ばれます。

① 磁器碍子（長幹碍子・懸垂碍子）

最も一般的なタイプで、粘土や長石を原料とした磁器製です。

• 懸垂碍子：円盤状の碍子を数珠つなぎにしたもの。電圧が高くなるほど、連結する数を増やして対応します（例：50万ボルト送電線では数十個連結）。

• 長幹碍子：一本の長い棒状の碍子。連結部がないため、塩害に強いという特性があります。

② ピン碍子・ラインポスト碍子

電柱の頂部などで、電線を上に乗せて固定するタイプです。比較的中低圧の配電線によく見られます。

③ ポリマー碍子（ポリマーがいし）

近年急速に普及しているのが、芯材にFRP（強化プラスチック）、外装にシリコーンゴムを用いた「ポリマー碍子」です。 磁器に比べて圧倒的に軽く、撥水性に優れているため、塩害地域での信頼性が極めて高いのが特徴です。

4. 碍子に代わる商材はあるのか？

「碍子という部品そのものをなくすことはできるのか？」という問いに対し、現在の技術では**「完全な代替品はないが、形態は変わりつつある」**というのが答えになります。

地中化（ケーブル化）

碍子を必要としない最大の方法は、電線を地下に埋める「電線類地中化」です。地中ケーブルは絶縁体（ポリエチレンなど）で厚く覆われているため、空中の碍子で支える必要がありません。 しかし、地中化は建設コストが架空線の数倍〜十数倍かかり、地震などの災害復旧に時間がかかるというデメリットがあるため、すべての電柱をなくすのは現実的ではありません。

ポリマー碍子へのリプレイス

前述の通り、従来の重く割れやすい「磁器碍子」から、軽くて壊れにくい「ポリマー碍子」への置き換えが進んでいます。これは「碍子をなくす」のではなく、「碍子をより高性能な素材へ進化させる」というアプローチです。

絶縁電線の高度化

配電線自体を高性能な絶縁被覆で覆うことで、碍子を簡略化する試みもあります。しかし、それでも支持物との接触点には物理的な強度と絶縁の両立が求められるため、碍子的な構造体は依然として必要不可欠です。

5. 日本の誇る「碍子技術」

実は、日本は世界屈指の「碍子大国」です。日本ガイシ（NGK）などの企業は世界シェアでもトップクラスを誇ります。 日本の碍子がこれほど進化した背景には、高温多湿で台風が多く、さらに海岸線が長いために常に「塩害」にさらされるという、世界的に見ても過酷な地理的条件があります。

この厳しい環境下で、100年以上にわたって一度も大規模な絶縁失敗を許さないという極めて高い品質管理が、日本の安定した電力供給を支えてきたのです。

結びに代えて ――空を見上げた時の楽しみ

普段、私たちが何気なく見上げている電柱。そこにある白い「湯呑み」のような碍子は、雨の日も風の日も、見えないところで猛烈な電圧と戦っています。 その独特の「ひだ」の形は、自然の猛威から電気を守り抜くために、長い年月をかけて磨き上げられた機能美そのものです。

次に街を歩くときは、ぜひ電柱の碍子に注目してみてください。そこには、近代社会の静かなる守護者の姿があるはずです。
