電線管施工で多い是正事例集｜現場で頻発する不良例と正しい直し方

電線管施工の基本ルール（前提）

電線管施工はJIS規格・内線規程・設計図書を遵守し、品質と安全性を確実に確保する必要があります。是正工事が頻発する現場では、以下の基本が守られていないことが多いです。

• 電線の保護が十分か

• 支持・固定が適切か

• 接地・防水・防錆が確実か

• 将来の保守性が考慮されているか

•


よくある是正事例と対策

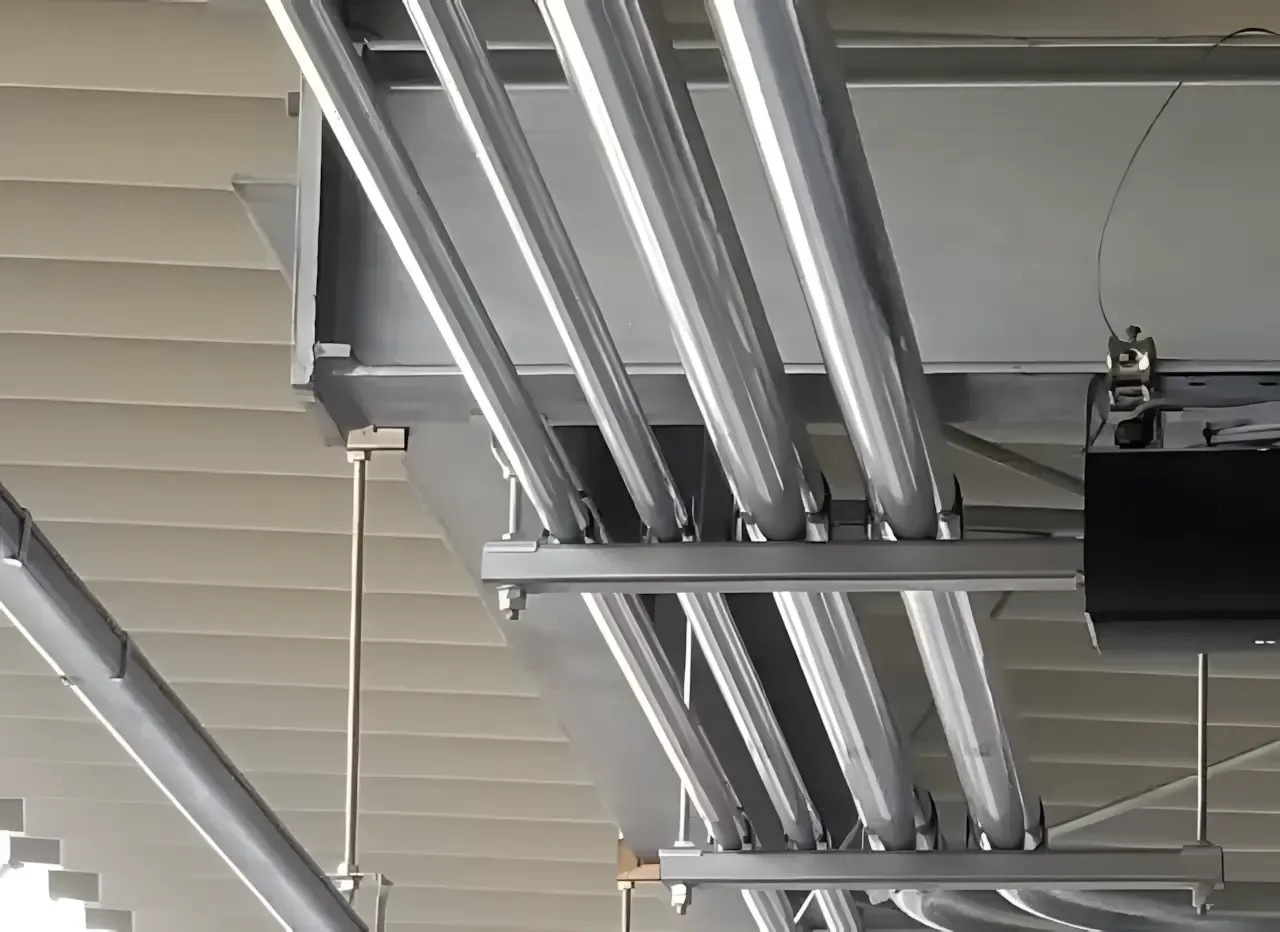

① 電線管の支持間隔が不適切

• 支持金具間隔が広い

• 中間支持の省略

• たるみ・振れの発生

是正方法:

• 規定内で金具追加

• 長尺配管は必ず中間支持

予防策:

• 施工前に支持ピッチを墨出し

• VE管・金属管で基準の使い分け

② 曲げ半径不足・無理な曲げ

• VE管の曲げ部潰れ

• 金属管の急曲げで電線損傷リスク

是正方法:

• 不良箇所撤去・再施工

• エルボ・ベンダー活用

予防策:

• 曲げ半径の事前確認

• 曲げ治具で美観・安全性確保

③ 接続部の締結不良・緩み

• ねじ込み不足

• ロックナット未締結・ガタつきあり

是正方法:

• 適正トルクで再締結

• ロックナット・ブッシング追加

予防策:

• 手回し確認＋増し締め

• 施工後の自主検査徹底

④ 電線管端部の処理不良

• 端部にブッシング未設置

• 切断面のバリ残り

是正方法:

• ブッシング取付

• 再切断・面取り

予防策:

• 切断後は必ず面取り

• 端末部チェックリスト化

⑤ 屋外配管の防水・防錆不足

• 雨水侵入

• 金属管の防錆処理なし

是正方法:

• 防水コーキング追加

• 防錆塗装の再施工

予防策:

• 下向き引込み・水切り確保

• 金属管の防錆処理徹底

⑥ 接地（アース）未施工・不良

• 金属管なのに接地未施工

• 接地線の固定不良

是正方法:

• 接地線新設

• 接地抵抗再測定

予防策:

• 金属管＝接地必須の徹底

• 施工完了前に測定記録作成

⑦ 電線収容率オーバー

• 管径不足

• 配線追加で許容超過

是正方法:

• 管径変更し再配管

• ルート分割

予防策:

• 設計段階で収容率計算

• 将来増設を考慮

⑧ 露出配管の美観不良

• 配管の曲がり・支持金具高さ不揃い

是正方法:

• 墨出しからやり直し

• 支持金具位置の再調整

予防策:

• 水平・垂直基準線の先行施工

• 美観重視の施工

⑨ 異種管材の不適切な接続

• PF管とVE管の無理接続

• 異種管用継手未使用

是正方法:

• 専用異種管継手へ交換

予防策:

• 材質ごとの専用継手を使用

【是正防止チェックリスト】

• □ 支持間隔は適正か

• □ 曲げ半径は規定値か

• □ 接続部は確実に締結されているか

• □ 端部処理・ブッシングはあるか

• □ 屋外配管の防水・防錆は十分か

• □ 接地は確実に施工されているか

まとめ│是正事例は「基本の積み重ね」で防げる
電線管施工で多い是正の多くは「基本未確認・省略」が原因です。支持・曲げ・接続・端部、防水・防錆・接地、収容率・美観を各工程でしっかりチェックし、「是正ゼロ」を目指しましょう。
