「エアコン冷媒用銅管」完全ガイド：種類・サイズ・用途の徹底解説

空調の血管「エアコン冷媒用銅管」完全ガイド：種類・サイズ・用途の徹底解説

エアコンが冷たい風や暖かい風を送り出せるのは、室内機と室外機の間を「冷媒」が行き来しているからです。この冷媒の通り道となるのが「冷媒用銅管」です。一見するとどれも同じように見える銅管ですが、実はその種類やサイズは多岐にわたり、建物の規模やエアコンの能力によって厳密に使い分けられています。

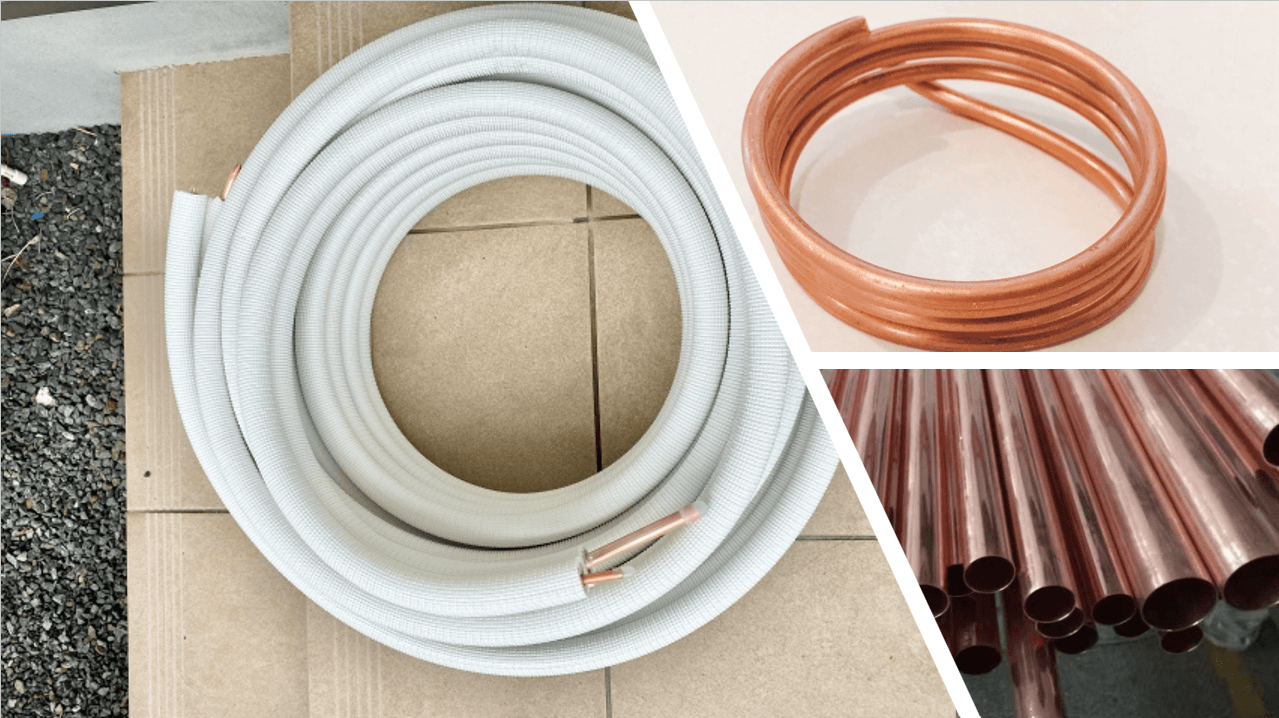

本コラムでは、プロの現場で欠かせない「裸銅管」「被覆銅管」「ペア銅管」「直管」の4つのカテゴリーを中心に、サイズ規格や具体的な使用シーンを詳しく解説します。

1. 冷媒用銅管の基礎知識：なぜ「分（ぶ）」で呼ぶのか？

まず、サイズを理解する上で避けて通れないのが「分（ぶ）」という単位です。日本の空調業界では、慣習的に尺貫法の「分」が使われます。

• 1分（いちぶ） ＝ 約3.175mm（1/8インチ）

• 2分（にぶ） ＝ 6.35mm（1/4インチ）

• 3分（さんぶ） ＝ 9.52mm（3/8インチ）

• 4分（よんぶ） ＝ 12.70mm（1/2インチ）

このように、1分を基準に倍数で表記されます。最近のカタログでは「6.35×9.52」のようにミリ表記が併記されていますが、現場では「2分3分（にぶさんぶ）」と呼ぶのが一般的です。

2. 各銅管の特徴とサイズラインナップ

それぞれの形状や用途、代表的なサイズを見ていきましょう。

① ペア銅管（ペアコイル）

家庭用エアコンや小規模店舗で最も一般的に使われるのが、断熱材を被せた2本の管がセットになった「ペア銅管」です。行き（液管）と帰り（ガス管）を一度に配管できるため、施工性が非常に高いのが特徴です。

• 2分3分 (6.35mm / 9.52mm)
  用途： 6畳〜14畳程度の一般的な家庭用エアコン。

• 2分4分 (6.35mm / 12.70mm)
  用途： 16畳以上の大型家庭用エアコン、または小規模な店舗用パッケージエアコン。

• 3分5分 (9.52mm / 15.88mm)
  用途： 3馬力〜5馬力程度のオフィス・店舗用パッケージエアコン。

② 被覆銅管（シングルコイル）

断熱材が1本の管にのみ巻かれているタイプです。ペア管では対応できない太いサイズが必要な場合や、ビルマルチエアコンのように液管とガス管を別々のルートで通す場合に使用します。

• 主なサイズ：2分、3分、4分、5分、6分（19.05mm）など。

• 用途：店舗用パッケージエアコンの長尺配管、ビルマルチエアコンの末端枝管など。

③ 裸銅管（なまし銅管）

断熱材が全くついていない、銅だけのコイル管です。

• 主なサイズ：ペア管と同じく2分〜6分程度。

• 用途：主にエアコン機器内部のパーツ交換や、特殊な断熱材（高耐熱仕様など）を現場で後から巻く必要がある特殊環境で使用されます。

④ 直管（硬質銅管）

コイル状に巻けないほど太く、硬い銅管です。通常4m程度の長さで流通しています。

• 主なサイズ：

  • 7分 (22.22mm)

  • 1インチ弱 (25.40mm / 28.58mm)

  • それ以上 (31.75mm 〜 50mm超)

• 用途：大規模ビル、大型商業施設、工場の集中管理型エアコン（ビルマルチ）。主幹となる太い配管に使用され、接続はベンダー曲げではなく、エルボ継手などを用いた「ろう付け（溶接）」が基本です。

3. 【シーン別】使用例と選定のポイント

A. 一般家庭用エアコンの現場

家庭用では、施工のスピードと美観が重視されます。

• 標準的な10畳用：2分3分のペアコイルが標準。

• 吹き抜けのある大型リビング用：2分4分が指定されることが多いです。

• 注意点：最近の省エネモデルは冷媒圧力が高い（R32冷媒）ため、古い配管を使い回す「隠蔽配管の流用」の際は、肉厚が「新冷媒対応」であるかを厳しくチェックします。

B. 飲食店・コンビニ・オフィス（パッケージエアコン）

家庭用よりも馬力が大きいため、配管も太くなります。

• 3馬力〜5馬力の天カセ（天井カセット形）：3分5分のペアコイル、またはシングル被覆管を2本使用。

• 施工のコツ：天井裏を通すため、断熱材の結露防止が極めて重要です。接続部（フレア加工部）の断熱不足は、天井のシミの原因になります。

C. 大型工場・ビル（ビルマルチエアコン）

1台の巨大な室外機から、100台以上の室内機を動かすような現場です。

• 主配管（メインルート）：直管（硬質銅管）を使用。直径30mmを超えるような太い管が、天井やピット内を縦横無尽に走ります。

• 分岐部：「Y字分岐」などの特殊な継手を使用し、そこから先は徐々に細い被覆銅管へとサイズダウンしていきます。

• 耐久性：工場では振動や薬品にさらされることもあるため、肉厚な銅管や、防食加工を施した被覆材が選ばれることもあります。

4. 銅管の「肉厚」と安全性の重要性

銅管選びで最も恐ろしいのは、サイズ（外径）は合っていても「肉厚」が足りないことです。
現在主流の冷媒（R32、R410A）は、以前の冷媒（R22）に比べて約1.6倍の圧力がかかります。

肉厚が足りない銅管を使用すると、数年後の夏場、高負荷がかかった瞬間に配管が破裂し、高価な冷媒ガスが全て吹き出すだけでなく、最悪の場合、周囲の人間が怪我をする事故に繋がります。

5. まとめ：適切な銅管が空調の寿命を延ばす

冷媒用銅管は、建物の規模やエアコンのパワーに合わせた「適材適所」が求められる部材です。

• 家庭用：柔軟に曲げられるペアコイル（2分3分・2分4分）で効率的に。

• 店舗用：パワーに見合った太径ペア管（3分5分）で冷房能力を確保。

• 工場・ビル：堅牢な直管と確実な溶接技術で、大規模システムを支える。

これらを正しく選定し、丁寧に施工することが、結果として「電気代の節約（省エネ）」や「故障のない長寿命な空調システム」の構築に繋がります。

次回の工事や設計の際には、壁の向こう側を走るこの「銅管」の種類とサイズに、ぜひ注目してみてください。
