エアコン・フレアユニオンの種類とフレア工具の種類を徹底解説｜配管接続の基礎知識

フレアユニオンとは？基本構造と役割

フレアユニオンは、銅管（冷媒配管）の端部をラッパ状に広げて（フレア加工）、フレアナットとユニオン継手で接続する方式です。主にエアコンの室内機・室外機接続などで広く利用されています。

主な構成部品

• フレアナット

• フレア加工された銅管

• ユニオン（接続部）

特徴

• 溶接不要で施工が簡単

• 分解および再接続が容易

• 正しく施工すれば気密性が高い

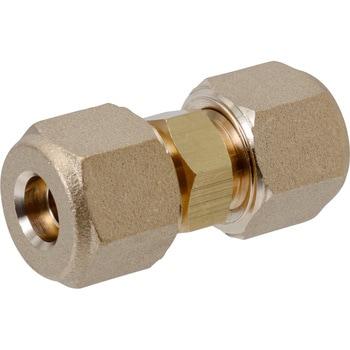

フレアユニオンの種類

1. サイズ別（配管径）

サイズ選定ミスは冷媒漏れ原因となるため機種仕様に必ず合わせましょう。

2. 材質による違い

• 真鍮製（ブラス）

  • 耐久性・耐腐食性が高い

• 銅製

  • 銅管との相性が良く、柔らかいので施工しやすい

3. 用途別タイプ

• 標準フレアユニオン（ルームエアコン向け、最も一般的）

• 高圧対応ユニオン（R410A・R32等の新冷媒に対応、厚肉設計）

• パッキン付きタイプ（密閉性・振動対策に有効）

4. 規格の違い（旧冷媒 vs 新冷媒）

• 旧冷媒（R22）：フレア角度45°

• 新冷媒（R410A・R32）：同じ45°でも肉厚・強度が異なる

  • 現行は新冷媒対応品が主流

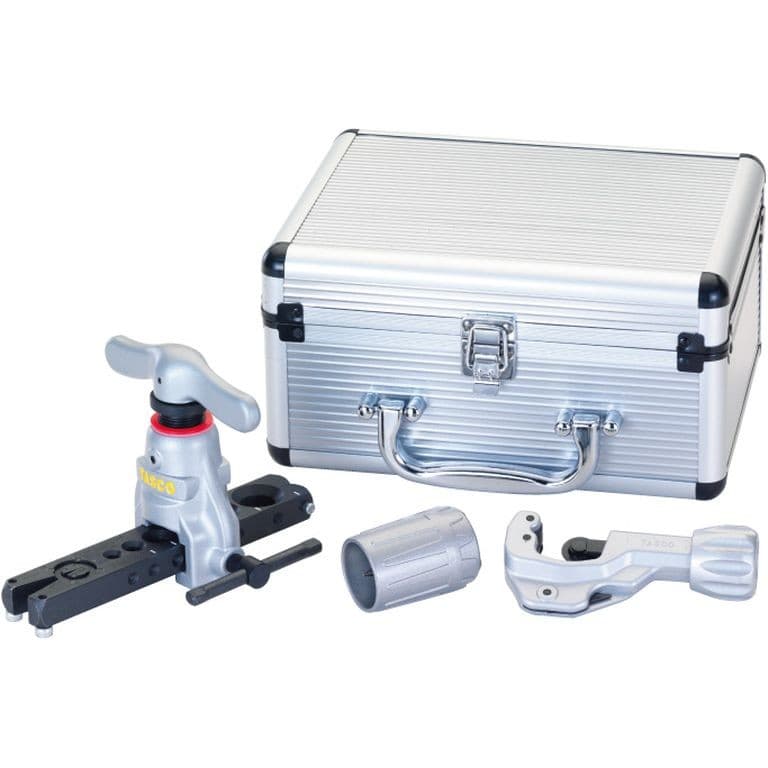

フレア工具の種類

フレア加工の品質は工具性能に大きく依存します。代表的なフレア工具の主なタイプは以下の通りです。

1. 手動フレア工具（バータイプ）

• 最も一般的・価格が安い

• 構造がシンプルで故障しにくい

• 作業者の技量が仕上がりに影響

初心者～中級者向け

2. ラチェット式フレア工具

• ラチェット機構で均一な力をかけやすい

• 仕上がりの安定性が高い

• 価格はやや高め

プロ施工でよく使用

3. 偏芯式フレア工具（エキセントリックタイプ）

• 円錐が偏心回転しながら加工

• なめらかで高品質なフレア面

• 冷媒漏れリスク低減

• 高価

現在の主流工具（特に新冷媒対応）

4. 電動フレア工具

• 電動で自動加工

• 短時間&安定品質

• 高価格・持ち運びや電源が必要

大規模施工や業務用向け

5. トルク管理機能付き工具

• 規定トルクで自動停止

• 締めすぎ防止・均一な施工品質が得られる

フレア加工の施工ポイント（重要）

1. 切断後のバリ取りを確実に行う（バリは冷媒漏れ原因）

2. 適正なフレア寸法を守る（広げすぎ・不足どちらもNG）

3. フレア面の傷チェック

   • 傷・割れ・異物混入は即やり直し

4. トルク管理を徹底する

   • 締めすぎ：割れ

   • 締め不足：漏れ

トルクレンチ使用が必須！

よくあるトラブルと原因

フレアユニオンと溶接接続の違い

フレア工具の選び方

• 初心者向け: 手動 or ラチェット式、コスパ重視

• プロ向け: 偏芯式（エキセントリック）、トルク管理対応

• 業務用: 電動フレア工具

まとめ

• フレアユニオンは「サイズ・材質・用途」で選び、フレア工具は「作業精度・効率」で選ぶ

• 新冷媒には精度が高い工具が必須

• トルク管理と加工精度が冷媒漏れ防止の鍵

• 正しい工具・施工手順で、長期間安定した運用が可能

適切な工具と確かな施工技術が、冷媒漏れ防止と高品質なエアコン運用のカギです。
