エアコン取付に必要な材料を徹底解説｜工事で使う部材・工具・選び方まとめ
家庭用エアコンの取り付け工事では、本体だけでなく多くの「取付材料」が必要です。冷媒配管や電線、ドレンホース、配管カバーなど、適切な材料を選ばなければ水漏れ・ガス漏れ・故障・施工不良につながることがあります。 特に電気工事業者・空調工事業者・リフォーム業者にとって、材料選定は施工品質を左右する重要なポイントです。 この記事では、エアコン取付に必要な材料を初心者にも分かりやすく解説し、各材料の役割・種類・選び方・注意点まで詳しく紹介します。
エアコン取付工事とは？

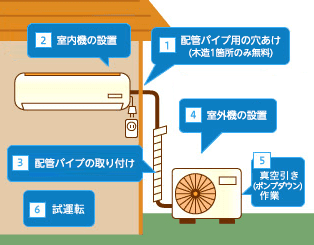

エアコン工事とは、室内機と室外機を接続し、安全に冷暖房を使用できる状態へ設置する工事です。
主な作業内容は以下です。
室内機設置
室外機設置
冷媒配管接続
ドレン配管施工
電源接続
真空引き
試運転
これらを適切に行うため、多数の材料・副資材・工具が必要になります。
エアコン取付に必要な主な材料一覧
材料名 | 主な用途 |
冷媒配管 | 室内機・室外機間の冷媒循環 |
フレアナット | 配管接続 |
ドレンホース | 結露水排水 |
連絡電線 | 室内外機の通信・電源 |
配管テープ | 保温・固定 |
保温材 | 結露防止 |
配管化粧カバー | 美観向上 |
パテ | 壁穴隙間埋め |
サドルバンド | 配管固定 |
室外機架台 | 室外機固定 |
アンカー | 架台固定 |
VAケーブル | 電源供給 |
コンセント | 電源接続 |
漏電ブレーカー | 安全対策 |
冷媒配管（ペアコイル）
冷媒配管とは？
冷媒ガスを循環させるための重要な配管です。
エアコン性能を最大限発揮するためには、適切なサイズ・施工品質が必要になります。
冷媒配管の主なサイズ
サイズ | 主な使用機種 |
2分3分 | 6～8畳用 |
2分4分 | 10～14畳用 |
3分5分 | 業務用・大型 |
4分6分 | パッケージエアコン |
「2分3分」が家庭用では最も一般的です。
配管材料のポイント
被覆付き銅管を使用
R32・R410A対応品を選定
肉厚不足に注意
長距離施工ではサイズ確認必須
安価な配管はピンホールや割れが発生する場合があるため注意が必要です。
フレアナット・フレア加工関連
フレア加工とは？
冷媒配管端部をラッパ状に加工し、ナットで締結する接続方法です。
フレア加工不良は冷媒漏れの最大原因になります。
必要部材
フレアナット
フレアツール
トルクレンチ
リーマー
適切な締付トルク管理が非常に重要です。
ドレンホース
ドレンホースの役割
冷房時に発生する結露水を排出します。
施工不良による水漏れは最も多いクレームの一つです。
ドレン工事のポイント
下り勾配を確保
潰れ・折れ防止
逆勾配禁止
防虫キャップ推奨
よくあるトラブル
トラブル | 原因 |
水漏れ | 勾配不良 |
異臭 | 排水不良 |
虫侵入 | 開口放置 |
凍結 | 断熱不足 |
連絡電線・VVFケーブル
連絡電線とは？
室内機と室外機を接続する電線です。
電源供給だけでなく、通信信号も兼ねています。
主な使用ケーブル
種類 | 用途 |
VVF | 一般住宅 |
CVケーブル | 業務用 |
IV線 | 制御盤内 |
注意点
芯数間違いに注意
誤配線防止
電圧確認
アース接続必須
特に200V機種では誤接続事故に注意が必要です。
配管テープ・保温材
保温材の必要性
冷媒配管が結露するのを防ぎます。
断熱不足は天井裏結露や水漏れ原因になります。
配管テープの役割
保温材固定
紫外線対策
美観向上
配管保護
テープ種類
種類 | 特徴 |
非粘着テープ | 一般施工向け |
粘着テープ | 仮固定向け |
耐候テープ | 屋外向け |
配管化粧カバー（スリムダクト）
化粧カバーとは？
配管を隠し、美観を向上させる部材です。
近年では新築住宅・店舗工事で採用率が高まっています。
化粧カバーのメリット
外観が綺麗
紫外線劣化防止
配管保護
メンテナンス性向上
主な部材構成
部材 | 用途 |
ストレート | 直線施工 |
エルボ | 曲がり |
ウォールコーナー | 壁貫通部 |
エンド | 末端処理 |
ジョイント | 延長接続 |
パテ・貫通スリーブ
パテの役割
壁穴の隙間を埋めます。
気密・防虫・防水に重要です。
貫通スリーブとは？
壁貫通部で配管を保護する筒状部材です。
特に以下で重要になります。
木造住宅
気密住宅
防火区画
マンション
室外機架台・防振材料
室外機架台の種類
種類 | 特徴 |
樹脂架台 | 軽量 |
コンクリート架台 | 安定性高い |
壁面架台 | 狭小地向け |
天吊架台 | 屋上向け |
防振対策
室外機振動による騒音防止に重要です。
主な対策：
防振ゴム
防振架台
アンカー固定
レベル調整
エアコン専用電源材料
専用回路の必要性
エアコンは消費電力が大きいため、専用回路推奨です。
必要材料
VVFケーブル
コンセント
漏電ブレーカー
配線器具
PF管
100V・200Vの違い
項目 | 100V | 200V |
主用途 | 小型機種 | 大型機種 |
配線 | 比較的簡単 | 専門知識必要 |
コンセント形状 | 一般形状 | 専用形状 |
真空引きに必要な工具
エアコン工事では工具も重要です。
必須工具
工具 | 用途 |
真空ポンプ | 配管内部真空化 |
マニホールド | 圧力確認 |
トルクレンチ | 締付管理 |
フレアツール | 配管加工 |
パイプカッター | 配管切断 |
真空引きの重要性
真空引きを怠ると以下リスクがあります。
冷え不良
圧縮機故障
水分混入
冷媒劣化
現在のR32機種では特に重要です。
エアコン工事でよくある施工不良
1. ガス漏れ
原因：
フレア不良
トルク不足
配管傷
2. 水漏れ
原因：
ドレン勾配不良
ホース潰れ
保温不足
3. 異音
原因：
架台不良
防振不足
配管干渉
4. 通信異常
原因：
配線ミス
芯線違い
極性間違い
エアコン材料選定時のポイント
信頼性重視
安価な材料は耐久性不足の場合があります。
特に以下は重要です。
冷媒配管
電線
保温材
架台
屋外耐候性確認
屋外使用部材では紫外線劣化対策が必要です。
メーカー適合確認
R32対応・メーカー推奨材料確認が重要です。
まとめ
エアコン取付工事では、多数の材料が必要になります。
特に重要なのは以下です。
冷媒配管
ドレンホース
電線
保温材
化粧カバー
真空工具
材料品質と施工品質は、エアコン寿命・省エネ性能・安全性に大きく影響します。
近年はR32対応や高気密住宅対応など、より高度な施工品質が求められており、適切な材料選定がますます重要になっています。
電気工事業者・空調業者・リフォーム会社は、施工品質向上とクレーム削減のためにも、材料知識をしっかり身につけることが重要です。
