リングスリーブか、透明・ワンタッチコネクターか？

リングスリーブか、透明・ワンタッチコネクターか

――電気工事の“接続”を制する者が、安全と品質を制す

電気工事において「電線接続」は、最も基本でありながら、最も施工品質の差が出やすい工程である。分電盤や器具、ジョイントボックス内で行われる電線の接続は、完成後に見えなくなる部分が多く、だからこそ確実性・再現性・法令適合性が強く求められる。

特に近年は、省施工・人手不足・短工期といった背景から、従来の施工方法だけでなく新しい部材や工法が現場に導入されている。こうした流れの中で、**「どの接続方法を選ぶか」**は、施工者の経験値だけでなく、現場条件や発注者の考え方によっても左右されるようになってきた。

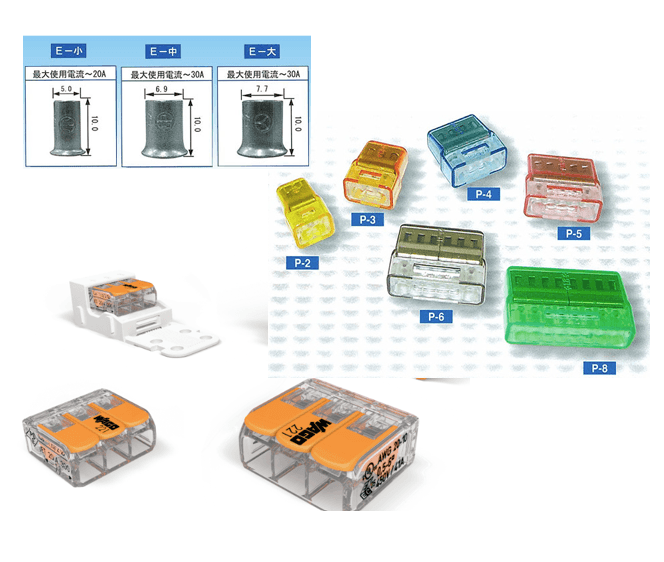

現在、低圧屋内配線で多く使われている接続方法は大きく分けて三つある。
①リングスリーブ接続
②透明コネクター（差込形コネクタ）
③ワンタッチコネクター（レバー式など）

本コラムでは、それぞれの特徴・使用場所・コスト・施工性に加え、現場実態や発注者側の評価も踏まえながら、「なぜ使い分けが必要なのか」を解説していく。

1．リングスリーブとは何か

――日本の電気工事を支えてきた“王道”の接続方式

リングスリーブは、電線をより合わせた上で、専用の圧着工具を用いて金属スリーブで固定する接続方法である。電気工事士技能試験でも必須項目とされており、資格制度そのものがこの工法を前提に成り立っているとも言える。

特徴

• 電気抵抗が低く、導通が非常に安定

• 引張・振動に強く、機械的強度が高い

• 電気用品安全法・内線規程に完全準拠

• 数十年単位の長期使用実績がある

適切なサイズ選定と正しい圧着が行われていれば、経年による接触不良が起きにくい点は大きな強みである。そのため、今なお公共工事や集合住宅、工場設備では標準的に採用され続けている。

使用場所

• ジョイントボックス内

• 天井裏・壁内など不可視部分

• 照明・コンセント回路の分岐

• 原則として「やり替え前提でない」固定配線

2．透明コネクターの特徴

――施工確認の「見える化」がもたらした安心感

透明コネクターは、電線を差し込むだけで内部の金属ばねが導体を保持する構造を持ち、外装が透明なため、芯線の挿入状態を目視で確認できる点が最大の特徴である。

特徴

• 挿入不足・被覆噛み込みを目で確認できる

• 圧着工具が不要

• 作業時間が短く、省施工に向く

• 技能差が出にくく品質が安定しやすい

とくにリフォーム工事や若手作業員が多い現場では、「確認できる安心感」が評価されている。施工後の検査においても、第三者が状態を把握しやすい点はメリットと言える。

使用場所

• 住宅の器具内配線

• 露出ボックス内

• リフォーム・改修工事

• 点検・確認が容易な箇所

3．ワンタッチコネクターの特徴

――スピードと再施工性を重視した現代型接続

ワンタッチコネクターは、電線を差し込む、またはレバー操作によって導体を確実に固定する構造を持つ。最近では、異なる線径やより線にも対応する製品が増え、用途の幅が広がっている。

特徴

• 接続・取り外しが容易

• 施工後の回路変更が可能

• 電線サイズの許容範囲が広い

• 作業効率が非常に高い

制御盤や設備機器の更新が多い現場では、「一度つないだら終わり」ではなく、将来の変更を見据えた配線が求められるため、ワンタッチコネクターの価値は年々高まっている。

4．施工性の違い

――「誰が施工しても同じ品質」かどうか

近年、現場では施工の属人化を避けたいという考えが強くなっている。その点で、コネクター系は教育コスト削減や品質平準化に貢献している。

5．コスト比較

――材料費＋人件費で考える

材料単価だけを見れば、リングスリーブは最も安価である。しかし、

• 圧着作業にかかる時間

• ミスが出た場合のやり直し

• 工期短縮による人件費削減

まで含めると、必ずしも「安い＝有利」とは言えない。

結果として現場では、

• 大量施工・長期固定 → リングスリーブ

• 短工期・省人化 → コネクター系

という棲み分けが進んでいる。

6．法令・規程との関係

――「選べる」時代だからこそ判断力が問われる

内線規程では、いずれの方式も適合品を正しく使用すれば問題はない。しかし、

• 不可視部分か可視部分か

• 点検性が確保されているか

• 回路負荷がどの程度か

といった条件を無視した選定は、施工者の責任問題につながる可能性がある。

7．結論：優劣ではなく「適材適所」

リングスリーブ、透明コネクター、ワンタッチコネクターは、思想の違う接続方法である。

• 信頼性と実績を重視するならリングスリーブ

• 確認性と省施工を求めるなら透明コネクター

• 柔軟性と将来変更を見据えるならワンタッチ

電気工事の品質は、完成後に見えない部分で評価される。
だからこそ、「なぜその接続方法を選んだのか」を説明できることが、これからの電気工事士・施工管理者に求められる資質と言えるだろう。
