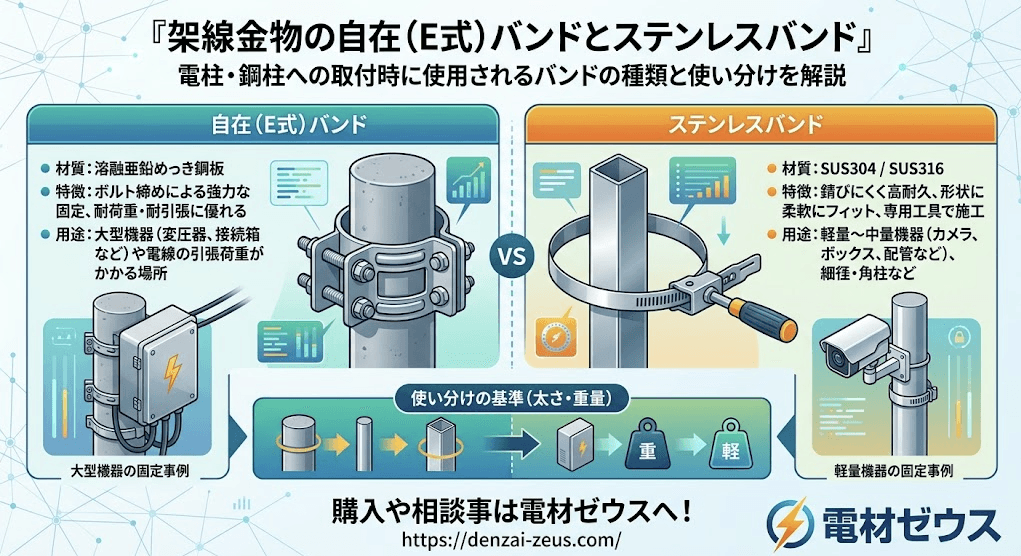

電柱や鋼柱へ機器を固定する架線金物には、「自在（E式）バンド」と「ステンレスバンド」があり、用途に応じた使い分けが重要です。自在バンド（E式）：高強度な鋼製でボルト締めする構造。大型機器や強い張力・風圧がかかる重量物の固定に最適です。ステンレスバンド：しなやかで防錆性に優れ、長さを自由調整可能。小型ボックスや配管、角柱・細径ポールへの施工に適しています。荷重や柱形状に合わせて正しく選定することが安全な施工に繋がります。購入やご相談は電材ゼウス（https://denzai-zeus.com/）へ！

「自在バンド（E式バンド）」と「ステンレスバンド」とは！

電柱や鋼柱（スチールポール）に機器やアーム、配線・配管を取り付ける際、現場で欠かせない配電・通信金物の代表格が「自在バンド（E式バンド）」と「ステンレスバンド」です。どちらも「柱にバンドを巻き付けて固定する」という目的は共通していますが、構造、材質、強度、そして施工方法には明確な違いがあります。これらを適切に使い分けないと、重量に耐えきれずに機器が落下したり、経年劣化でサビや緩みが発生して事故につながるリスクがあります。

本記事では、電気工事・通信工事の設計や現場管理に携わる方向けに、自在バンド（E式）とステンレスバンドの種類や材質の基礎知識から、太さ・重量に応じた使い分けのポイント、具体的な施工事例までをわかりやすく解説します。

1. 架線金物バンドの基礎知識：概要と特徴

電柱や鋼柱へ物体を固定する固定具は「電柱用バンド」「架線バンド」などと呼ばれます。その中でも特に使用頻度の高い2つのタイプについて、概要と構造的な特徴を確認しましょう。

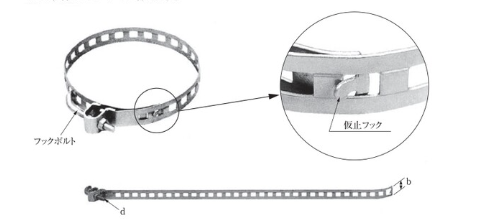

自在バンド（E式バンド）とは？

「自在」の由来: 電柱の太さは根元と頂部で異なりテーパーがついています。自在バンドはバンドパーツの組み合わせやボルト締付の位置によって、様々な柱径にしなやかにフィットする構造を持つため「自在」と呼ばれます。
構造の特徴: 一本の帯状金属ではなく、分割されたバンドプレートをボルトナットで締め込む構造。ボルトで強く締め付けるため、非常に高い引張強度と耐荷重性能を発揮します。

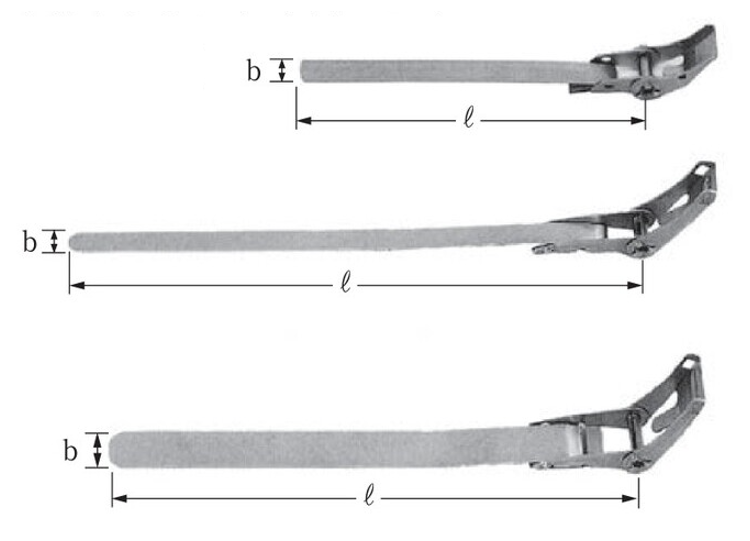

ステンレスバンドとは？

構造の特徴: しなやかなステンレス製の帯（テープ状）と、それを固定するための専用バックル（または締付金具）で構成。
柔軟性の高さ: 丸柱・角柱・楕円パイプ・細いポールにもジャストサイズで隙間なく密着可能。

2. 材質と耐候性・強度の比較

自在バンド（E式バンド）の材質

主な材質: 鋼板＋溶融亜鉛めっき（ドブメッキ）
特徴: 耐食性に優れた溶融亜鉛めっき処理。厚みがあり、強風や振動がかかる環境でも高い保持力。重塩害地域など過酷な環境向けには、特殊塗装やオールステンレス製の自在バンドも存在。

ステンレスバンドの材質

主な材質: SUS304、SUS316 など
特徴: ステンレス鋼（SUS304）は高い防錆性。沿岸部や化学プラント等では、より耐食性の高いSUS316も使用。薄くしなやかだが、特有の引っ張り強さを持つ。

項目	自在バンド（E式バンド）	ステンレスバンド
主な素材	鋼（溶融亜鉛めっき） / ステンレス	ステンレス（SUS304 / SUS316）
耐荷重性	非常に高い（重量物・引張力に強い）	中～高（帯幅や枚数による）
形状追従性	丸柱・テーパー柱中心	丸柱・角柱・異形柱など万能
施工工具	スパナ・ラチェットレンチ（ボルト締め）	締め付け工具（バンドツール）、ニッパー等
サイズ選定	適用径範囲（Φ100〜250mmなど）から選定	巻き付ける長さを自在に調整可能

3. 太さ・重量・用途による「使い分け」の基準

現場で「どちらのバンドを使うべきか？」を判断する際の重要な基準は、

取付物の重量（荷重）
取り付ける柱の太さや形状
外力（風圧や振動）

使い分けの基本ルール

「重量物」および「線路の引張荷重がかかる場所」 ➔ 自在バンド（E式）
- 重量のある機器（変圧器、大型接続箱、大型アームなど）を取り付ける場合。
- 電線や通信ケーブルの張力がかかる支持金物を取り付ける場合。
- 理由: ボルト締めによる確実な締め付け力と厚みのある鋼板で高い剪断強度・引張強度。
「軽量〜中量物」および「形状が特殊・細径/太径の場所」 ➔ ステンレスバンド
- 小型ボックス、防犯カメラ、センサー、配管、ケーブル留めなど。
- 正方形・長方形鋼柱、径が極端に細い・太いパイプへの取付。
- 理由: 柔軟にフィットし、突起を小さく美しく仕上がる。

4. 事例で学ぶ！現場での具体的な使い分けと施工イメージ

事例1：電柱に街路灯用アームや大型通信機器を取り付ける場合

設置物: 通信キャリアの基地局用小型アンテナ、路灯アーム、重量級の接続箱（20kg以上）
使用するバンド: 自在バンド（E式バンド）

街路灯のアームや重量機器は強風時の風圧荷重が大きく、長年の風による微振動でバンドが緩みや破断する危険性も。規定トルクで厚手の自在バンドを締め、長期間強風や振動にも耐える。

事例2：鋼柱（スマートポール）に防犯カメラやセンサーを取り付ける場合

設置物: 防犯カメラ、人感センサー、小形電源ボックス（3〜5kg程度）
使用するバンド: ステンレスバンド

鋼柱はコンクリート電柱より径が細く角柱のケースも多い。ステンレスバンドならポール径に合わせて巻きやすく、主張しすぎず美観も良い。

事例3：電柱に配管（VE管・PF管）を立ち上げる場合

設置物: 地中から立ち上げる合成樹脂管や保護カバー
使用するバンド: ステンレスバンド（一部、自在サドル＋自在バンド）

配管は軽量のため、施工スピードが速くコストも抑えられるステンレスバンドが最適。太さが変化する電柱でも現場で巻く長さを調整可能。

事例4：高圧・低圧の引き込み線や架空線を留めるアームを取り付ける場合

設置物: ラック金物、DV線引き込み用金物、緑化アーム
使用するバンド: 自在バンド（E式バンド）

引張応力が強くかかる部位は重大事故防止のため、必ず標準規格の自在バンドを使用。

事例5：沿岸部の塩害地域にある鋼柱に制御盤を取り付ける場合

設置物: 屋外制御盤（約10kg）
使用するバンド: 高対候性ステンレスバンド（SUS316）またはステンレス製自在バンド

潮風でサビやすい沿岸地域はSUS316仕様ステンレスバンドまたはオールステンレス製自在バンドを使用し、環境に応じた材質選定が長寿命化に直結。

5. 施工時の注意点とトラブル防止のポイント

自在バンド（E式）の施工チェックポイント

適用径の確認: 電柱外径を事前に測定し適用範囲内を確認。
締め付けトルクの管理: 緩み・落下防止のためラチェットやトルクレンチで均等に締める。

ステンレスバンドの施工チェックポイント

専用工具の使用: 専用締付ツールで適正な張力をかけ、きれいにカット処理。
切断面のバリ処理・安全対策: 端部は鋭利なので、バックル内へ巻き込む等の安全処理を必ず。
異種金属接触腐食（電食）: アルミなどと接触時は絶縁シートや保護テープを挟む。

6. まとめ：適切なバンド選定が安全で高品質な施工を作る

自在バンド（E式）: 重量物や張力が強くかかる場所、長期的な堅牢性が必要な場所。
ステンレスバンド: 軽量〜中量物、狭小スペース、角柱・異形ポール、美観や施工の手軽さ重視の場所。

設置物の重量・形状・現場環境（塩害など）を正確に把握し、最適な部材を選定することが施工の品質と安全性を高める第一歩です。
