電気工事の現場において、配管の固定や器具の取り付け、盤の組み立てなどに欠かせない「ビス（ネジ）」。一見すると小さな部品ですが、取り付ける対象物（木材・鉄板・コンクリート・石膏ボードなど）や設置環境に合わせて正しいビスを選ばないと、施工不良や落下の原因につながります。
この記事では、電気工事現場で頻繁に使用されるビスの種類から、頭部形状、先端部、ねじ山の特徴、素材の使い分けまでを詳しく解説します。

1. 電気工事で頻繁に使用されるビスの代表的な種類

電気工事では、固定する母材（下地）の材質に合わせて最適なビスを選択します。まずは主要な4つのビスカテゴリを押さえておきましょう。

1. タッピングビス（タッピングネジ）
   下穴をあけた金属板（薄鋼板）などに、自らねじ山を切りながら締め込んでいくビスです。



   • 特徴: ナットを使わずに薄鋼板同士や器具を強力に固定可能。

   • 主な用途: 制御盤・分電盤内部の機器取り付け、プルボックスの固定、薄型サドル留めなど。

2. 皿ビス（小ねじ・皿頭タイプ）
   頭部が朝顔の花のようにテーパー（傾斜）がかかっており、締め切ると部材の面と頭部が平ら（フラット）になるビスです。



   • 特徴: 頭部が出っ張らないため、上に別のパーツを被せたり接触を避けたい場所に最適。

   • 主な用途: スイッチプレート・コンセントカバーのフレーム固定、配線ダクトの接合部、平らに仕上げたい枠組みなど。

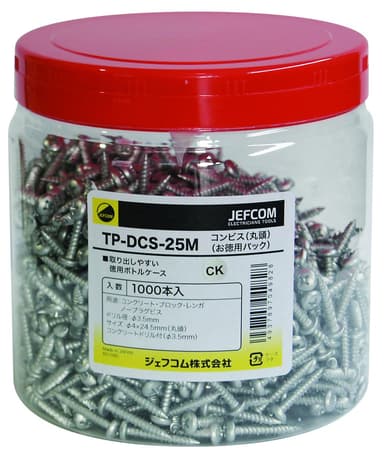

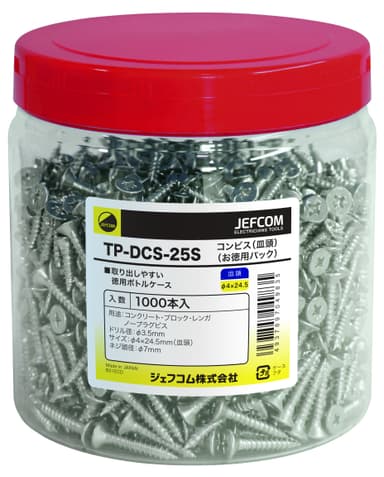

3. コンビス（コンクリート用ビス）
   プラグ（アンカー）を使わずに、コンクリートやブロック、レンガに直接締め込むことができる高低ねじ構造のビスです。



   • 特徴: 下穴（ハンマードリル等で削孔）を開けた後、そのまま強力に固着する。

   • 主な用途: 配管用サドル（サドルバンド）のコンクリート壁への固定、露出スイッチボックスの固定、配線用ラックの施工など。

4. 木ビス（コーススレッド・木ネジ）
   木材への締結に特化したビスです。ピッチ（ねじ山の幅）が広く、木材をしっかり抱き込みます。



   • 特徴: 木割れを防ぎつつスピーディーに締め込める。

   • 主な用途: 造作壁・野ぶち・下地木材への配線ボックス固定、ステップル代わりに使う固定具など。

2. ビスの「頭部（ヘッド）」形状と用途

ビスの頭部（ヘッド）の形は、締め付け後の外観や保持力に直結します。

3. ビスの「先端部（ポイント）」形状による違い

施工スピードや施工手順は、ビスの「先っぽ（先端形状）」によって大きく変わります。

• 尖っている（標準尖端）
  一般的な木ビスやタッピングビスの形状です。木材や樹脂、極薄の鋼板に対して直接、または下穴を開けて使用します。

• 尖っていない（先平・平先）
  小ネジ（マシンネジ）や特定のアンカー固定用ビスに見られます。ナットや雌ねじが切られた穴（タップ穴）にねじ込むため、先端を削り落として打ち込みやすくしています。

• 先端カット入り（先端刃付き・カットポイント）
  尖った先端の一部がカット（切れ込み）されています。切削粉を逃がしながらねじ込むため、木材の割れ防止や薄鋼板への喰いつきを劇的に向上させます。

• セルフドリルタイプ（テクスビス・ドリルビス）
  先端がドリル刃（刃先）になっています。「下穴あけ」「タッピング」「締結」の3工程を1アクションで完了できるため、C型鋼（軽量鉄骨）や厚みのある鉄板への施工で大活躍します。

4. ねじ山（胴部）と規格（ミリ・吋・スクリュー）

ビス胴部の「ねじ山」にも種類があり、ピッチや径の規格が異なります。

• ミリねじ（M規格）: M3・M4・M5 などミリメートル単位で管理される規格。配線器具や精密機器の固定、ボックスのネジ穴にはほぼこれが使われます。

• 吋（インチ）ねじ（W規格）: 3/8（サンチ） や 1/4（イチヨン） などインチで表される規格。電線管の支持金具（吊りボルト類）や重設備系で使われます。

• スクリュー・高低ねじ（ハイ＆ロー）: 高いねじ山と低いねじ山が交互に配置されたタイプ。コンクリートやALC、樹脂など崩れやすい素材に対して高い引き抜き強度を発揮します。

5. 材質と表面処理（鉄めっき vs ステンレス）

電気工事は屋内の乾燥した環境から、屋外・湿気の多い環境まで施工場所が多岐にわたるため、材質選びを誤るとサビや破断の原因になります。

【室内・乾燥した場所】 ──＞ 鉄（三価クロメート / ユニクロめっき）
【屋外・高湿度・水回り】 ──＞ ステンレス（SUS304 / SUS410）

• 鉄（各種めっき仕上げ）

  • メリット: 安価で強度（引っ張り・ねじり）が高い。インパクトドライバーで締め込んでも頭が飛びにくい。

  • デメリット: メッキが剥がれると湿気でサビが発生する。

  • 用途: 屋内配線、盤内作業、天井裏下地施工。

• ステンレス（SUS304・SUS410など）

  • メリット: 優れた耐食性（防錆性）。雨の当たる屋外や浴室周りでもサビにくい。

  • デメリット: 鉄に比べて粘りが強く、高トルクで締め込むと「ねじ切れ（頭飛び）」を起こしやすい。

  • 用途: 屋外の露出配線管固定、防雨型コンセントの施工、外壁への器具固定。
