「Bスリーブ」「Pスリーブ」「C形コネクタ」「T形コネクタ」の違い！

2026年10月7日

電気工事の接続用部材4種は、形状や用途で大きく使い分けられます。 Bスリーブ：円筒状で両端から電線を挿入。直線状に繋ぎ、電線の延長や修復に使用。 Pスリーブ：円筒状で片側から複数本を重ねて挿入。ボックス内の配線集約・分岐に使用。 C形コネクタ：断面がC字状。幹線を切断せず横から挟んで分岐可能。中容量配線やアース線の分岐に最適。 T形コネクタ：C形同様に幹線を切らずに分岐可能。対応サイズが幅広く、ビルや工場の幹線分岐・大容量配線に使用。適合サイズを選び、専用工具で確実に圧着・絶縁処理を行うことが重要です。

「Bスリーブ」「Pスリーブ」「C形コネクタ」「T形コネクタ」の違い！

電気工事や配線作業で欠かせない「接続用部材（コネクタ・スリーブ）」ですが、現場や用途によってさまざまな種類が用意されており、「どれを選べばいいのか迷う」といった声も多いものです。ここでは代表的な4種類――Bスリーブ、Pスリーブ、C形（C型）コネクタ、T形（T型）コネクタ――の基本機能や特徴、使い分けポイント、比較表をわかりやすくまとめました。

1. 各接続部材の基本説明と特徴

それぞれの構造や主な用途を確認しましょう。

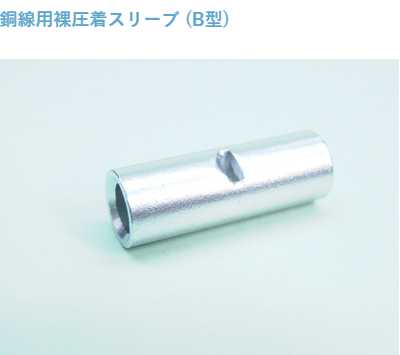

① Bスリーブ（直線接続用銅管スリーブ）

特徴： 円筒状の金属管（銅製）で、電線同士を直線的につなぐスリーブです。
仕組み： 両端から電線を1本ずつ挿し込み、中央で突き合わせ、圧着工具でかしめます。内部に突き当てストッパーが設けられていることが多いです。
主な用途： 配線延長や断線した電線の直線的接続に。

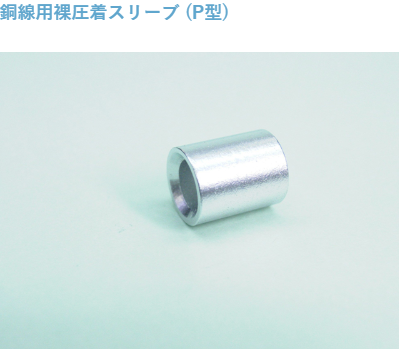

② Pスリーブ（重ね合わせ用銅管スリーブ）

特徴： Bスリーブ同様円筒状ですが、電線を重ねて（分岐・束ね接続）つなぐためのスリーブです。
仕組み： 片側から2本以上の電線を並べて同時に挿し、まとめて圧着します。
主な用途： 屋内配線のジョイントボックス内結線や分岐・集約（「リングスリーブ」などの用途と近い）。

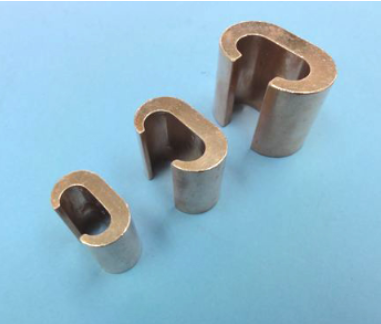

③ C形コネクタ（分岐・分岐用圧縮端子）

特徴： アルファベット「C」の形をした断面が開いたコネクタです。
仕組み： 主線を切断せず横からCの隙間に電線を引っ掛け、分岐線と一緒に圧着します。
主な用途： 幹線からの分岐作業や銅線同士の分岐・接地線（アース線）接続に最適。

④ T形コネクタ（T型分岐用圧縮端子）

特徴： T字分岐専用のコネクタで、C形同様幹線切断不要で分岐が可能。
仕組み： 幹線と分岐線を保持し専用工具で強固に圧着。C形より適用電線サイズが幅広く、断面積合計による品番設定。
主な用途： 変電設備やビル・工場の大容量分岐、接地配線分岐など高信頼性・大容量用途で使われます。

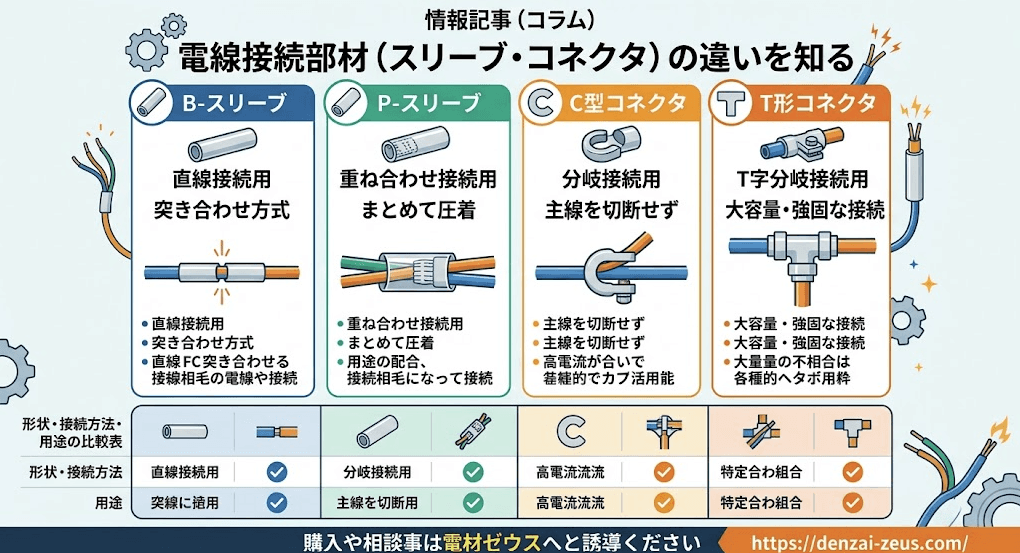

2. 【一目でわかる】４種類の比較一覧表

項目	Bスリーブ	Pスリーブ	C形コネクタ	T形コネクタ
接続の形状	直線接続（突き合わせ）	重ね合わせ接続	分岐接続（T字など）	分岐接続（T字など）
電線の差し込み方	両端から1本ずつ	片側から複数本	横から引っ掛けて挟む	横から挟み込む
幹線の切断	要切断	要切断	不要（通したまま接続可）	不要（通したまま接続可）
形状特徴	ストレートなパイプ状	ストレートなパイプ状	断面が「C」の字	断面が「C」または特殊「T」形状
主な使用目的	電線の延長・修復	配線の集約・重ね接続	中容量配線・アース分岐	幹線分岐・大容量配線
