電気・通信工事を支える「架線金物のターンバックル」とは？
役割・使い方・種類・材質を徹底解説

電柱や鉄塔から引き込まれる電線・通信ケーブル、それらを支える支線（メッセンジャーワイヤーやタイワイヤー）など、屋外の架線設備には常に適切な「張り（張力）」が求められます。

この「線のたるみ」を調整し、強風や地震でも倒壊・断線しないよう安全に保持するために欠かせない架線金物が「ターンバックル」です。

本記事では、現場で正しく選定・施工できるよう、架線金物としてのターンバックルについて「使用目的」「使用方法」「種類」「材質」を分かりやすく解説します。

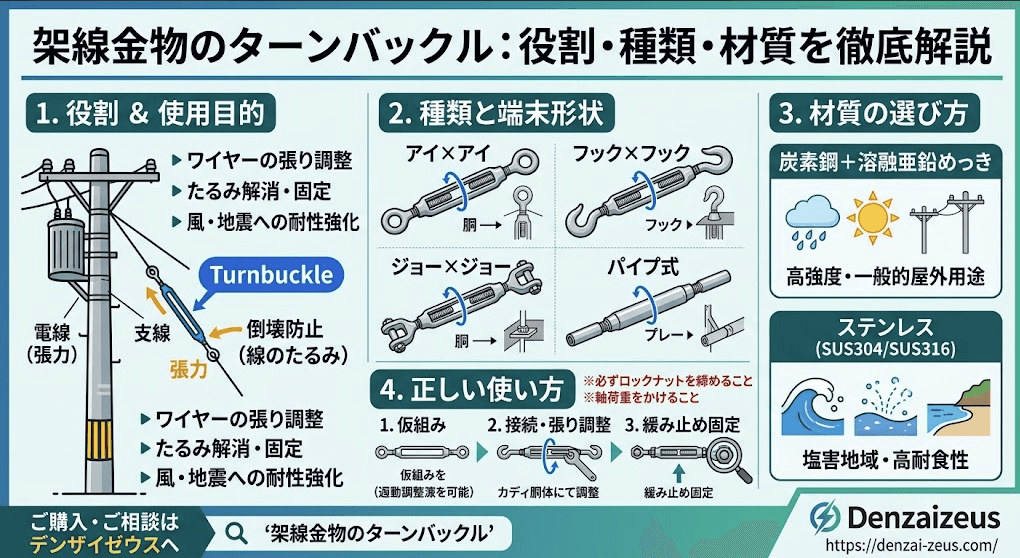

1. ターンバックルとは？何に使用するもの？

ターンバックルは、中央の本体（胴）を回転させることで両端のネジを引き寄せたり伸ばしたりし、ワイヤーやロッドの張力を微調整・固定するための金具です。

主な用途

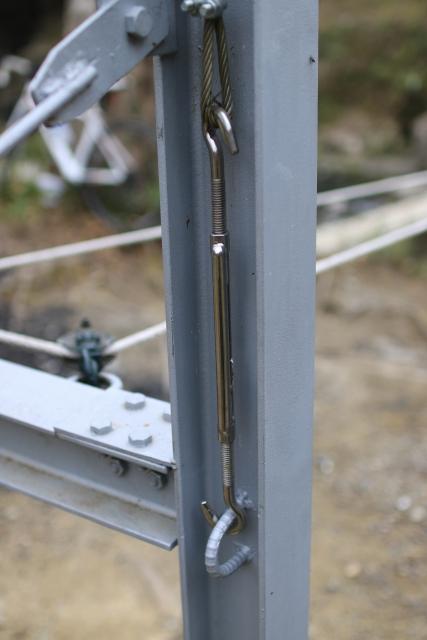

電柱の支線（タイワイヤー）の張り調整：電柱が引っ張られる力を均等にし、倒れを防ぐ。
架空ケーブル・メッセンジャーワイヤーの緊張：通信線や配電線を吊るす鋼線のたるみ（たるみ量）を適正値に保つ。
屋外照明・サイン・アンテナの固定：強風による揺れを抑制する。

もしターンバックルを使わずに手作業だけでワイヤーを張ろうとすると、十分な張力が得られず、経年劣化や温度変化（熱膨張・収縮）によるケーブルのたるみ・断線リスクが高まります。

2. ターンバックルの仕組みと「正しい使い方」

締め付けの仕組み

ターンバックル本体の内側には、片側に「右ネジ」、反対側に「左ネジ（逆ネジ）」が切られています。
そのため、中央の胴を一定の方向に回すだけで、両端のネジボルトが同時に内側へ引き込まれて縮み、ワイヤーが強く張られるという非常に効率的な構造になっています。

正しい使用方法（手順）

事前確認・仮組み
- ネジ山の潰れ、曲がり、サビがないか点検します。
- 左右のネジを均等に胴へかけ、伸縮の余白（調整幅）を残した状態（中間付近）にセットしておきます。
両端の接続
- 一端をアンカーや支線バインド、もう一端をワイヤーロープ（シンブル＋ワイヤークリップ施工）に接続します。
胴を回転させて張り調整
- 端末金具は固定したまま、中央の胴のみをシノ、スパナ、モンキーレンチ等で回します。
- 規定のテンション（弛度）になるまで徐々に締め込みます。
ゆるみ止め加工（必須）
- 風振動等で胴が逆回転して緩むのを防ぐため、ロックナットの締め付けや割ピン、番線・結束線による固定を必ず行います。

⚠️施工時の注意点
横荷重（折り曲げ）の禁止：荷重は必ず軸心（まっすぐな方向）にかけてください。斜め方向に引くとネジ山やボルトが折損する原因になります。
ネジの噛み込み不足に注意：ボルトのネジ山が十分に胴に入っていることを確認してください。

3. ターンバックルの「端末形状」の種類

接続対象（アイボルト、シャックル、ワイヤーなど）に合わせて、先端の形状を組み合わせます。

端末形状	特徴・用途
アイ（Eye）	リング状の端末。シャックルやフック、ワイヤーの輪と連結するのに最も一般的で確実な形状。
フック（Hook）	フック状で着脱が容易。仮設の引き留めや簡易的な固定に向く（外れ止め金具付きを推奨）。
ジョー／クビス（Jaw / Clevis）	U字型金具にピンを落とし込む形状。プレートやアイプレートへ直接・強固に接合可能。

架線工事では、抜け落ち防止と安全性の観点から「アイ×アイ（オーフ×オーフ）」や「ジョー×ジョー」が多く採用されます。

胴（ボディ）の構造による分類

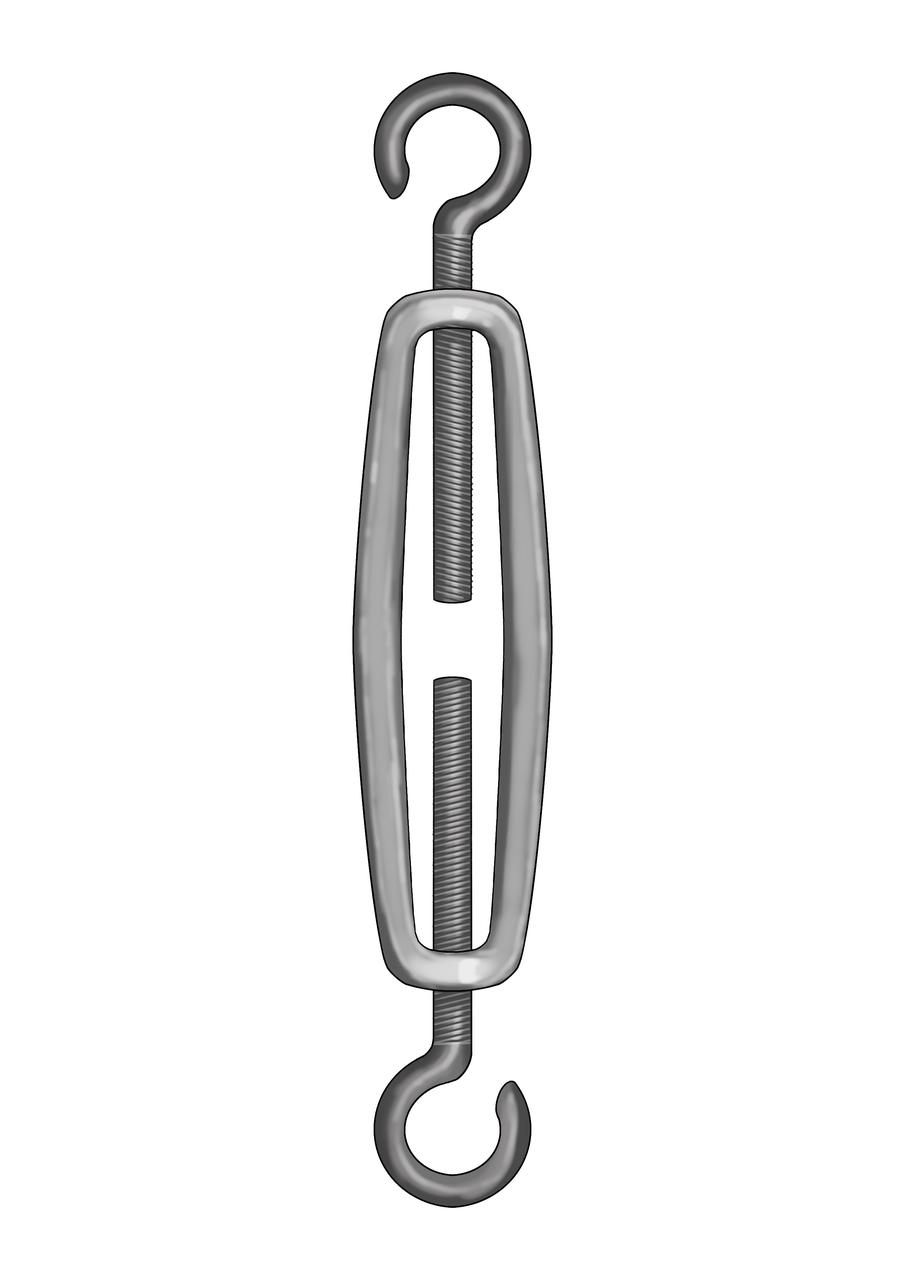

枠式ターンバックル：胴がフレーム状になっており、ねじ込み状態を目視で確認可能。丸棒などを差し込んで回すことも可能。
パイプ式（密閉型）ターンバックル：胴がパイプ状になっており、ネジ部への雨水や砂塵の侵入を防ぎ耐食性を向上。

4. ターンバックルの「材質」と選び方

屋外環境に長期間晒される架線工事では、施工場所の環境条件（塩害・湿気など）に応じた材質選びが非常に重要です。

炭素鋼＋溶融亜鉛めっき（ドブめっき）
- 特徴：十分な強度を持ち、亜鉛めっき膜によって高い防錆性能を発揮。コストパフォーマンスに優れる。
- 用途：一般的な屋外配電・通信線、山間部の電柱支線など。
ステンレス（SUS304 / SUS316）
- 特徴：非常に優れた耐食性・耐久性を誇り、錆びによる固着が起きにくい。
- 用途：沿岸部の塩害地域、化学プラント周辺、高レベルの耐候性が求められる重要インフラ施設。

まとめ：確実な架線工事には適切なターンバックル選定を！

ターンバックルは、電柱や架空線の安全性を陰で支える重要金物です。
張力・ワイヤー径・施工環境に合わせて、最適な端末形状・材質・サイズの製品を選び、正しい施工手順で設置を行いましょう。
