【電柱の安全を守る】大玉碍子とは？役割・仕組み・玉碍子との違い

1. 大玉碍子とは？

大玉碍子とは、電柱や各種構造物を固定する「支線（ワイヤー）」の途中に設置される、大型の磁器製（または樹脂製）絶縁器具のことです。

一般的には「玉碍子（たまがいし）」と呼ばれるカテゴリの中で、特に太いワイヤーに対応した大きなサイズのものを指します。

「碍子（がいし）」とは、電気を流さない性質（絶縁性）を持った器具の総称です。

電線と金属製の支持物（電柱や鉄塔など）の間を絶縁し、電流が漏れるのを防ぐために使用されます。その中でも、支線に使われる玉状の碍子が「玉碍子」、その大型版が「大玉碍子」です。

2. 大玉碍子が果たす2つの重要な役割

大玉碍子が支線の途中に組み込まれているのには、主に2つの重要な理由があります。

① 歩行者や作業員の感電事故防止

電柱には高圧・低圧のさまざまな電線が張られています。台風や地震、経年劣化などによって万が一電線が外れ、金属製の支線に接触してしまうと、支線全体に高圧の電流が流れる恐れがあります。

もし支線に電流が流れたまま放置されると、通行人が触れて感電したり、地中へ漏電して事故につながったりします。

そこで支線の途中に大玉碍子を挟むことで、上部から流れてきた電流を完全に遮断し、地上付近に危険な電圧が届かないようにしています。

安全基準により、一般的に地上から2.5m以上の高さに取り付けられます。

② ショート（短絡）事故の防止

架空線（空中に張られたケーブル）を支えるための「メッセンジャーワイヤー」などが、隣接する他の電線や金属構造物と接触した際、電気の通り道を遮断して短絡（ショート）を起こさないようにする目的でも使用されます。

3. 万が一割れても倒れない？安心の安全構造

大玉碍子の最大の技術的特徴は、「もし磁器本体が破損しても、電柱が倒れない」という二重の安全構造にあります。

一般的なイメージでは、碍子（陶器部分）が割れると、接続されたワイヤーがちぎれて離れてしまいそうに思えます。

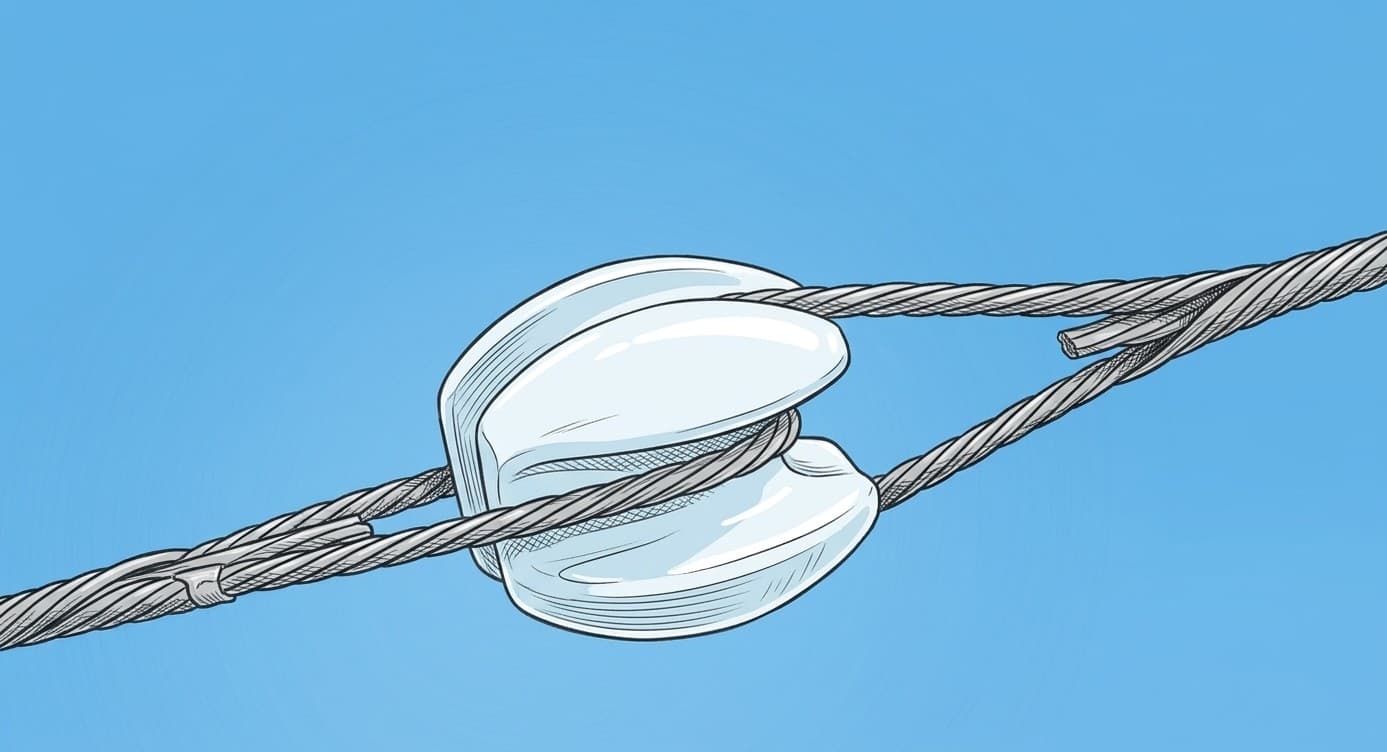

しかし、大玉碍子の内部では、上部からのワイヤーと下部からのワイヤーのループ（環）が、お互いに直角に交差して噛み合う構造になっています。

• 正常時： ２つのワイヤーループの間に磁器が挟まり、電気をしっかり遮断する。

• 破損時： 地震や強い衝撃で磁器本体が砕けてしまっても、内部のワイヤーループ同士がかみ合ってフックの役割を果たすため、ワイヤーが完全に分離することがない。

これにより、碍子が壊れた場合でも支線の張力が維持され、電柱の倒壊という二次災害を防止することができます。

4. 「小玉・中玉」との違いと「大玉」が使われる場面

玉碍子には、対応するワイヤーの太さによって「小玉・中玉・大玉・特大玉（JIS大玉）」などのサイズ規格が存在します。

• 小玉・中玉碍子： 比較的小型の電柱や、細い支線ワイヤー（18sq～22sqなど）に使用されます。

• 大玉碍子： 38sq～45sq（平方ミリメートル）クラスの太い金属ワイヤーに対応しています。

大きな張力がかかる太い支線や、長距離を渡すメッセンジャーワイヤー（通信ケーブルを吊るワイヤー）など、高い強度と確実な絶縁性能が求められる現場において、大玉碍子が選ばれます。

まとめ：社会インフラを陰で支える大玉碍子

日常の中で何気なく見かける電柱のワイヤー。その途中に取り付けられている「大玉碍子」は、街の電気事故を防ぐ絶縁の要（かなめ）であり、災害時にも電柱を倒さない安全構造の結晶です。

電気や通信というインフラが安全に機能し続けている背景には、大玉碍子のような小さくも強靭な部材が重要な役割を果たしています。

街を歩く機会があれば、ぜひ電柱の支線に注目してみてください。
